| Plaats van herkomst: | China |
|---|---|
| Merknaam: | hellosignal |
| Certificering: | UL, CE, RoHS |
| Modelnummer: | CCTV-BEWAKINGSKABEL |
| Min. bestelaantal: | 30 KM |
| Verpakking Details: | 500FT, 1000FT Houten Spoel of Spoel in Doos |
| Levertijd: | 25 werkdagen |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | 3000KM / Maand |
| Geleider: | 20AWG CCS | diëlektricum: | schuimpolyethyleen |
|---|---|---|---|
| Schild: | AL-vlecht (90%) | De Leider van de machtsdraad: | CCA |
| De Diameter van de machtsdraad van isolatie: | HDPE (Rood, Zwart, Blauw) | Jasje: | PVC |
|

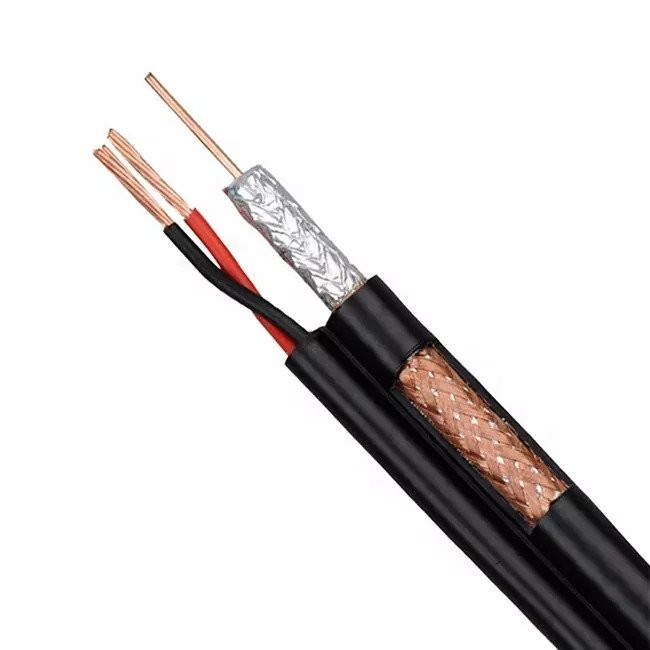

RG59 90% + 2X26 AWG 75 Ohm CCTV-coaxkabel NR. 7102105 |
||
| Constructieparameters: | ||
| Innerlijke geleider | 0,032"/0,81 mm/20AWG CCS | |
| Diëlektrisch | 0,144"/3,66 ± 0,05 mm geschuimd polyethyleen | |
| Schild | 0,12 mmAL-vlecht (90%) | |
| Jasje | 6,0 mm PVC | |
| Stroomdraad geleider | 2x(10*0.12mmCCA) | |
| Stroomdraad Diameter van isolatie | 0.91HDPE (Rood, Zwart) | |
| Jasje | 3,0 mm PVC | |
| Sollicitatie | Voor gebruik in langere CCTV-looplengtes | |
| Elektrische kenmerken: | ||
| Weerstand van de innerlijke geleider |
De Max.om 20 uur℃moet < 139,5 Ω/km zijn 42.55Ω/1000ft |
|
| Capaciteit | 52 ±3 pF/m 15,8 ±1 pF/ft | |
| Impedantie | 75 ± 3 ohm | |
| Terugkeer verlies | tussen 5 en 1000MHz: > 22dB | |
| Snelheid van voortplanting | 0,85 | |
| Sparker-test (VAC) | 4 | |
| Mechanische en milieu-eigenschappen | ||
| Kabel buigradius | 10 keer de kabeldiameter | |
| Bedrijfstemperatuurbereik | -20℃tot 60℃ | |
| Kabel diameters | 6,0 × 3,0 mm | |
| Dwarsdoorsnede | ||
 |
||
| Vermindering (20℃): | ||
| Frequentie (MHZ) | Maximale demping (dB/100ft) | Maximale demping (dB/100m) |
| 5 | 0,86 | 2.82 |
| 55 | 2.05 | 6.73 |
| 83 | 2.45 | 8.04 |
| 187 | 3.60 | 11.81 |
| 211 | 3.80 | 12.47 |
| 250 | 4.10 | 13.45 uur |
| 300 | 4.45 | 14.60 |
| 350 | 4.80 | 15.75 |
| 400 | 5.10 | 16.73 |
| 450 | 5.40 | 17.72 |
| 500 | 5.70 | 18.70 |
| 550 | 5,95 | 19.52 |
| 600 | 6.20 | 20.34 |
| 750 | 6,97 | 22.87 |
| 865 | 7.52 | 24.67 |
| 1000 | 8.12 | 26.64 |
| Bestel informatie: | ||
| Markering | HELLOSIGNAAL RG59 90% + 2X26 AWG CCTV COAXIALE KABEL 7102103 ×××M/FT |
|
| Pakket | Gevraagde lengte op haspel, trekdoos, plastic spoel, houten spoel, pallet ... | |
| Tijd om te bezorgen | Normaal gesproken 25 dagen na ontvangst van de aanbetaling. | |
| Merk | HELLOSIGNAAL®OF OEM | |
