Productbeschrijving:

DeMPO-MPO 12F vezelplasterkoordis een high-performance, high-density glasvezel oplossing ontworpen voor moderne datacenter omgevingen.laag invoegverlies, en een hoog terugkeerverlies voor betrouwbare gegevensoverdracht.

Belangrijkste kenmerken:

• Type aansluiting: MPO aan beide uiteinden, conform IEC 61754-7.
• Fibergetal: 12 vezels; ook verkrijgbaar in 24, 48, 72, 96 en 144 vezels.
• Kabeljas: robuuste 3,0 mm LSZH, die de veiligheid en milieuvriendelijkheid verzekert.
• Poolse opties:
  • Single Mode (SM) APC: ≤0,35 dB (Super Low Loss), ≥60 dB retourverlies.
  • Multi-Mode (MM) PC: ≤ 0,6 dB invoegverlies, ≥ 35 dB terugkeerverlies.
• Duurzaamheid: Duurt tot 200 paringen met minimale prestatieveranderingen.
• Werktemperatuur: -40°C tot +85°C, waardoor het geschikt is voor verschillende omgevingen.
• Kleurgecodeerde behuizingen voor gemakkelijke identificatie van vezeltype, poetsmiddel en connectorkwaliteit.

Toepassingen:

• Datacenters: Ideaal voor high-density backbone-kabels die 10G, 40G en 100G Ethernet ondersteunen (bijv. 40G QSFP+ SR4, 100G QSFP28 SR4).
• Glasvezel naar het gebouw (FTTB): Voor het aansluiten van optische netwerken in gebouwen.
• Optische apparatuurconnectiviteit: Naadloos integreert met transceivers, cassettes en patch panels.

Normen en naleving:

• Voldoet aan de normen IEC 61754-7, IEC 61755 en Telcordia GR-1435-CORE.
• Compatibel met TIA-568-C gestructureerde kabelsystemen.
• Ondersteunt IEEE 802.3-vereisten voor 40G en 100G Ethernet.

Waarom kiezen voor MPO-MPO pleisters?

• Vergemakkelijkt gebruik met massa-terminatie connectoren.
• Economisch voor installaties met een hoge dichtheid en schaalbaarheid.
• Snelle aanpassingsvermogen voor wijzigingen in connectortypen via modulaire cassettes.

Naamgeving Regels&Order Confirmation Information:

Druk op Pull Tab voor Senko MPO

MPO-MPO 12F Fiber Patch Cord tekening.

Drie verbindingsmethoden helpen de juiste MTP/MPO-polariteit te behouden

1Polariteit A verbinding.

Polariteit A MPO-kabels gebruiken een sleutel-op-sleutel-down-ontwerp.
Als we een MTP-kabel gebruiken voor verbinding, dan is er geen polariteit flip, dus als we een MTP-kabel gebruiken voor verbinding, dan is er geen polariteit flip.we moeten A-B duplex patch kabels aan het ene uiteinde en A-A duplex patch kabels aan het andere uiteinde gebruiken. Omdat in deze link, Rx1 moet worden aangesloten op Tx1. Als we niet A-A duplex patch kabel gebruiken, volgens het ontwerp principe van polariteit A MTP kabel, kan vezel 1 verzenden naar vezel 1,Dat wil zeggen Rx1 kan naar Rx1 verzenden, die fouten kunnen veroorzaken.

2Polariteit B verbinding.

Polariteit B MTP kabels gebruiken een key up, key up ontwerp. Daarom, zoals in de onderstaande figuur wordt getoond, de positie 1 van een connector overeenkomt met de positie 12 van een andere connector.wanneer we polariteit B MTP-kabel gebruiken voor de verbinding, moeten we een A-B duplex patch kabels aan beide uiteinden gebruiken. aangezien de sleutel naar de sleutel up ontwerp helpen om de polariteit te flippen, waardoor vezel 1 verzenden naar vezel 12, dat de Rx1 verzendt naar Tx1.

3Polariteit C verbinding.

Net als de polariteit A MPO kabels, polariteit C MPO kabels gebruiken ook een sleutel-up, sleutel-down ontwerp.waardoor de positie 1 van één connector overeenkomt met de positie 2 van
Zoals in de onderstaande figuur te zien is, wanneer we een C-polariteit MTP-kabel gebruiken voor verbinding, moeten we een A-B duplex patch kabel aan beide uiteinden gebruiken.Aangezien de kruisvezelontwerp helpen om de polariteit te draaien, waardoor vezel 1 doorgeeft naar vezel 2, dat wil zeggen de Rx1 doorgeeft naar Tx1.

Opmerking:Het type Polariteit is in de volgende naamgeving regels-Polariteit A;Polariteit B;Polariteit C

Het MPO-vezelpatchcord van Zion Communication

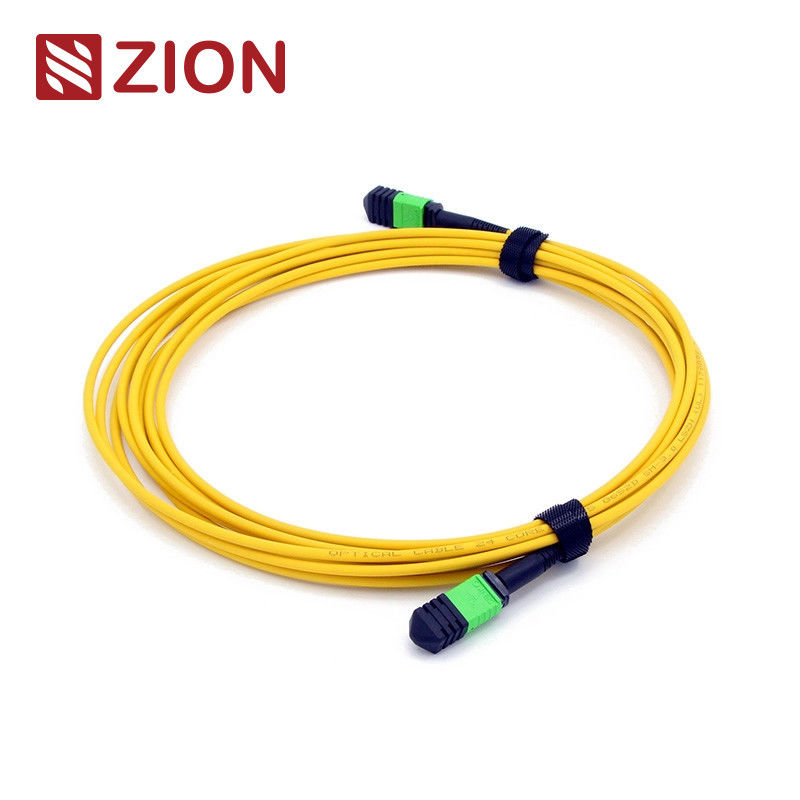

• 7236001: MPO Vrouwelijk naar MPO Vrouwelijk SM 3.0mm LSZH 12 vezels Glasvezel Patch Cord

Productbeschrijving:
Met een 3,0 mm LSZH jack is dit patch cord ideaal voor datacenteromgevingen met een hoge dichtheid en ondersteunt 10G, 40G,en 100G Ethernet verbindingen.

• 7236002: MPO Vrouwelijk naar MPO Vrouwelijk SM 3,0 mm LSZH 24 vezels Glasvezel Patch Cord

Productbeschrijving:
Deze 24-vezel MPO Vrouwelijke patch kabel is ontworpen voor enkelmodus netwerken die hoge snelheid gegevensoverdracht vereisen in een compacte vorm.het ondersteunt tot 100 Gbps Ethernet.

• 7236003: MPO Vrouwelijk naar MPO Vrouwelijk OM3 3.0mm LSZH 12 vezels Glasvezel Patch Cord

Productbeschrijving:
Een 12-vezel MPO Female multimode patch cord ontworpen voor OM3-netwerken. Met een 3,0 mm LSZH jack zorgt het voor optimale prestaties voor 40G/100G Ethernet in datacenters en bedrijfsnetwerken.

• 7236004: MPO Vrouwelijk naar MPO Vrouwelijk OM3 3,0 mm LSZH 24 vezels Glasvezel Patch Cord

Productbeschrijving:
Deze 24-vezel MPO Female OM3 patch cord biedt connectiviteit met een hoge dichtheid met betrouwbare prestaties voor multimode netwerken.

• 7236005: MPO Vrouwelijk naar MPO Vrouwelijk OM4 3.0mm LSZH 12 vezels Glasvezel Patch Cord

Productbeschrijving:
Ervaar een laagverlies, hoge dichtheid connectiviteit met deze 12-vezel MPO Vrouwelijke OM4 patch kabel. Ontworpen voor moderne datacenters, levert het uitstekende prestaties voor 40G/100G Ethernet verbindingen.

• 7236006: MPO Vrouwelijk naar MPO Vrouwelijk OM4 3,0 mm LSZH 24 vezels Glasvezel Patch Cord

Productbeschrijving:
Deze 24-vezel OM4 patch cord is ontworpen voor high-speed, high-density multimode toepassingen.

• 7236007: MTP Vrouwelijk naar MTP Vrouwelijk SM 3.0mm LSZH 12 vezels Glasvezel Patch Cord

Productbeschrijving:
Een 12-vezel MTP Vrouwelijke single-mode patch kabel met een 3.0mm LSZH jack.

• 7236008: MTP Vrouwelijk naar MTP Vrouwelijk SM 3,0 mm LSZH 24 vezels Glasvezel Patch Cord

Productbeschrijving:
Deze 24-vezel MTP Female patch cord is ideaal voor single-mode toepassingen die hoge dichtheid verbindingen in datacenters vereisen, met ondersteuning voor tot 100 Gbps Ethernet.

• 7236009: MTP Vrouwelijk naar MTP Vrouwelijk OM3 3.0mm LSZH 12 vezels Glasvezel Patch Cord

Productbeschrijving:
Een betrouwbaar 12-vezel MTP Female OM3 patch cord ontworpen voor multimode toepassingen, met lage verliesprestaties voor hogesnelheidsnetwerken in compacte configuraties.

• 7236010: MTP Vrouwelijk naar MTP Vrouwelijk OM3 3.0mm LSZH 24 vezels Glasvezel Patch Cord

Productbeschrijving:
Dit 24-vezel-MTP-patchkabel voor vrouwelijke OM3 ondersteunt multimode-applicaties met een hoge dichtheid en levert uitzonderlijke prestaties voor 40G en 100G Ethernet in datacenters.

• 7236011: MTP Vrouwelijk naar MTP Vrouwelijk OM4 3.0mm LSZH 12 vezels Glasvezel Patch Cord

Productbeschrijving:
Voor ultra-snelle multimode netwerken biedt dit 12-vezel MTP Female OM4-patchkabel een hoge dichtheid, lage verliesconnectiviteit met een duurzame LSZH-jas.

• 7236012: MTP Vrouwelijk naar MTP Vrouwelijk OM4 3,0 mm LSZH 24 vezels Glasvezel Patch Cord

Productbeschrijving:
Een 24-vezel MTP Female OM4 patch cord geoptimaliseerd voor multimode toepassingen, waardoor uitstekende prestaties en betrouwbaarheid in omgevingen met een hoge dichtheid worden gewaarborgd.

Verpakking

Dit gemakkelijk te nemen en goed beschermde glasvezelkabelpakket is standaard door OMC gemarkeerd.

Standaard kartondimensies: 34*22*15 cm; 44*34*24 cm ; 54*39*34 cm.

De verpakking kan aangepast worden.

OEM/ODM-service voor u

• Kleur van de kabel, drukwoord, materiaal van de kabelmantel, kleur van de connector
• OEM-label, identificatie ring, kabel ¢s-label,doos, verzendmerken
• Verschillende kwaliteitsniveaus.
