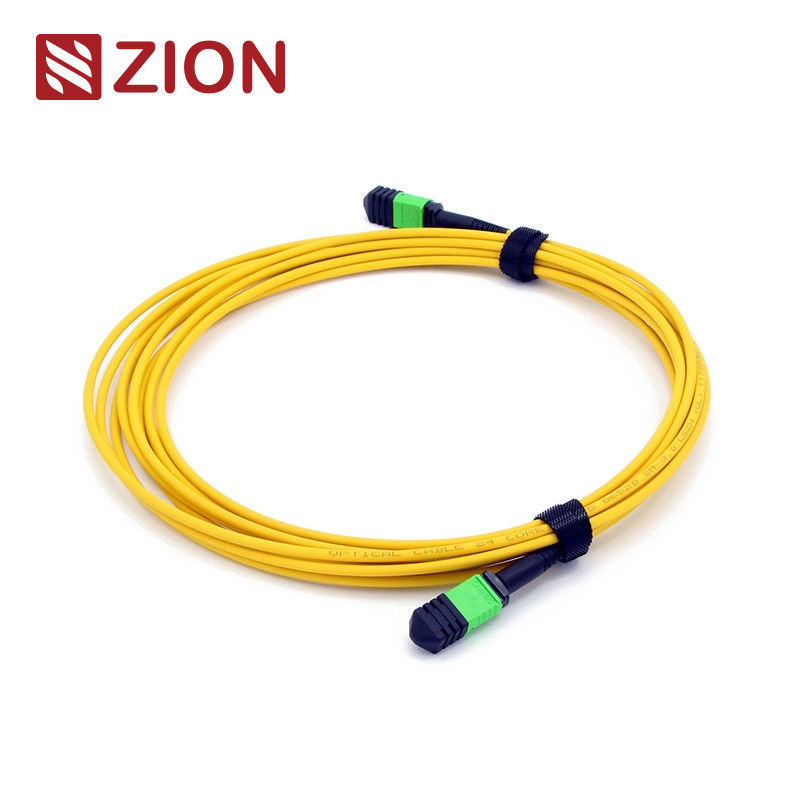

12 Vezels MPO Vrouwelijk Naar MPO Vrouwelijk Singlemode 3.0mm LSZH MPO Patchkabel
De MPO-MPO 12F Vezel Patchkabel is een hoogwaardige, high-density glasvezeloplossing die is ontworpen voor moderne datacentermilieu's. Deze patchkabel levert uitzonderlijke duurzaamheid, lage invoegverliezen en hoge retourverliezen voor betrouwbare high-speed gegevensoverdracht.
Belangrijkste Kenmerken
- Connectortype: MPO aan beide uiteinden, conform IEC 61754-7
- Aantal Vezels: 12 vezels; ook verkrijgbaar in 24, 48, 72, 96 en 144 vezels
- Kabelmantel: Robuuste 3.0mm LSZH voor veiligheid en milieuconformiteit
- Polijstopties:
- Single Mode (SM) APC: ≤0.35dB (Super Low Loss), ≥60dB retourverlies
- Multi-Mode (MM) PC: ≤0.6dB invoegverlies, ≥35dB retourverlies
- Duurzaamheid: Bestand tegen maximaal 200 paringen met minimale prestatieveranderingen
- Bedrijfstemperatuur: -40°C tot +85°C voor verschillende omgevingscondities
- Kleurgecodeerde behuizingen voor eenvoudige identificatie van vezeltype, polijsting en connectorgraad
Toepassingen
- Datacenters: Ideaal voor high-density backbone bekabeling die 10G, 40G en 100G Ethernet ondersteunt (bijv. 40G QSFP+ SR4, 100G QSFP28 SR4)
- Fiber-to-the-Building (FTTB): Voor het verbinden van optische netwerken binnen gebouwen
- Connectiviteit van Optische Apparatuur: Integreert naadloos met transceivers, cassettes en patchpanelen
Normen en Naleving
Voldoet aan IEC 61754-7, IEC 61755 en Telcordia GR-1435-CORE normen. Compatibel met TIA-568-C gestructureerde bekabelingssystemen en ondersteunt IEEE 802.3 vereisten voor 40G en 100G Ethernet.
Waarom Kiezen voor MPO-MPO Patchkabels?
- Vereenvoudigde implementatie met massaterminatieconnectoren
- Economisch voor high-density installaties met schaalbaarheid
- Snelle aanpasbaarheid voor veranderingen in connectortypes via modulaire cassettes
Naamgevingsregels & Orderbevestigingsinformatie
Push Pull Tab Voor Senko MPO
MPO-MPO 12F Vezel Patchkabel Tekening
| Totale Lengte (L)(m) |
Lengtetolerantie (cm) |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < L |
+0.5% x L/-0 |
Drie Verbindingsmethoden voor MTP/MPO Polariteit
Polariteit A Verbinding
Polariteit A MPO-kabels gebruiken een key up, key down ontwerp. Positie 1 van de ene connector komt overeen met positie 1 van een andere connector zonder polariteitsomkering. Bij gebruik van polariteit A MTP-kabels zijn A-B duplex patchkabels aan het ene uiteinde en A-A duplex patchkabels aan het andere uiteinde vereist om een goede signaaloverdracht te garanderen.
Polariteit B Verbinding
Polariteit B MTP-kabels gebruiken een key up, key up ontwerp. Positie 1 van de ene connector komt overeen met positie 12 van een andere connector. Dit ontwerp keert de polariteit om, waardoor vezel 1 kan verzenden naar vezel 12 (Rx1 naar Tx1).
Polariteit C Verbinding
Polariteit C MPO-kabels gebruiken een key up, key down ontwerp met interne vezelcrossconfiguratie. Positie 1 van de ene connector komt overeen met positie 2 van een andere connector, waardoor de polariteit wordt omgekeerd voor een goede signaaloverdracht.
Opmerking: Het polariteitstype wordt gespecificeerd in de volgende naamgevingsregels: Polariteit A, Polariteit B, Polariteit C.
Zion Communication's MPO Vezel Patchkabel Producten
7236001: MPO Vrouwelijk naar MPO Vrouwelijk SM 3.0mm LSZH 12 Vezels Glasvezel Patchkabel
Hoogwaardige 12-Vezel MPO Vrouwelijke patchkabel voor single-mode toepassingen. Met een 3.0mm LSZH-mantel is deze patchkabel ideaal voor high-density datacentermilieu's en ondersteunt 10G, 40G en 100G Ethernet-verbindingen.
7236002: MPO Vrouwelijk naar MPO Vrouwelijk SM 3.0mm LSZH 24 Vezels Glasvezel Patchkabel
Deze 24-Vezel MPO Vrouwelijke patchkabel is ontworpen voor single-mode netwerken die high-speed gegevensoverdracht in een compacte vorm vereisen.
7236003: MPO Vrouwelijk naar MPO Vrouwelijk OM3 3.0mm LSZH 12 Vezels Glasvezel Patchkabel
Een 12-Vezel MPO Vrouwelijke multimode patchkabel ontworpen voor OM3-netwerken, die optimale prestaties garandeert voor 40G/100G Ethernet.
7236004: MPO Vrouwelijk naar MPO Vrouwelijk OM3 3.0mm LSZH 24 Vezels Glasvezel Patchkabel
Deze 24-Vezel MPO Vrouwelijke OM3 patchkabel biedt high-density connectiviteit met betrouwbare prestaties voor multimode netwerken.
7236005: MPO Vrouwelijk naar MPO Vrouwelijk OM4 3.0mm LSZH 12 Vezels Glasvezel Patchkabel
Ervaar low-loss, high-density connectiviteit met deze 12-Vezel MPO Vrouwelijke OM4 patchkabel ontworpen voor moderne datacenters.
7236006: MPO Vrouwelijk naar MPO Vrouwelijk OM4 3.0mm LSZH 24 Vezels Glasvezel Patchkabel
Deze 24-Vezel OM4 patchkabel is ontworpen voor high-speed, high-density multimode toepassingen.
7236007: MTP Vrouwelijk naar MTP Vrouwelijk SM 3.0mm LSZH 12 Vezels Glasvezel Patchkabel
Een 12-Vezel MTP Vrouwelijke single-mode patchkabel met een 3.0mm LSZH-mantel voor schaalbare high-speed connectiviteit.
7236008: MTP Vrouwelijk naar MTP Vrouwelijk SM 3.0mm LSZH 24 Vezels Glasvezel Patchkabel
Deze 24-Vezel MTP Vrouwelijke patchkabel is ideaal voor single-mode toepassingen die high-density verbindingen vereisen.
7236009: MTP Vrouwelijk naar MTP Vrouwelijk OM3 3.0mm LSZH 12 Vezels Glasvezel Patchkabel
Een betrouwbare 12-Vezel MTP Vrouwelijke OM3 patchkabel ontworpen voor multimode toepassingen met low-loss prestaties.
7236010: MTP Vrouwelijk naar MTP Vrouwelijk OM3 3.0mm LSZH 24 Vezels Glasvezel Patchkabel
Deze 24-Vezel MTP Vrouwelijke OM3 patchkabel ondersteunt high-density multimode toepassingen voor 40G en 100G Ethernet.
7236011: MTP Vrouwelijk naar MTP Vrouwelijk OM4 3.0mm LSZH 12 Vezels Glasvezel Patchkabel
Voor ultrasnelle multimode netwerken biedt deze 12-Vezel MTP Vrouwelijke OM4 patchkabel high-density, low-loss connectiviteit.
7236012: MTP Vrouwelijk naar MTP Vrouwelijk OM4 3.0mm LSZH 24 Vezels Glasvezel Patchkabel
Een 24-Vezel MTP Vrouwelijke OM4 patchkabel geoptimaliseerd voor multimode toepassingen in high-density omgevingen.
Verpakking
Dit gemakkelijk te hanteren en goed beschermde glasvezelkabelpakket is standaard door OMC gelabeld en gemarkeerd. Standaard kartonmaten: 34×22×15 cm; 44×34×24 cm; 54×39×34 cm. De kartonselectie is afhankelijk van de bestelhoeveelheid. Aangepaste verpakkingen zijn beschikbaar.
OEM/ODM Diensten
- Kleur van de kabel, tekst afdrukken, materiaal van de kabelmantel, connectorkleur
- OEM Label, identificatiering, kabellabel, doos, verzendmarkeringen
- Verschillende kwaliteitsniveaus beschikbaar
