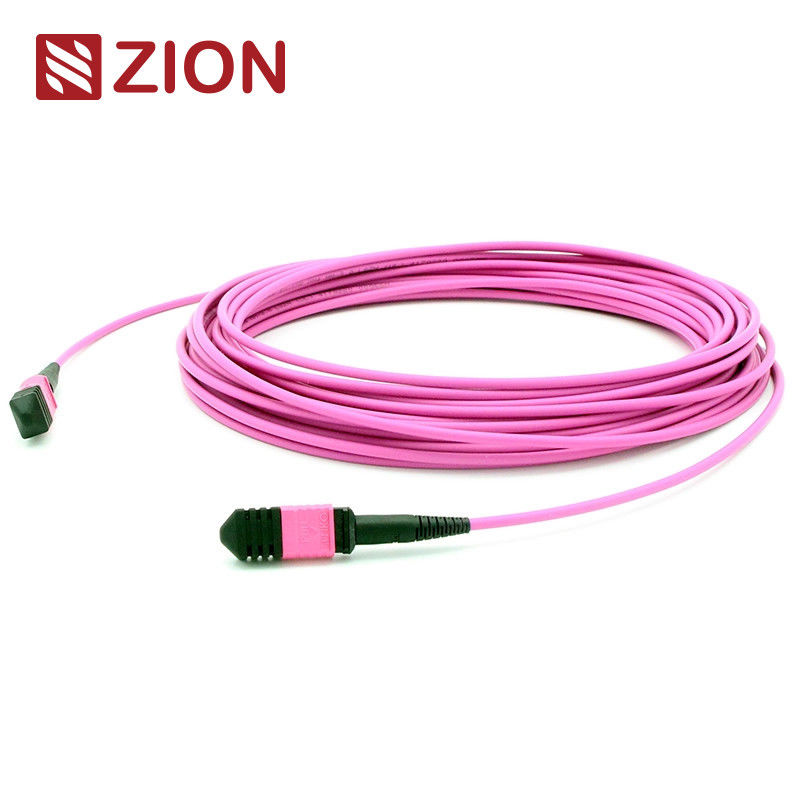

MPO Vrouwelijk naar MPO Vrouwelijk OM4 3.0mm LSZH 12 vezels MPO Patch Cord Custom Meters
Zion Code: ZCM1128HMA1X
Beschrijving:
MPO Vrouwelijk naar MPO Vrouwelijk OM4 3,0 mm LSZH 12 vezels pleistersnoer
Overzicht
De MPO (Multi-Fiber Push On) connector is een hoogdichte, multi-core glasvezel connector die vaak wordt gebruikt in toepassingen zoals datacenters, het bouwen van glasvezelverbindingen,en interne optische apparatuurverbindingen voor apparaten zoals optische transceivers (40G), 100G, QSFP+).
Dit MPO-patchkabel is voorzien van OM4-multimodevezels, afgesloten met MPO-aansluitingen aan beide uiteinden, die een betrouwbare, hoogwaardige verbinding bieden.Het ondersteunt tot 10G/40G/100G gegevenssnelheden en is ideaal voor snelle implementatie in omgevingen met een hoge dichtheid.
Normen en naleving
- Normen:IEC 61754-7, IEC 61755, Telcordia GR-1435-CORE, TIA-568-C en JIS C5982
- Toepassingen:IEEE 802.3 (40G, 100G) en 10G Fiber Channel-conform
Belangrijkste kenmerken
- Laag invoegverlies, hoog opbrengstverlies:Zorg voor betrouwbare en kwalitatief hoogwaardige verbindingen.
- Multi-Fiber-connectiviteit:Verkrijgbaar in 4, 8, 12 en 24 vezels.
- Robuust ontwerp:Ondersteunt zowel ronde als ovale kabelsoorten.
- Flexibiliteit:Ontworpen voor massa-afsluiting en gemakkelijke vervanging van patch panel connectoren.
- Kleurcodes:Aqua behuizing voor OM4-multimodevezels.
Optische prestaties
- Invoegverlies (MPO):
- Standaardverlies: ≤0,6 dB (maximum), ≤0,5 dB (typisch)
- Superlaag verlies: ≤0,35 dB (maximum), ≤0,2 dB (typisch)
- Terugkeerverlies:
- ≥ 25 dB voor MPO-aansluitingen
- Duurzaamheid:≤ 0,3 dB verandering na 200 paringen
- Werktemperatuur:-40°C tot +85°C
Toepassingen
- Datacenters:Oplossingen voor hoge dichtheid van kabels voor snellere implementaties.
- Glasvezel naar het gebouw:Efficiënte ruggengraatverbindingen.
- Interne verbindingen van glasvezelapparatuur:Interconnect cassettes, patch panels, en robuuste ventilatoren.
Naamgeving Regels&Order Confirmation Information:
Druk op Pull Tab voor Senko MPO
MPO-MPO 12F Fiber Patch Cord tekening.
Algemene lengte ((L) ((m): lengte van de tolerantie ((cm)
011040
Drie verbindingsmethoden helpen de juiste MTP/MPO-polariteit te behouden
1Polariteit A verbinding.
Polariteit A MPO-kabels gebruiken een sleutel-op-sleutel-down-ontwerp.
Als we een MTP-kabel gebruiken voor verbinding, dan is er geen polariteit flip, dus als we een MTP-kabel gebruiken voor verbinding, dan is er geen polariteit flip.we moeten A-B duplex patch kabels aan het ene uiteinde en A-A duplex patch kabels aan het andere uiteinde gebruiken. Omdat in deze link, Rx1 moet worden aangesloten op Tx1. Als we niet A-A duplex patch kabel gebruiken, volgens het ontwerp principe van polariteit A MTP kabel, kan vezel 1 verzenden naar vezel 1,Dat wil zeggen Rx1 kan naar Rx1 verzenden, die fouten kunnen veroorzaken.
2Polariteit B verbinding.
Polariteit B MTP kabels gebruiken een key up, key up ontwerp. Daarom, zoals in de onderstaande figuur wordt getoond, de positie 1 van een connector overeenkomt met de positie 12 van een andere connector.wanneer we polariteit B MTP-kabel gebruiken voor de verbinding, moeten we een A-B duplex patch kabels aan beide uiteinden gebruiken. aangezien de sleutel naar de sleutel up ontwerp helpen om de polariteit te flippen, waardoor vezel 1 verzenden naar vezel 12, dat de Rx1 verzendt naar Tx1.
3Polariteit C verbinding.
Net als de polariteit A MPO kabels, polariteit C MPO kabels gebruiken ook een sleutel-up, sleutel-down ontwerp.waardoor de positie 1 van één connector overeenkomt met de positie 2 van
Zoals in de onderstaande figuur te zien is, wanneer we een C-polariteit MTP-kabel gebruiken voor verbinding, moeten we een A-B duplex patch kabel aan beide uiteinden gebruiken.Aangezien de kruisvezelontwerp helpen om de polariteit te draaien, waardoor vezel 1 doorgeeft naar vezel 2, dat wil zeggen de Rx1 doorgeeft naar Tx1.
Opmerking: het type Polariteit is in de volgende benoemingsregels: Polariteit A;Polariteit B;Polariteit C
Zion Communication's hete kabel
- 7236001 ZCM1122HIA1X: MPO Vrouwelijk tot MPO Vrouwelijk SM 3.0mm LSZH 12 vezels MPO Patch Cord Custom Meters
- 7236002 ZCM1152HIA1X: MPO Vrouwelijk naar MPO Vrouwelijk SM 3.0mm LSZH 24 vezels MPO Patch Cord Custom Meters
- 7236003 ZCM1127HLA1X: MPO Vrouwelijk naar MPO Vrouwelijk OM3 3.0mm LSZH 12 vezels MPO Patch Cord Custom Meters
- 7236004 ZCM1157HLA1X: MPO Vrouwelijk naar MPO Vrouwelijk OM3 3.0mm LSZH 24 vezels MPO Patch Cord Custom Meters
- 7236005 ZCM1128HMA1X: MPO Vrouwelijk naar MPO Vrouwelijk OM4 3.0mm LSZH 12 vezels MPO Patch Cord Custom Meters
- 7236006 ZCM1158HMA1X: MPO Vrouwelijk naar MPO Vrouwelijk OM4 3.0mm LSZH 24 vezels MPO Patch Cord Custom Meters
- 7236007 ZCM2122HIA1X: MTP Vrouwelijk naar MTP Vrouwelijk SM 3.0mm LSZH 12 vezels MTP Patch Cord Custom Meters
- 7236008 ZCM2152HIA1X: MTP Vrouwelijk naar MTP Vrouwelijk SM 3.0mm LSZH 24 vezels MTP Patch Cord Custom Meters
- 7236009 ZCM2127HLA1X: MTP Vrouwelijk naar MTP Vrouwelijk OM3 3.0mm LSZH 12 vezels MTP Patch Cord Custom Meters
- 7236010 ZCM2157HLA1X: MTP Vrouwelijk naar MTP Vrouwelijk OM3 3.0mm LSZH 24 vezels MTP Patch Cord Custom Meters
- 7236011 ZCM2128HMA1X: MTP Vrouwelijk naar MTP Vrouwelijk OM4 3.0mm LSZH 12 vezels MTP Patch Cord Custom Meters
- 7236012 ZCM2158HMA1X: MTP Vrouwelijk naar MTP Vrouwelijk OM4 3.0mm LSZH 24 vezels MTP Patch Cord Custom Meters
Verpakking
Dit gemakkelijk te nemen en goed beschermde glasvezelkabelpakket is standaard door OMC gemarkeerd.
Standaard kartondimensies: 34*22*15 cm; 44*34*24 cm ; 54*39*34 cm.
De verpakking kan aangepast worden.
OEM/ODM-service voor u
- Kleur van de kabel, drukwoord, materiaal van de kabelmantel, kleur van de connector
- OEM-label, identificatie ring, kabel ¢s-label,doos, verzendmerken
- Verschillende kwaliteitsniveaus.
