Durability: | <0.3dB typical change, 200 matings | Interchangeability: | ≤0.2dB |
---|---|---|---|
Tensile strength: | >70N | Plug -in times: | ≤ 500 |
Operating Temperature (℃): | -40 to + 85°C |
Zion Code | Zion Description | |||||||

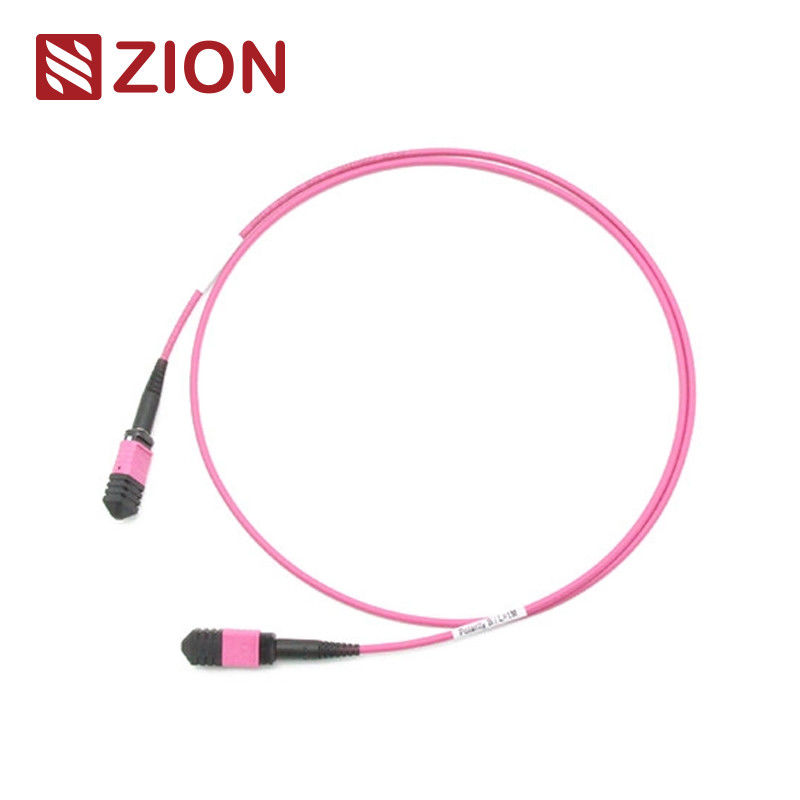

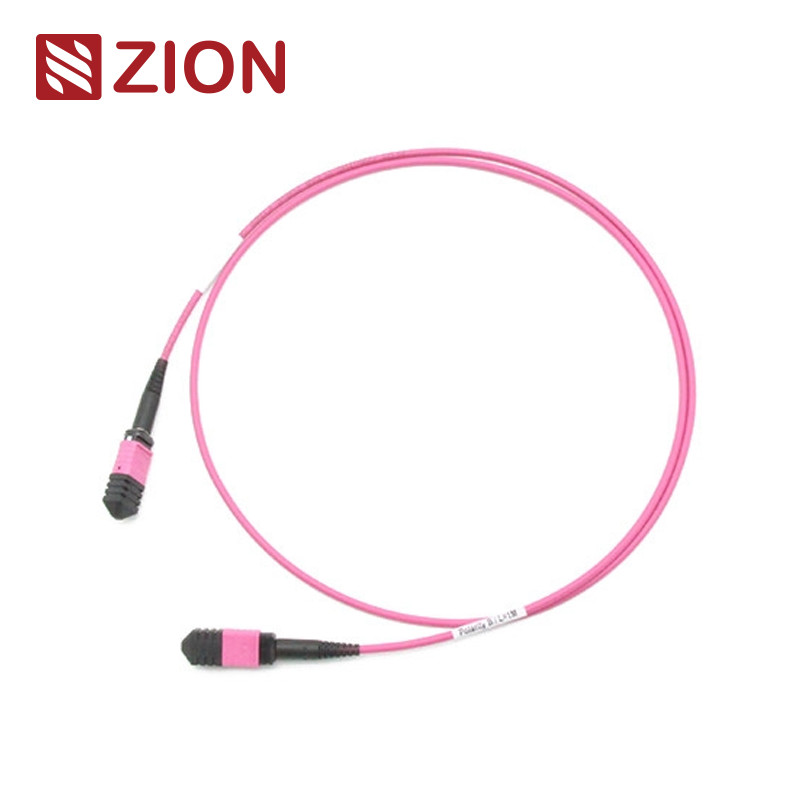

ZCM1158HMA1X | MPO-Wijfje aan van het de Vezelsmpo Flard van MPO de Vrouwelijke OM4 3.0mm LSZH 24 Meters van de het Koorddouane | |||||||
De MPO-schakelaar is een type van vezel connecter. MPO (multi-Vezelduw) is een multi-core vezel connecter type. Het hoge - dichtheidsvezel pre - de verbindingssysteem wordt van MPO momenteel hoofdzakelijk gebruikt in de toepassing van hoogte - dichtheidsmilieu's van datacentra, de toepassing van optische vezel op het gebouw, en de interne verbindingstoepassingen binnen het optische zendontvangermateriaal zoals het optische apparaat, 40G, 100G, QSFP+. | ||||||||
MPO-de schakelaartypes worden onderscheiden volgens de verordeningen van CEI 61754-7: kernaantallen (serieaantal), mannelijk hoofd (Mannetje, Wijfje), polariteit (PC of APC). | ||||||||
Het Koord van het de Vezelflard van mpo-MPO 3.0mm LSZH. MPO-het Koord van het Vezelflard wordt geëindigd met MPO-schakelaar op beide einden. MPO-het Koord van het Vezelflard verbindt MPO-samen modules als permanente verbinding. Het MPO-Koord van het Vezelflard is beschikbaar met 12, 24, 48,60,72, 96,144fibers. De steun versnelt aan 10/40/100Gbps-datacentrumoplossingen. Zij worden typisch goedgekeurd om cassettes onderling te verbinden, ventilator-outs-waaien de panelen of ruw gemaakte MPO, en om snelle plaatsing van high-density backbone te vergemakkelijken telegraferend in datacentra en andere hoge vezelmilieu's. Bovendien, MPO verstrekt ook veel flexibiliteit en gemak zodra u de schakelaarstijl in de flardpanelen moet veranderen. In plaats van het veranderen van de schakelaar op de kabelboomstam die, enkel een nieuwe cassette met de nieuwe schakelaarstijl installeren op de crossconnectkant van het flardpaneel. | ||||||||
Het Koord van het de Vezelflard van 12F mpo-MPO wordt ontworpen voor 40G QSFP+ SR4, 40G QSFP+ CSR4 en de optica direct verbindingen van 100G QSFP28 SR4 en high-density datacentrum. |
De Industriële Norm van schakelaars:
Schakelaar | Verwijzing | Huisvestingsdetails | ||||||
Singlemode MPO | CEI 61754-7 | SM APC: Groene connectors+black-laars (Standaardverlies MPO) SM APC: Gele connectors+black-laars (Super MPO met beperkte verliezen) |
||||||
Multimode MPO | CEI 61754-7 | OM1&OM2 PC: Beige connectors+black-laars (Standaardverlies MPO) OM3&OM4 PC: Aquaconnectors+black laars (Standard&Super MPO met beperkte verliezen) OM3&OM4 PC: De laars van Heather Violet connectors+black (Standaardverlies MPO) |
voldoet CEI-aan Norm CEI-61754-7; IEC61755, Telcordia-gr.-1435-KERN, JIS C5982; Tia-604-5 (FOCIS5) volgzame Gestructureerde aanleg van kabelnetten per tia-568-c | ||||||||
Volgzaam de Vezelkanaal van 10G | ||||||||
40G en 100G-IEEE 802,3 |
Optische Specificaties:
Specificatiepunten. | Enige wijze (APC 8 opgepoetste graad) | Multimode (het Vlakke poetsmiddel van PC) | ||||||
nsertionverlies (MPO) (CEI 61300-3-34) |
Standaardverlies: (maximum) ≤0.75dB, (Typische) ≤0.50dB Super Met beperkte verliezen: (maximum) ≤0.35dB, (Typische) ≤0.20dB |
Standaardverlies: (maximum) ≤0.6dB, (Typische) ≤0.50 Super Met beperkte verliezen: (maximum) ≤0.35dB, (Typische) ≤0.20dB |
||||||
Toevoegingsverlies (LC/SC/FC/ST) (CEI 61300-3-6) |
≤0.3dB | ≤0.3dB | ||||||
Terugkeerverlies (MPO) | ≥60dB (8degree die oppoetsen) | ≥25dB | ||||||
Terugkeerverlies (LC/SC/FC/ST) | APC≥60dB; UPC≥50dB | ≥35dB | ||||||
Duurzaamheid | <0> | |||||||
Uitwisselbaarheid | ≤0.2dB | |||||||
Treksterkte | >70N | |||||||
Insteektijden | ≤500 | |||||||
Werkende Temperatuur (℃) | ·- 40 aan + 85°C |
Eigenschappen: | ||||||||
laag toevoegingsverlies, hoog terugkeerverlies | ||||||||
MT gebaseerde multi-Vezel de Schakelaar, 4,8,12 en 24 assemblage van de vezelschakelaar beëindiging en | ||||||||
economische oplossing voor massa-beëindiging van vezel | ||||||||
ontworpen voor verlies met beperkte verliezen en standaardsm en MM.toepassingen | ||||||||
ruw gemaakt om kabel, ovale kabel en naakte beschikbare lintopties | ||||||||
kleur gecodeerde beschikbare huisvesting om vezeltype, poetsmiddeltype en/of schakelaarrang te onderscheiden | ||||||||
goed in herhaalbaarheid en ruilbaarheid |
Toepassing: | ||||||||
De Schakelaars van MPO van elk van OMC zijn van Senko/Nissin/Sumitomo. MPO-het Koord van het Vezelflard is een soort hoogte - de assemblage van de dichtheidskabel dat over het algemeen gebruik op drie gebieden is. | ||||||||
de Data Centertoepassing met hoog dicht graadmilieu | ||||||||
de optische vezel aan het gebouw | ||||||||
de interne connectortoepassing in vezelmateriaal. |
Noemende Rules&Order-Bevestigingsinformatie:
Balanstab for senko MPO
Van het de Vezelflard van mpo-MPO 12F het Koordtekening.
Lengte over alles (L) (m) | lengte van tolerantie (cm) | |||||||
0+5/-0 |
| |||||||
1+10/-0 |
| |||||||
10+15/-0 |
| |||||||
40‚+0,5% x l-0 |
|
De Hulp van drie Verbindingsmethodes houdt de Juiste MTP/MPO-Polariteit
Basis-24 polariteitsoplossing
Om de genomen vraag voor hogere bandbreedte in te halen, wordt de 24 vezelmtp/mpo kabel geïntroduceerd om migratie aan 100G-netwerk te vergemakkelijken. Het verdubbelt de dichtheid van vezel 12 telegraferend in dezelfde voetafdruk, die de vezeltelling vermindert, voor minder kabelweg, en het verbeteren van luchtstroom toestaat. Het polariteitsonderhoud van basis-24 MTP/MPO die, echter, is ingewikkelder telegraferen. OMC adviseert de Type A (zeer belangrijk-op om zeer belangrijk-te verslaan) MTP/MPO boomstamkabel. Met onze het Type van Typeaand AF cassette, geen behoefte aan a-aan-A flardkabel meer. De connectiviteitsmethode is geïllustreerd in het volgende beeld |
Hete de BOOMSTAMkabel van Zion Communication
Zion Code | Zion Description | |||||||
7236001 | ZCM1122HIA1X | MPO-Wijfje aan van het de Vezelsmpo Flard van MPO de Vrouwelijke SM 3.0mm LSZH 12 Meters van de het Koorddouane | ||||||
7236002 | ZCM1152HIA1X | MPO-Wijfje aan van het de Vezelsmpo Flard van MPO de Vrouwelijke SM 3.0mm LSZH 24 Meters van de het Koorddouane | ||||||
7236003 | ZCM1127HLA1X | MPO-Wijfje aan van het de Vezelsmpo Flard van MPO de Vrouwelijke OM3 3.0mm LSZH 12 Meters van de het Koorddouane | ||||||
7236004 | ZCM1157HLA1X | MPO-Wijfje aan van het de Vezelsmpo Flard van MPO de Vrouwelijke OM3 3.0mm LSZH 24 Meters van de het Koorddouane | ||||||
7236005 | ZCM1128HMA1X | MPO-Wijfje aan van het de Vezelsmpo Flard van MPO de Vrouwelijke OM4 3.0mm LSZH 12 Meters van de het Koorddouane | ||||||
7236006 | ZCM1158HMA1X | MPO-Wijfje aan van het de Vezelsmpo Flard van MPO de Vrouwelijke OM4 3.0mm LSZH 24 Meters van de het Koorddouane | ||||||
7236007 | ZCM2122HIA1X | MTP-Wijfje aan van het de Vezelsmtp Flard van MTP de Vrouwelijke SM 3.0mm LSZH 12 Meters van de het Koorddouane | ||||||
7236008 | ZCM2152HIA1X | MTP-Wijfje aan van het de Vezelsmtp Flard van MTP de Vrouwelijke SM 3.0mm LSZH 24 Meters van de het Koorddouane | ||||||
7236009 | ZCM2127HLA1X | MTP-Wijfje aan van het de Vezelsmtp Flard van MTP de Vrouwelijke OM3 3.0mm LSZH 12 Meters van de het Koorddouane | ||||||
7236010 | ZCM2157HLA1X | MTP-Wijfje aan van het de Vezelsmtp Flard van MTP de Vrouwelijke OM3 3.0mm LSZH 24 Meters van de het Koorddouane | ||||||
7236011 | ZCM2128HMA1X | MTP-Wijfje aan van het de Vezelsmtp Flard van MTP de Vrouwelijke OM4 3.0mm LSZH 12 Meters van de het Koorddouane | ||||||
7236012 | ZCM2158HMA1X | MTP-Wijfje aan van het de Vezelsmtp Flard van MTP de Vrouwelijke OM4 3.0mm LSZH 24 Meters van de het Koorddouane |
Verpakking
Het gemakkelijk genomen en goed-beschermde dit is pakket van de vezel optische kabel geëtiketteerd en geëtiketteerd door OMC als gebrek. Standaardkartongrootte: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm. Welk te gebruiken karton hangt van goederen Qty af. De verpakking kan worden aangepast. | ||||||||
OEM/ODM de dienst voor u
1. Kabelkleur, drukwoord, materiaal van kabeljasje, de kleur van de schakelaar | ||||||||
2. OEM het Etiket, identificeert ring, het etiket van de kabel, doos, die tekens verschepen | ||||||||
3. Verschillend Kwaliteitsniveau. |
