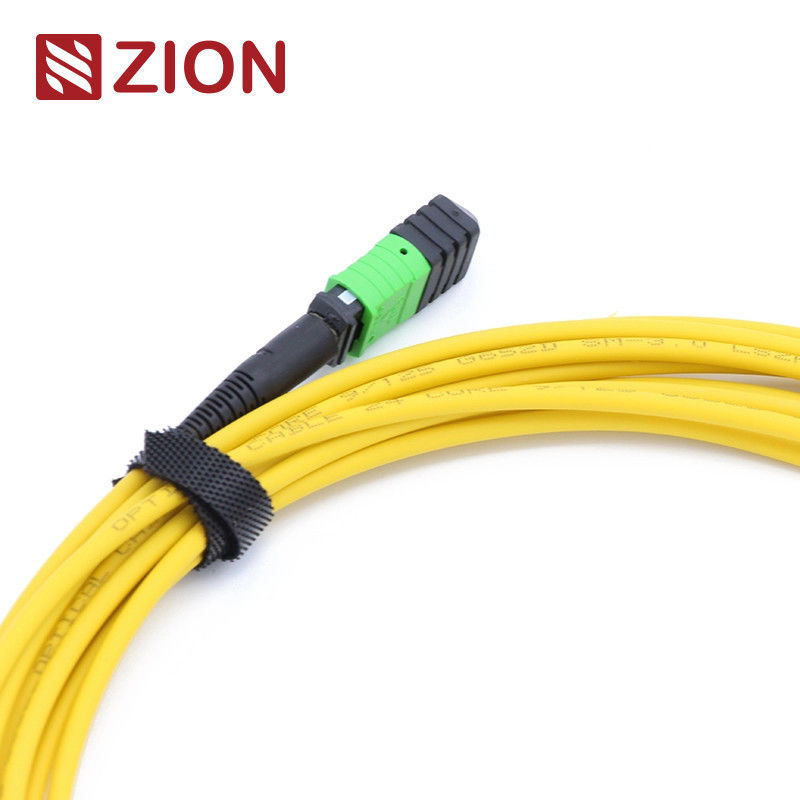

12 vezels MTP Vrouwelijk naar MTP Vrouwelijk pleistersnoer
Singlemode 3.0mm LSZH glasvezel patch cord ontworpen voor datacentertoepassingen met een hoge dichtheid en 40G/100G netwerkoplossingen.
Productidentificatie
Zion Code:ZCM2122HIA1X
Beschrijving:MTP Vrouwelijk naar MTP Vrouwelijk SM 3.0mm LSZH 12 vezels MTP Patch Cord Custom Meters
Productoverzicht
De MTP-connector is een multi-fiber push-on connector type ontworpen voor hoogdichte glasvezel toepassingen.uitbreidingen van glasvezel naar het gebouw, en interne verbindingen binnen optische transceiverapparatuur die 40G-, 100G- en QSFP+-technologieën ondersteunt.
MTP-connectoren worden geclassificeerd volgens IEC 61754-7-normen op basis van vezelgetal, geslacht (man/vrouw) en polariteit (PC of APC).0mm LSZH Fiber Patch Cord beschikt over MTP-connectoren aan beide uiteinden en is verkrijgbaar in verschillende vezelgetallen, waaronder 12, 24, 48, 60, 72, 96 en 144 vezels.
Belangrijkste toepassingen
Specifiek ontworpen voor 40G QSFP+ SR4, 40G QSFP+ CSR4 en 100G QSFP28 SR4 optische directe verbindingen in datacenteromgevingen met een hoge dichtheid.
Industriële normen en specificaties
Standaarden voor connectoren
- MPO Single-Mode Reference: EIA/TIA-604-5
- MPO Single Mode Housing: SM APC - Groene connectoren + zwarte boot (Standard Loss MTP)
- MPO Single Mode Housing: SM APC - Gele connectoren + zwarte boot (Super Low Loss MTP)
- MPO Multimode Referentie: EIA/TIA-604-5
- Overeenkomstig IEC 61754-7, IEC 61755, Telcordia GR-1435-CORE, JIS C5982, TIA-604-5 (FOCIS5)
- 10G-vezelkanaalcompatibel
- 40G en 100G IEEE 802.3-conform
Specificaties voor optische prestaties
Invoegverlies (MPO) Single-mode APC:
Standaard: ≤ 0,75 dB (maximum), ≤ 0,50 dB (typisch)
Superlaag: ≤ 0,35 dB (maximum), ≤ 0,20 dB (typisch)
Multimode PC met invoegverlies (MPO):
Standard: ≤ 0,6 dB (maximum), ≤ 0,50 dB (typisch)
Superlaag: ≤ 0,35 dB (maximum), ≤ 0,20 dB (typisch)
Verlies van terugkeer (MPO) Single Mode APC:≥ 60 dB
Multimode PC met terugkeerverlies (MPO):≥ 25 dB
Duurzaamheid:< 0,3 dB typische verandering (200 parings)
Vervangbaarheid:≤ 0,2 dB
Inbreng-trek test:500 keer, IL < 0,5 dB
Strengte:> 70N
Plug-in cycli:> 600
Werktemperatuur:-40°C tot +85°C
Belangrijkste kenmerken
- Laag invoegverlies en hoog rendement van het terugkeerverlies
- MT-gebaseerde multi-vezelconnector met 4, 8, 12 en 24 vezelterminaties
- Economische oplossing voor massavernietiging
- Geoptimaliseerd voor lage verliezen en standaardverliezen single-mode en multimode toepassingen
- Verkrijgbaar in ruige ronde kabel, ovale kabel en kaal lint opties
- Kleurcodificeerde behuizingen voor een gemakkelijke identificatie van het type vezel en het type poetsmiddel
- Uitstekende herhaalbaarheid en uitwisselbaarheid
Primaire toepassingen
12F MPO-LC/SC/FC/ST rechte harnaskabels ontworpen voor 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 en toepassingen in datacenters met een hoge dichtheid.Geoptimaliseerd voor 10/40/100G datacenteromgevingen met een hoge dichtheid.
- Omgevingen met een hoge dichtheid van datacenters
- Inzet van glasvezel naar het gebouw
- Interne verbindingen binnen glasvezelapparatuur
Productdocumentatie
Bevestiging van naamgeving en volgorde
Druk op Pull Tab voor Senko MTP
MTP-MTP 12F-trunkkabel
Tolerantie voor de kabellengte
| Algemene lengte (L) in meter |
Lange tolerantie in cm |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < l |
+0,5% x L/-0 |
MTP-polariteitsverbindingsmethoden
Drie gestandaardiseerde verbindingsmethoden zorgen voor een juiste MTP/MTP-polariteit voor een optimale signaaloverdracht.
Polariteit Een verbinding
Sleutel naar boven, sleutel naar beneden ontwerp handhaaft vezel positie uitlijning (positie 1 tot positie 1). Vereist A-B duplex patch kabels aan het ene uiteinde en A-A duplex patch kabels aan het andere uiteinde.
Polariteit B verbinding
Key up, key up ontwerp met polariteit flip (positie 1 tot positie 12). Vereist A-B duplex patch kabels aan beide uiteinden.
Polariteit C verbinding
Sleutel naar boven, sleutel naar beneden ontwerp met interne vezel kruis (positie 1 tot positie 2). Vereist A-B duplex patch kabels aan beide uiteinden.
Opmerking:Het type polariteit wordt gespecificeerd in de productbenamingsregels - polariteit A, polariteit B of polariteit C.
Gerelateerde producten
7236001 ZCM1122HIA1:MPO Vrouwelijk naar MPO Vrouwelijk SM 3.0mm LSZH 12 vezels MPO Patch Cord Custom Meters
7236002 ZCM1152HIA1:MPO Vrouwelijk naar MPO Vrouwelijk SM 3.0mm LSZH 24 vezels MPO Patch Cord Custom Meters
7236007 ZCM2122HIA1:MTP Vrouwelijk naar MTP Vrouwelijk SM 3.0mm LSZH 12 vezels MTP Patch Cord Custom Meters
7236008 ZCM2152HIA1:MTP Vrouwelijk naar MTP Vrouwelijk SM 3.0mm LSZH 24 vezels MTP Patch Cord Custom Meters
Verpakkingsinformatie
Professionele verpakte glasvezelkabels met OMC-etikettering en -markering. Verkrijgbaar in standaard kartonnen maten: 34×22×15 cm, 44×34×24 cm en 54×39×34 cm. Op maat gemaakte verpakkingsopties beschikbaar.
OEM/ODM-diensten
Aanpassingsmogelijkheden omvatten kabelkleur, afdruk, jasmateriaal, connectorkleur, OEM-etikettering, identificatieringen, kabeletiketten, dozen en verzendmerken.Beschikbaar in verschillende kwaliteitsniveaus om aan specifieke eisen te voldoen.
