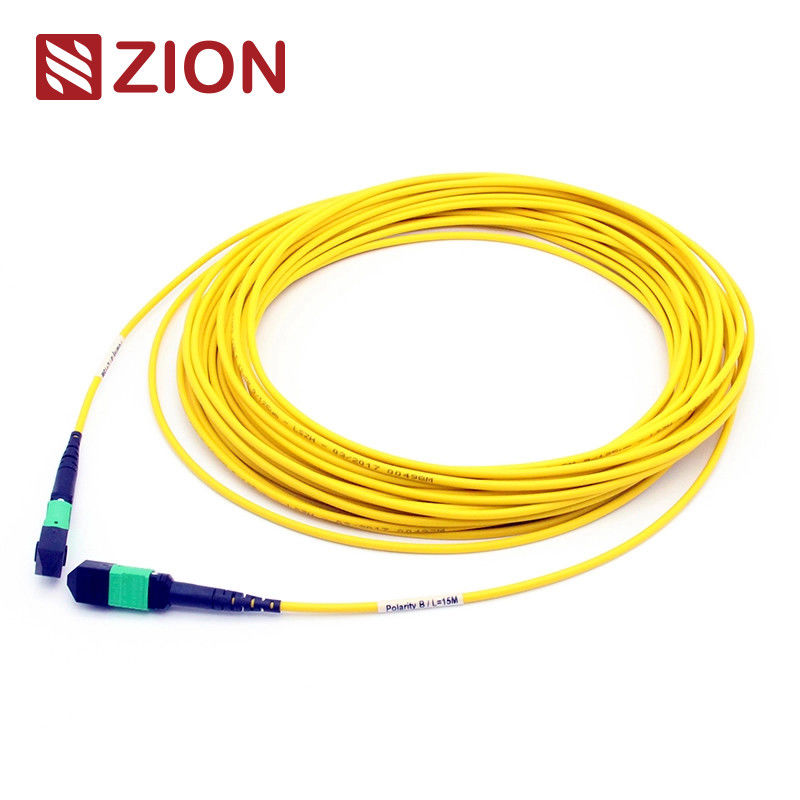

24 vezels MTP patch cord Vrouwelijk tot Vrouwelijk Single-mode 3.0mm LSZH
MTP Vrouwelijk naar MTP Vrouwelijk SM 3.0mm LSZH 24 vezels MTP Patch Cord Custom Meters
Zion Code en beschrijving
Zion Code:ZCM2152HIA1X
Zion Beschrijving:MTP Vrouwelijk naar MTP Vrouwelijk SM 3.0mm LSZH 24 vezels MTP Patch Cord Custom Meters
De MPO connector is een multi-fiber push-on connector type ontworpen voor hoogdichte glasvezel pre-connection systemen.toepassingen voor glasvezel in gebouwen, en interne verbindingen binnen optische transceiverapparatuur die 40G-, 100G- en QSFP+-technologieën ondersteunt.
MTP-connectortypen worden geclassificeerd volgens de IEC 61754-7 voorschriften op basis van kernnummers, geslacht (man/vrouw) en polariteit (PC of APC).
Dit MTP-MTP 3.0mm LSZH Fiber Patch Cord heeft MTP-connectoren aan beide uiteinden en is verkrijgbaar met 12, 24, 48, 60, 72, 96 of 144 vezels.Het ondersteunt snelheden tot 10/40/100Gbps voor datacenteroplossingen en is ideaal voor het verbinden van cassettesDe patch cord maakt het gemakkelijk om snel high-density backbone-kabelverbindingen in datacenters en andere omgevingen met veel glasvezel te implementeren.
Het 24F MTP-MTP Fiber Patch Cord is speciaal ontworpen voor toepassingen in datacenters met een hoge dichtheid en ondersteunt 100G QSFP28 SR4-optische directe verbindingen.
Verbindingen Industriële norm
MPO-referentie voor eenmalige modus:EIA/TIA-604-5
MPO Single Mode Housing Details:SM APC: Groene connectoren+zwarte boot (MTP met standaardverlies); SM APC: Gele connectoren+zwarte boot (MTP met superlaagverlies)
MPO Multimode Referentie:EIA/TIA-604-5
MPO Multimode Housing Details:OM1&OM2 PC: Beige connectoren+zwarte boot (Standard Loss MTP); OM3&OM4 PC: Aqua connectoren+zwarte boot (Standard&Super low loss MTP); OM3&OM4 PC: Heather Violet connectoren+zwarte boot (Standard loss MTP)
- Voldoet aan de IEC-norm IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) conform Structured cabling per TIA-568-C
- 10G-vezelkanaalcompatibel
- 40G en 100G IEEE 802.3
Optische specificaties
Invoegverlies (MPO) ((IEC 61300-3-34) Single Mode (APC 8 graden gepolijst):Standaardverlies: ≤0,75 dB (max), ≤0,50 dB (typisch); Superlaag verlies: ≤0,35 dB (max), ≤0,20 dB (typisch)
Invoegverlies ((MPO)) ((IEC 61300-3-34) Multimode (PC Flat polish):Standaardverlies: ≤0,6 dB (max), ≤0,50 dB (typisch); Superlaag verlies: ≤0,35 dB (max), ≤0,20 dB (typisch)
Invoegverlies ((LC/SC/FC/ST)) ((IEC 61300-3-6) Enkelmodus (APC gepolijst met 8 graden):≤ 0,3 dB
Verlies van invoeging ((LC/SC/FC/ST)) ((IEC 61300-3-6) Multimode (PC Flat polish):≤ 0,3 dB
Verlies van terugkeer (MPO) enkelmodus (APC gepolijst met 8 graden):≥ 60 dB ((8 graden polijst)
Verlies van terugkeer (MPO) Multimode (PC Flat Polish):≥ 25 dB
Verlies van rendement ((LC/SC/FC/ST):APC ≥ 60 dB; UPC ≥ 50 dB
Verlies van rendement ((LC/SC/FC/ST):≥ 35 dB
Duurzaamheid:< 0,3 dB typische verandering (200 parings)
Vervangbaarheid:≤ 0,2 dB
Inbreng-trek test:500 keer, IL<0,5 dB
Treksterkte:> 70N
Insteektijden:> 600
Operatietemperatuur in enkele modus (APC):-40°C tot +85°C
Kenmerken
- Laag invoegverlies, hoog rendementverlies
- MT-gebaseerde Multi-Fiber Connector, 4,8Beëindigingen en assemblages van vezelconnectoren van de categorieën 12 en 24
- Economische oplossing voor massa-afsluiting van vezels
- Ontworpen voor toepassingen met lage en standaardverlies SM en MM
- Ruwe ronde kabel, ovale kabel en kaal lint beschikbaar
- Kleurcodificeerde behuizingen die beschikbaar zijn voor het onderscheiden van vezeltype, poetstype en/of connectorkwaliteit
- Goed in herhaalbaarheid en uitwisselbaarheid
Toepassing
Deze 24F MTP-MTP patch cord is geoptimaliseerd voor 10/40/100G high-density datacenter toepassingen.
Alle MPO-connectoren van OMC zijn afkomstig van Senko/Nissin/Sumitomo.
- Datacentertoepassingen met een hoge dichtheid
- Installaties voor glasvezel naar het gebouw
- Applicaties voor interne connectoren in glasvezelapparatuur
Naamgeving Regels & Bestelbevestigingsinformatie
Druk op Pull Tab voor Senko MTP
MTP-MTP 24F-trunkkabel
| Algemene lengte ((L)) ((m)) |
Lange tolerantie ((cm) |
0
| +5/-0 |
|
1
| +10/-0 |
|
10
| +15/-0 |
|
40
| "+0,5% x L/-0 |
|
Drie verbindingsmethoden helpen de juiste MTP/MTP-polariteit te behouden
Base-24 polariteitsoplossing
Om tegemoet te komen aan de toenemende vraag naar bandbreedte worden 24-vezel MTP/MPO-kabels geïntroduceerd om de migratie naar 100G-netwerken te vergemakkelijken.vermindering van het aantal vezelsHet polariteitsonderhoud van basis-24 MTP/MPO-kabels is complexer, en OMC beveelt Type A (key-up to key-down) MTP/MPO-trunkkabels aan.Met onze Type A- en Type AF-cassetten, A-naar-A patchkabels zijn niet langer nodig.
Zion Communication's Hot Trunk Cable
7236001 ZCM1122HIA1: MPO Vrouwelijk naar MPO Vrouwelijk SM 3.0mm LSZH 12 vezels MPO Patch Cord Custom Meters
7236002 ZCM1152HIA1: MPO Vrouwelijk naar MPO Vrouwelijk SM 3.0mm LSZH 24 vezels MPO Patch Cord Custom Meters
7236003 ZCM1127HLA1: MPO Vrouwelijk naar MPO Vrouwelijk OM3 3.0mm LSZH 12 vezels MPO Patch Cord Custom Meters
7236004 ZCM1157HLA1: MPO Vrouwelijk naar MPO Vrouwelijk OM3 3.0mm LSZH 24 vezels MPO Patch Cord Custom Meters
7236005 ZCM1128HMA1: MPO Vrouwelijk naar MPO Vrouwelijk OM4 3.0mm LSZH 12 vezels MPO Patch Cord Custom Meters
7236006 ZCM1158HMA1: MPO Vrouwelijk naar MPO Vrouwelijk OM4 3.0mm LSZH 24 vezels MPO Patch Cord Custom Meters
7236007 ZCM2122HIA1: MTP Vrouwelijk naar MTP Vrouwelijk SM 3.0mm LSZH 12 vezels MTP Patch Cord Custom Meters
7236008 ZCM2152HIA1: MTP Vrouwelijk naar MTP Vrouwelijk SM 3.0mm LSZH 24 vezels MTP Patch Cord Custom Meters
7236009 ZCM2127HLA1: MTP Vrouwelijk naar MTP Vrouwelijk OM3 3.0mm LSZH 12 vezels MTP Patch Cord Custom Meters
7236010 ZCM2157HLA1: MTP Vrouwelijk naar MTP Vrouwelijk OM3 3.0mm LSZH 24 vezels MTP Patch Cord Custom Meters
7236011 ZCM2128HMA1: MTP Vrouwelijk naar MTP Vrouwelijk OM4 3.0mm LSZH 12 vezels MTP Patch Cord Custom Meters
7236012 ZCM2158HMA1: MTP Vrouwelijk naar MTP Vrouwelijk OM4 3.0mm LSZH 24 vezels MTP Patch Cord Custom Meters
Verpakking
Dit glasvezelkabelpakket is ontworpen voor een gemakkelijke hantering en optimale bescherming.De keuze van de doos is afhankelijk van de hoeveelheid bestellingOp maat gemaakte verpakkingen zijn beschikbaar.
OEM/ODM-service
- Kleur van de kabel, drukwoord, materiaal van de kabelmantel, kleur van de connector
- OEM-label, identificatie ring, kabellabel, doos, verzendmerken
- Verschillende kwaliteitsniveaus beschikbaar
