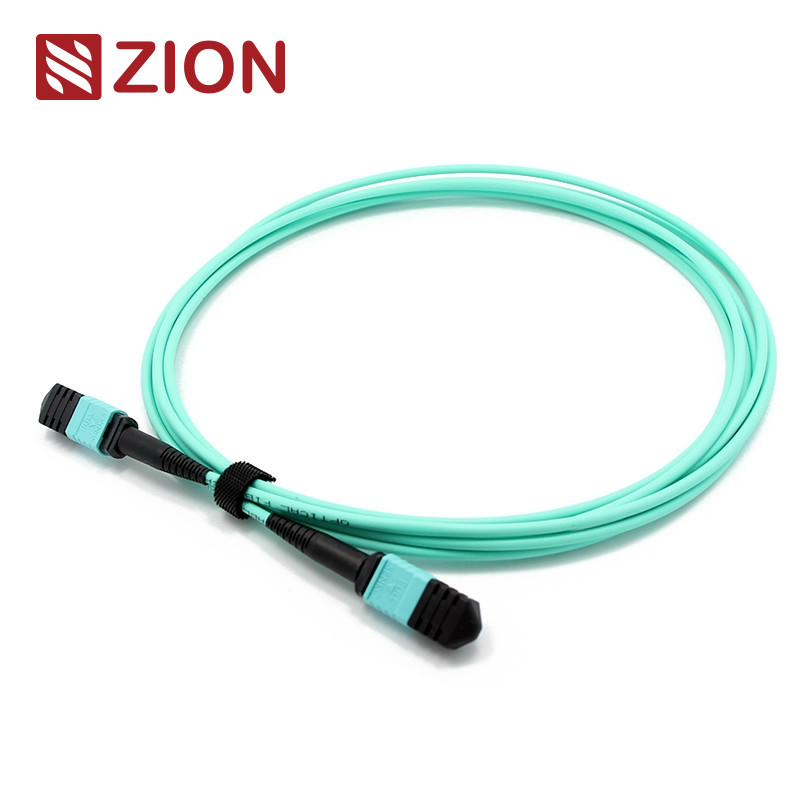

12 vezels MTP Vrouwelijk naar MTP Vrouwelijk OM3 3.0mm LSZH MTP Patch Cord
High-performance MTP Female to MTP Female OM3 3.0mm LSZH 12 Fibers MTP Patch Cord beschikbaar in aangepaste lengtes voor datacenter- en hoogdichte vezeltoepassingen.
Productidentificatie
Zion Code: ZCM2122HIA1X
Zion Beschrijving: MTP Vrouwelijk tot MTP Vrouwelijk SM 3.0mm LSZH 12 vezels MTP Patch Cord Custom Meters
Productoverzicht
De MTP-connector is een multi-vezel push-on connector type ontworpen voor hoogdichte glasvezel toepassingen.Het MTP-faseraansluitingssysteem met hoge dichtheid wordt voornamelijk gebruikt in datacenteromgevingen, toepassingen voor glasvezel in het gebouw en interne verbindingen binnen optische transceiverapparatuur die 40G-, 100G- en QSFP+ -technologieën ondersteunt.
MTP-connectortypen worden onderscheiden volgens de IEC 61754-7 voorschriften op basis van kernnummers, geslacht (man/vrouw) en polariteit (PC of APC).
Dit MTP-MTP 3.0mm LSZH Fiber Patch Cord verbindt MTP-modules als een permanente link, ondersteunt snelheden tot 10/40/100Gbps datacenteroplossingen.of 144 vezels, deze kabels vergemakkelijken de snelle inzet van high-density backbone-kabels in datacenters en andere omgevingen met veel glasvezel.
Het 12F MTP-MTP Fiber Patch Cord is speciaal ontworpen voor 40G QSFP+ SR4, 40G QSFP+ CSR4 en 100G QSFP28 SR4 optische directe verbindingen.
Industriële normen
MPO SingleMode
Referentie: EIA/TIA-604-5
Housing Details: SM APC: Groene aansluitingen+zwarte boot (Standard Loss MTP)
SM APC: Gele connectoren+zwarte boot (MTP met superlaag verlies)
MPO Multimode
Referentie: EIA/TIA-604-5
Housing Details: OM1&OM2 PC: Beige connectoren+zwarte laars
OM3&OM4 PC: Aqua aansluitingen+zwarte laars
OM3&OM4 PC: Heather Violet aansluitingen + zwarte laars
- Voldoet aan de IEC-norm IEC-61754-7; voldoet aan IEC61755, Telcordia GR-1435-CORE, JIS C5982; voldoet aan TIA-604-5 ((FOCIS5)
- Structured cabling per TIA-568-C
- 10G-vezelkanaalcompatibel
- 40G en 100G IEEE 802.3
Optische specificaties
Invoegverlies (MPO) ((IEC 61300-3-34)
Single-mode (APC 8 graden gepolijst): Standaardverlies: ≤ 0,75 dB (max), ≤ 0,50 dB (typisch); Superlaag verlies: ≤ 0,35 dB (max), ≤ 0,20 dB (typisch)
Multimode (PC Flat polish): Standaardverlies: ≤0,6 dB (max), ≤0,50 dB (typisch); Superlaag verlies: ≤0,35 dB (max), ≤0,20 dB (typisch)
Invoegverlies (LC/SC/FC/ST) ((IEC 61300-3-6)
Eenvoudige modus (APC 8 graden gepolijst): ≤0,3 dB
Multimode (PC Flat Polish): ≤ 0,3 dB
Verlies van rendement (MPO)
Single-mode (APC gepolijst op 8 graden): ≥ 60 dB
Multimode (PC Flat Polish): ≥ 25dB
Aanvullende specificaties
- Duurzaamheid: < 0,3 dB typische verandering (200 paringen)
- Verwisselbaarheid: ≤ 0,2 dB
- Inbreng-trekproef: 500 keer, IL<0,5dB
- Treksterkte: > 70N
- Insteektijden: > 600
- Werktemperatuur: -40°C tot +85°C
Belangrijkste kenmerken
- Laag invoegverlies, hoog rendementverlies
- MT-gebaseerde Multi-Fiber Connector, 4,8,12 en 24 glasvezelconnectoren
- Economische oplossing voor massa-afsluiting van vezels
- Ontworpen voor toepassingen met lage en standaardverlies SM en MM
- Ruwe ronde kabel, ovale kabel en kaal lint
- Kleurcodificatie voor het gemakkelijk identificeren van het vezeltype
- Uitstekende herhaalbaarheid en uitwisselbaarheid
Toepassingen
12F MPO-LC/SC/FC/ST Straight harness kabels ontworpen voor 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 en high-density datacenters. Geoptimaliseerd voor 10/40/100G high-density datacenter toepassingen.
Alle MPO-connectoren van OMC zijn afkomstig van Senko/Nissin/Sumitomo.
- Omgevingen met een hoge dichtheid van datacenters
- Installaties voor glasvezel naar het gebouw
- Applicaties voor interne connectoren in glasvezelapparatuur
Specificaties voor lengtetolerantie
| Algemene lengte (L) (m) |
Lange tolerantie (cm) |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < l |
+0,5% x L/-0 |
Gerelateerde producten
ZCM1122HIA1: MPO Vrouwelijk naar MPO Vrouwelijk SM 3.0mm LSZH 12 vezels MPO Patch Cord
ZCM1152HIA1: MPO Vrouwelijk naar MPO Vrouwelijk SM 3.0mm LSZH 24 vezels MPO Patch Cord
ZCM1127HLA1: MPO Vrouwelijk naar MPO Vrouwelijk OM3 3.0mm LSZH 12 vezels MPO Patch Cord
ZCM1157HLA1: MPO Vrouwelijk naar MPO Vrouwelijk OM3 3,0 mm LSZH 24 vezels MPO Patch Cord
ZCM1128HMA1: MPO Vrouwelijk naar MPO Vrouwelijk OM4 3.0mm LSZH 12 vezels MPO Patch Cord
ZCM1158HMA1: MPO Vrouwelijk naar MPO Vrouwelijk OM4 3,0 mm LSZH 24 vezels MPO Patch Cord
Verpakking en aanpassing
De standaardverpakking bevat goed beschermde glasvezelkabels met OMC-etikettering en -markering.
OEM/ODM-diensten beschikbaar, waaronder:
- Aangepaste kabelkleuren, drukwerk en jasmateriaal
- OEM-etikettering, identificatieringen en kabeletiketten
