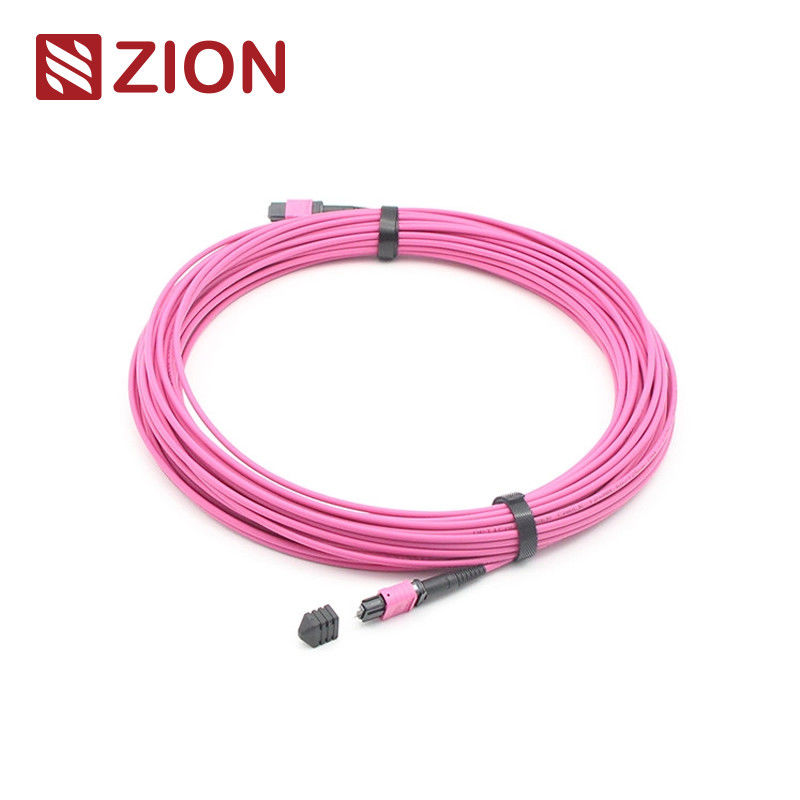

12 Vezels MTP Vrouwelijk naar MTP Vrouwelijk OM4 3.0mm LSZH Patch Cord
Zion Code: ZCM2128HMA1X
Beschrijving: MTP Vrouwelijk Naar MTP Vrouwelijk OM4 3.0mm LSZH 12 Vezels MTP Patch Cord Aangepaste Meters
De MTP-connector is een multi-vezelconnector met hoge dichtheid, ontworpen voor efficiënte optische connectiviteit in veeleisende omgevingen. Als een gespecialiseerde MPO (Multi-Fiber Push On) connector, maakt deze snelle implementatie mogelijk in datacenters, fiber-to-the-building toepassingen en interne verbindingen binnen optische transceiverapparatuur die 40G, 100G en QSFP+ technologieën ondersteunt.
Productoverzicht
Deze MTP-MTP 3.0mm LSZH Fiber Patch Cord heeft MTP-connectoren aan beide uiteinden, ontworpen om MTP-modules als permanente verbindingen aan te sluiten. Beschikbaar in verschillende vezelaantallen, waaronder 12, 24, 48, 60, 72, 96 en 144 vezels, ondersteunen deze patchcords snelheden tot 10/40/100 Gbps voor datacenteroplossingen.
De 12-vezel MTP-MTP Fiber Patch Cord is specifiek ontworpen voor 40G QSFP+ SR4, 40G QSFP+ CSR4 en 100G QSFP28 SR4 optische directe verbindingen in datacenters met hoge dichtheid.
Industriële Normen
MPO Singlemode
Referentie: EIA/TIA-604-5
Behuizingsdetails: SM APC: Groene connectoren + zwarte boot (Standaard verlies MTP)
SM APC: Gele connectoren + zwarte boot (Super laag verlies MTP)
MPO Multimode
Referentie: EIA/TIA-604-5
Behuizingsdetails:
OM1&OM2 PC: Beige connectoren + zwarte boot (Standaard verlies MTP)
OM3&OM4 PC: Aqua connectoren + zwarte boot (Standaard & Super laag verlies MTP)
OM3&OM4 PC: Heather Violet connectoren + zwarte boot (Standaard verlies MTP)
- Voldoet aan IEC-norm IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5(FOCIS5) compliant Gestructureerde bekabeling per TIA-568-C
- 10G Fiber Channel Compatibel
- 40G en 100G IEEE 802.3
Optische Specificaties
Invoegverlies (MPO)(IEC 61300-3-34) Singlemode (APC 8-graden gepolijst):
Standaard verlies: ≤0.75dB(max), ≤0.50dB(Typisch)
Super Laag verlies: ≤0.35dB(max), ≤0.20dB(Typisch)
Invoegverlies (MPO)(IEC 61300-3-34) Multimode (PC Vlak gepolijst):
Standaard verlies: ≤0.6dB(max), ≤0.50(Typisch)
Super Laag verlies: ≤0.35dB(max), ≤0.20dB(Typisch)
Retourverlies (MPO) Singlemode (APC 8-graden gepolijst):
≥60dB(8 graden polijsten)
Retourverlies (MPO) Multimode (PC Vlak gepolijst):
≥25dB
Prestatiekenmerken:
Duurzaamheid: <0.3dB typische verandering (200 paringen)
Uitwisselbaarheid: ≤0.2dB
Invoeg-trek Test: 500 keer, IL＜0.5dB
Treksterkte: >70N
Insteektijden: >600
Bedrijfstemperatuur Singlemode (APC): -40°C tot +85°C
Belangrijkste Kenmerken
- Laag invoegverlies, hoog retourverlies
- MT-gebaseerde Multi-vezelconnector, 4,8,12 en 24 vezelconnector-terminaties en -assemblages
- Economische oplossing voor massaterminatie van vezels
- Ontworpen voor laag verlies en standaard verlies SM- en MM-toepassingen
- Verstevigde ronde kabel, ovale kabel en blote lintopties beschikbaar
- Kleurgecodeerde behuizingen beschikbaar om vezeltype, polijsttype en/of connectorgraad te differentiëren
- Goed in herhaalbaarheid en uitwisselbaarheid
Toepassingen
12F MPO-LC/SC/FC/ST Rechte harnaskabels ontworpen voor 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 en datacentertoepassingen met hoge dichtheid. Geoptimaliseerd voor 10/40/100G datacentermilieu's met hoge dichtheid.
- Datacentertoepassingen met omgevingen met hoge dichtheid
- Fiber-to-the-building installaties
- Interne connectortoepassingen in vezelapparatuur
Lengtetolerantiespecificaties
| Totale lengte (L)(m) |
Lengtetolerantie (cm) |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < L |
+0.5% x L/-0 |
Verpakkingsinformatie
Deze glasvezelkabel heeft gemakkelijk te hanteren, goed beschermde verpakking met OMC standaard etikettering en markering. Standaard kartonmaten zijn 34*22*15 cm, 44*34*24 cm en 54*39*34 cm, met selectie op basis van hoeveelheidseisen. Aangepaste verpakkingsopties zijn beschikbaar.
OEM/ODM Diensten
- Kleur van de kabel, afdrukwoord, materiaal van de kabelmantel, kleur van de connector
- OEM-label, identificatiering, label van de kabel, doos, verzendmarkeringen
- Verschillende kwaliteitsniveaus beschikbaar
