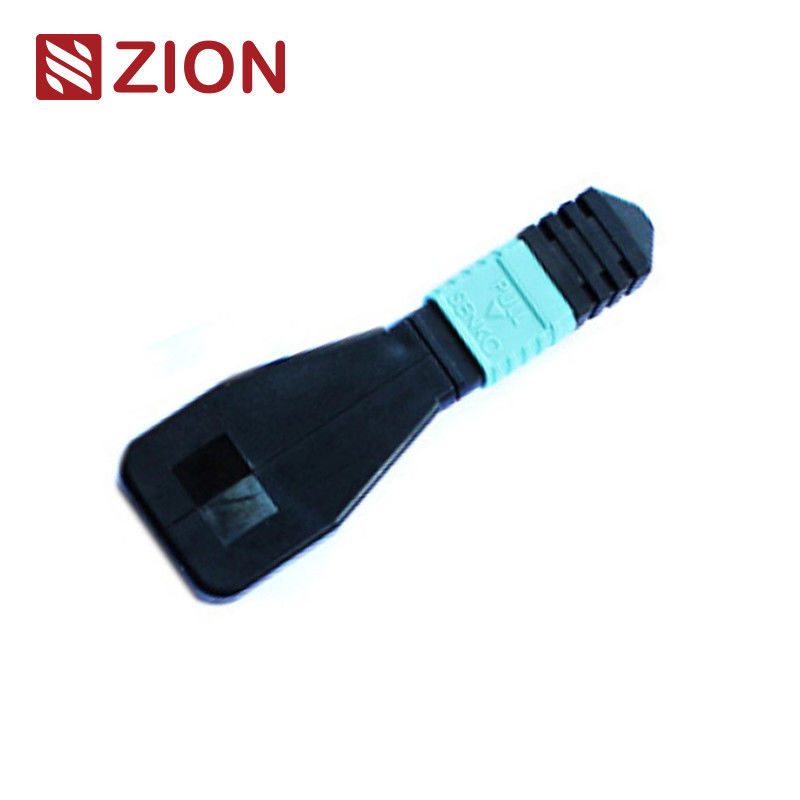

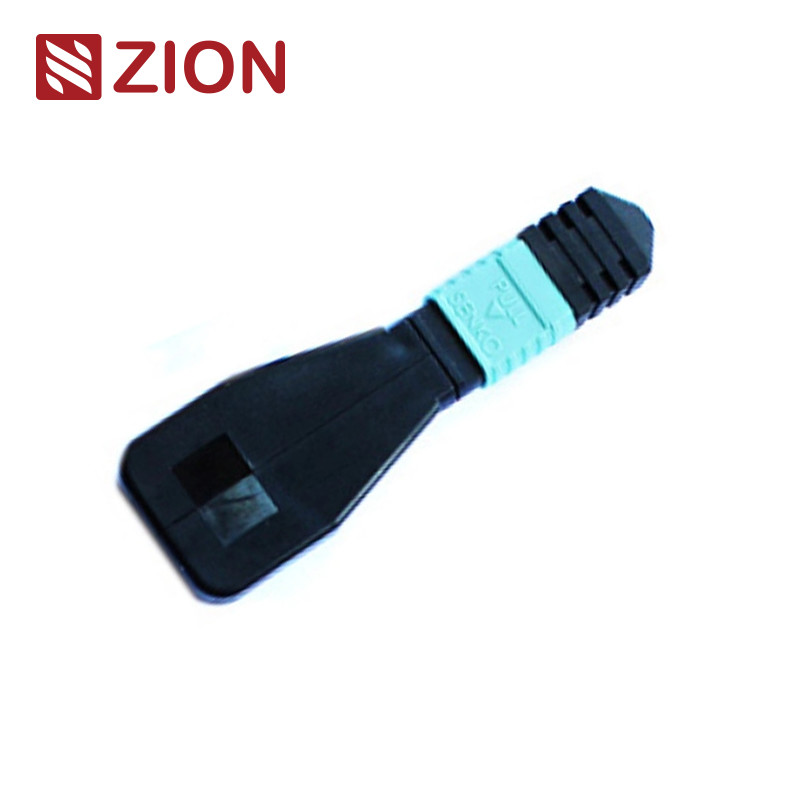

8 Fibers MTP OM3 Fiber Optic Loopback-module voor 40/100G-netwerktests

8F MTP OM3 glasvezel loopback module / kabel

De MTP-loopback bevat MTP-vezel jumpers geconfigureerd in een loopback-arrangement, waarbij beide uiteinden van de vezel worden beëindigd in een MTP-connector om een optisch pad binnen dezelfde connector te creëren.Dit maakt het mogelijk om de capaciteit van het apparaat en de gevoeligheid van de ontvanger te testen., met name in 40/100G-netwerkcommunicatie. Door signalen terug te sturen naar de bron kunnen verschillende mogelijke problemen worden geïdentificeerd,een effectieve test en evaluatie van afzonderlijke componenten of interfaces binnen glasvezelnetwerken mogelijk te maken.

Optische glasvezel loopbacks zijn verkrijgbaar in meerdere configuraties om 8-kern, 12-kern en 24-kern MTP-connectoren met verschillende glasvezelarrangementen voor uitgebreide poort testen te accommoderen.De 8F MTP Fiber Loopback Module verifieert en test transceivers met MTP-interfacesDe 12F-versie ondersteunt 40GBASE-SR4 QSFP+ of 100GBASE-SR4-apparaten, terwijl de 24F-versie is ontworpen voor 100GBASE-SR10 CXP/CFP-apparaten.

MTP Loopback-modules leveren gesloten signalen om de zend- en ontvangfuncties te testen, die veel worden gebruikt in testomgevingen, vooral binnen parallelle optische 40G- en 100G-netwerken.Loopbacks verbinden Transceiver (TX) en Receiver (RX) posities van MTP-transceiver interfacesDeze modules vergemakkelijken en versnellen het testen van optische netwerksegmenten met invoegverlies (IL) wanneer deze zijn aangesloten op MTP-trunks en patch leads.

OMC biedt een uitgebreide lijn van MTP-optische glasvezel-loopback-assemblies voor burn-in-testen en validatie van MTP-netwerkcomponenten en -systemen.Deze samenstellingen testen effectief de capaciteit van de zender en de gevoeligheid van de ontvanger voor telecom- en datacom-eisen, verpakt in compacte behuizingen voor maximale dichtheid in hoge dichtheid toepassingen.

MTP-referentie voor één modus:EIA/TIA-604-5
MTP Single Mode Housing Details:
• SM APC: Groene connectoren + zwarte boot (Standard Loss MTP)
• SM APC: Gele connectoren + zwarte boot (Super Low Loss MTP)

MTP Multimode Referentie:EIA/TIA-604-5
MTP Multimode Housing Details:
• OM1 & OM2 PC: beige aansluitingen + zwarte boot (Standard Loss MTP)
• OM3 & OM4 PC: Aqua connectoren + zwarte boot (Standard & Super Low Loss MTP)
• OM3 & OM4 PC: Heather Violet connectoren + zwarte boot (Standard Loss MTP)

Een loopbacktest omvat het verzenden van een signaal van een communicatieapparaat en het terugzenden naar hetzelfde apparaat om de juiste functionaliteit te verifiëren of defecte netwerkknooppunten op te lossen.Voor het testen van de loopback van glasvezelsOptische loopbacks verifiëren de betrouwbaarheid van de apparaten.het door het apparaat uitgezonden signaal wordt van de zendpoort (Tx) teruggestuurd naar de ontvangpoort (Rx) van hetzelfde onderdeel.

Optische glasvezel loopback testen wordt vaak gebruikt voor het controleren van glasvezel transceivers.Het testen van deze poorten is essentieel voor onderhoud en probleemoplossing.Het testproces stuurt het lasersignaal van de zendpoort terug naar de ontvangpoort.vergelijkt vervolgens het verzonden patroon met het ontvangen patroon om ervoor te zorgen dat ze identiek en foutvrij zijn.

Bij het selecteren van een loopback voor een transceiver moet u rekening houden met het type connector, het type polijst en het type kabel.

Deze gids bevat specifieke glasvezel loopback keuzes voor veelgebruikte glasvezel transceivers.geschikte loopbacks kunnen worden geselecteerd door het begrip van hun interface type, fysiek contact en eisen inzake het type kabel.

Deze glasvezelkabels zijn verpakt in gemakkelijk te hanteren, goed beschermde verpakkingen met OMC-etikettering als standaard.De gebruikte specifieke doos hangt af van de hoeveelheid bestelde goederenOp maat gemaakte verpakkingen zijn beschikbaar.

Wij bieden uitgebreide OEM/ODM diensten, waaronder:
