12 vezels MTP OM3 Fiber Optic Loopback-module voor 40/100G-netwerketests

Zion-code: ZCM2126HXA1

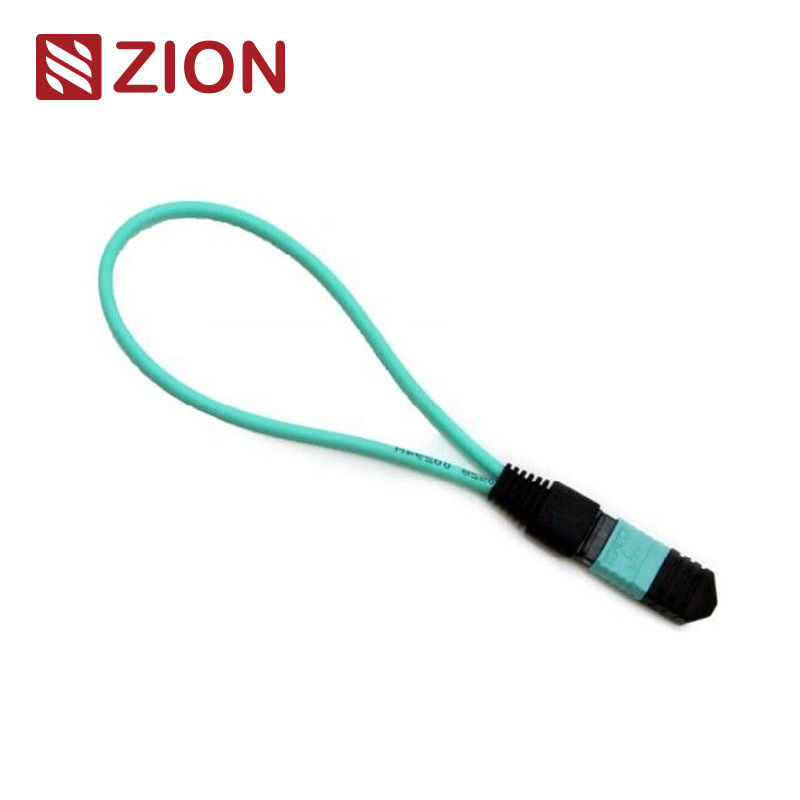

Beschrijving:12F MTP OM3 glasvezel loopback-module / kabel

De MTP-loopback bevat MTP-glasvezelkabels die zijn geconfigureerd in een loopback-opstelling, waarbij beide uiteinden eindigen in een MTP-connector om een ​​continu lichtpad binnen dezelfde connector te creëren. Deze configuratie maakt het testen van de startcapaciteit en ontvangstgevoeligheid van apparaten mogelijk, met name bij 40/100G-netwerkcommunicatie. Door signalen terug te sturen naar de bron helpt het bij het identificeren van verschillende netwerkfenomenen en vergemakkelijkt het effectief testen en evalueren van individuele componenten of interfaces binnen glasvezelnetwerken.

Verkrijgbaar in meerdere optische vezelconfiguraties met 8-core, 12-core en 24-core MTP-connectoren om aan verschillende testpoortvereisten te voldoen. De 12F MTP Fiber Loopback Module maakt specifiek verificatie en testen mogelijk van transceivers met MTP-interfaces voor 40GBASE-SR4 QSFP+ of 100GBASE-SR4-apparaten.

MTP Loopback-modules bieden doorgeluste signalen om zend- en ontvangstfuncties te testen, die veel worden gebruikt in testomgevingen, vooral in parallelle optische 40G- en 100G-netwerken. Loopbacks verbinden de transceiver- (TX) en receiver-posities (RX) van MTP-transceiverinterfaces en kunnen het testen van invoegverlies van optische netwerksegmenten vergemakkelijken wanneer aangesloten op MTP-trunks en patchkabels.

Referentie:EIA/TIA-604-5
Behuizingsdetails:
• SM APC: Groene connectoren + zwarte laars (Standard Loss MTP)
• SM APC: gele connectoren + zwarte laars (Super low loss MTP)

Referentie:EIA/TIA-604-5
Behuizingsdetails:
• OM1 & OM2 PC: Beige connectoren + zwarte laars (Standard Loss MTP)
• OM3 & OM4 PC: Aqua-connectoren + zwarte laars (Standaard & Super low loss MTP)
• OM3 & OM4 PC: Heather Violet-connectoren + zwarte laars (Standard loss MTP)

Bij een loopback-test wordt een signaal van een communicatieapparaat verzonden en teruggestuurd naar hetzelfde apparaat om de juiste functionaliteit te verifiëren of problemen met defecte netwerkknooppunten op te lossen. Voor glasvezel-loopback-tests verifiëren optische loopbacks de operationele betrouwbaarheid van apparaten door het signaal dat wordt uitgezonden vanaf het zend- (Tx)-uiteinde terug te leiden naar het ontvangst- (Rx)-uiteinde van dezelfde component.

Glasvezelloopback-testen worden vaak gebruikt voor het controleren van glasvezeltransceivers. Omdat zendontvangers aparte poorten hebben voor het ontvangen en verzenden van lichtsignalen, is het testen van deze poorten essentieel voor onderhoud. Het testproces leidt het lasersignaal van de zenderpoort terug naar de ontvangerpoort en vergelijkt vervolgens verzonden en ontvangen patronen om er zeker van te zijn dat ze identiek en foutloos zijn.

Houd bij het selecteren van een loopback voor een specifieke transceiver rekening met het connectortype, het polijsttype en het kabeltype. De volgende tabellen bieden selectierichtlijnen voor veelgebruikte zendontvangermodules.

Deze handleiding behandelt specifieke glasvezelloopback-keuzes voor veelgebruikte glasvezeltransceivers. Voor niet genoemde modules kan de selectie worden bepaald door de specificaties van het interfacetype, het fysieke contact en het kabeltype te onderzoeken.

Glasvezelkabels zijn verpakt in gemakkelijk hanteerbare, goed beschermde verpakkingen die standaard zijn gelabeld en gemarkeerd door OMC. De standaardkartonformaten zijn 34×22×15 cm, 44×34×24 cm en 54×39×34 cm. De keuze van de doos is afhankelijk van de bestelhoeveelheid. Aangepaste verpakkingsopties zijn beschikbaar.
