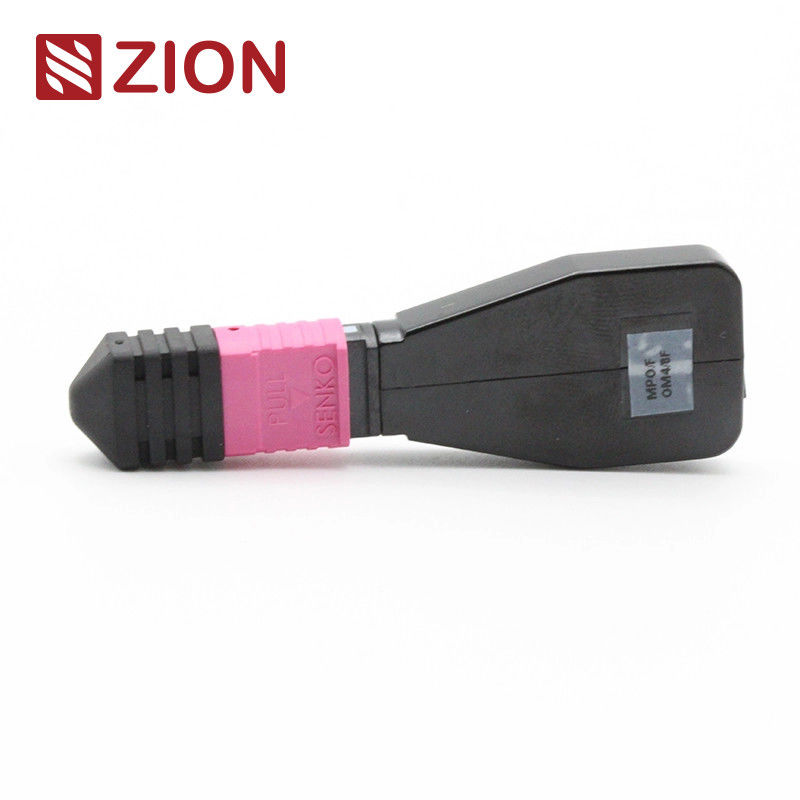

8 vezels MTP OM4 glasvezel loopback-module / kabel
Productidentificatie
Zion-code:ZCM2117HXA1
Zionbeschrijving:8F MTP OM4 glasvezel loopback-module / kabel
De MTP-loopback bevat een MTP-connector die beide uiteinden van de vezel naar dezelfde connector leidt, waardoor een volledige lichtpadlus ontstaat. Dit maakt het testen van de startcapaciteit en ontvangstgevoeligheid van apparaten mogelijk, vooral bij 40/100G-netwerkcommunicatie. Door signalen terug te sturen naar de bron helpt het bij het lokaliseren van verschillende netwerkfenomenen en maakt het effectief testen en evalueren van individuele componenten of interfaces binnen glasvezelnetwerken mogelijk.
Verkrijgbaar in meerdere configuraties voor 8-core, 12-core en 24-core MTP-connectoren met verschillende glasvezelconfiguraties om aan de testpoortvereisten te voldoen. De 8F MTP Fiber Loopback Module verifieert en test specifiek transceivers met MTP-interfaces voor 40GBASE-SR4/CSR4 QSFP+ apparaten.
MTP Loopback-modules bieden lussignalen om zowel zend- als ontvangstfuncties te testen. Ze worden veel gebruikt in testomgevingen, vooral binnen parallelle optische 40G- en 100G-netwerken. Deze loopbacks verbinden de zend- (TX) en ontvangst- (RX) posities van MTP-transceiverinterfaces en kunnen het testen van invoegverlies van optische netwerksegmenten vergemakkelijken wanneer deze zijn aangesloten op MTP-trunks en patchkabels.
Connectoren en industriële normen
MTP Singlemode-referentie:EIA/TIA-604-5
MTP Singlemode-behuizingsdetails:
• SM APC: Groene connectoren + zwarte laars (Standard Loss MTP)
• SM APC: gele connectoren + zwarte laars (Super Low Loss MTP)
MTP Multimode-referentie:EIA/TIA-604-5
MTP Multimode-behuizingsdetails:
• OM1 & OM2 PC: Beige connectoren + zwarte laars (Standard Loss MTP)
• OM3 & OM4 PC: Aqua-connectoren + zwarte laars (Standaard & Super Low Loss MTP)
• OM3 & OM4 PC: Heather Violet-connectoren + zwarte laars (Standard Loss MTP)
- Voldoet aan IEC-normen IEC-61754-7; IEC61755, Telcordia GR-1435-KERN, JIS C5982; TIA-604-5 (FOCIS5)-compatibel
- Gestructureerde bekabeling conform TIA-568-C
- 10G Fibre Channel-compatibel
- 40G en 100G IEEE 802.3-compatibel
Materiaaldetails
Optische specificaties
| Vezeltype | Enkele modus |
| Vezeldiameter | 9/125μm |
| Invoegverlies | SM (G657A1) < 1,0 dB |
| Retourverlies | SM > 50dB |
| Insteek-trektest | Boven 600 keer, IL <0,5 dB |
| Bedrijfstemperatuur | -40℃ tot +80℃ |
Loopback-testen van glasvezel
Een loopback-test verzendt een signaal van een communicatieapparaat en stuurt dit terug naar hetzelfde apparaat om de juiste functionaliteit te verifiëren of problemen met defecte netwerkknooppunten op te lossen. Voor glasvezeltoepassingen verifiëren optische loopbacks de operationele betrouwbaarheid van apparaten door het signaal dat wordt uitgezonden vanaf de zendzijde (Tx) terug te leiden naar de ontvangstzijde (Rx) van dezelfde component.
Toepassingen
Glasvezelloopback-testen worden vaak gebruikt om glasvezeltransceivers te verifiëren. Omdat zendontvangers afzonderlijke poorten hebben voor het ontvangen en verzenden van lichtsignalen, biedt loopback-testen de handigste methode voor het onderhoud van zendontvangers. Het testproces leidt het lasersignaal van de zenderpoort terug naar de ontvangerpoort en vergelijkt vervolgens verzonden en ontvangen patronen om er zeker van te zijn dat ze identiek en foutloos zijn.
- Gecombineerd met 40G of 100G MPO/MTP-interfacetransceivers
- Loopback-modules testen de transmissiecapaciteit en ontvangergevoeligheid van glasvezelnetwerkapparatuur
Naamgevingsregels en informatie over orderbevestiging
Connector en glasvezelkanaal
Polariteit (kanaaluitlijning)
Selectiegids voor specifieke transceivers
Houd bij het selecteren van een loopback voor een transceiver rekening met het connectortype, het polijsttype en het kabeltype. De volgende tabellen bieden selectierichtlijnen voor veelgebruikte zendontvangermodules.
Zion Communication's Hot MPO Fiber Optic Loopback-producten
- 7236013 ZCM1111HXA: 8F MPO SM glasvezel loopback-module / kabel
- 7236014 ZCM1121HXA: 12F MPO SM glasvezel loopback-module / kabel
- 7236015 ZCM1141HXA: 24F MPO SM glasvezel loopback-module / kabel
- 7236016 ZCM1116HXA: 8F MPO OM3 glasvezel loopback-module / kabel
- 7236017 ZCM1126HXA: 12F MPO OM3 glasvezel loopback-module / kabel
- 7236018 ZCM1146HXA: 24F MPO OM3 glasvezel loopback-module / kabel
- 7236019 ZCM1117HXA: 8F MPO OM4 glasvezel loopback-module / kabel
- 7236020 ZCM1127HXA: 12F MPO OM4 glasvezel loopback-module / kabel
- 723602: ZCM1147HXA: 24F MPO OM4 glasvezel loopback-module / kabel
- 7236022 ZCM2111HXA: 8F MTP SM glasvezel loopback-module / kabel
- 7236023 ZCM2121HXA: 12F MTP SM glasvezel loopback-module/kabel
- 7236024 ZCM2141HXA: 24F MTP SM glasvezel loopback-module/kabel
- 7236025 ZCM2116HXA: 8F MTP OM3 glasvezel loopback-module / kabel
- 7236026 ZCM2126HXA: 12F MTP OM3 glasvezel loopback-module / kabel
- 7236027 ZCM2146HXA: 24F MTP OM3 glasvezel loopback-module / kabel
- 7236028 ZCM2117HXA: 8F MTP OM4 glasvezel loopback-module / kabel
- 7236029 ZCM2127HXA: 12F MTP OM4 glasvezel loopback-module / kabel
- 7236030 ZCM2147HXA: 24F MTP OM4 glasvezel loopback-module / kabel
Verpakking
Deze glasvezelkabels zijn standaard verpakt in een gemakkelijk hanteerbare, goed beschermde verpakking, gelabeld en gemarkeerd door OMC. Beschikbare doosformaten zijn onder meer 34×22×15 cm, 44×34×24 cm en 54×39×34 cm. De keuze van de doos is afhankelijk van de bestelhoeveelheid. Aangepaste verpakkingsopties zijn beschikbaar.
OEM/ODM-diensten
- Aangepaste kabelkleur, bedrukking en mantelmateriaal
- Aangepaste connectorkleuren
- OEM-labels, identificatieringen, kabellabels, dozen en verzendmarkeringen
- Verschillende kwaliteitsniveaus beschikbaar
