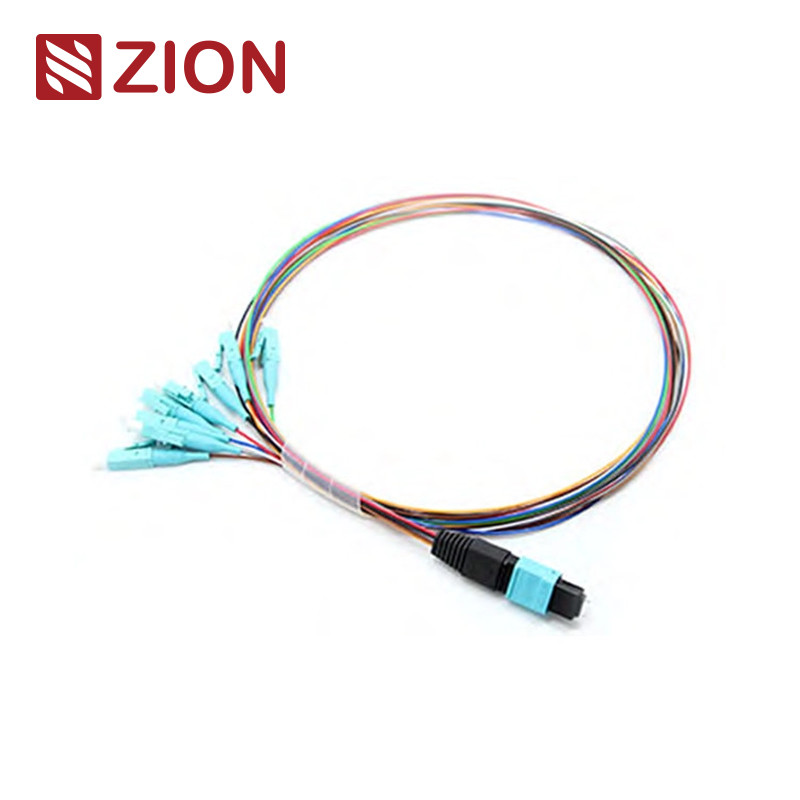

8 Vezel MTP naar LC Fan-out Patchkabel
8F MTP(male) -LC Fan-out 0.9mm 30-35cm Patchkabel
Productidentificatie
Zion Code: ZCM16117X
Zion Beschrijving: 8F MTP(male) -LC Fan-out 0.9mm 30-35cm Patchkabel
De MTP-connector is een multi-vezel push-on connectortype dat is ontworpen voor omgevingen met hoge dichtheid. Dit pre-connectiesysteem wordt voornamelijk gebruikt in datacenters, fiber-to-the-building-toepassingen en interne verbindingen binnen optische transceiverapparatuur zoals 40G-, 100G- en QSFP+-modules.
MTP-connectortypes worden onderscheiden volgens IEC 61754-7-voorschriften op basis van kernnummers, geslacht (mannelijk/vrouwelijk) en polijsttype (PC of APC).
Deze 8-vezel harnesskabel maakt een directe verbinding mogelijk tussen QSFP+ naar (4) SFP+-poorten zonder patchpanelen of tussenliggende trunks. Hij is specifiek ontworpen voor fiber patching met hoge dichtheid in datacenters waar ruimteoptimalisatie en vereenvoudigd kabelbeheer cruciaal zijn.
Industriële normen en specificaties
MTP Connector Normen
MTP Singlemode Referentie: EIA/TIA-604-5
Behuizingsdetails: SM APC: Groene connectoren + zwarte boot (Standaard verlies MTP)
SM APC: Gele connectoren + zwarte boot (Super laag verlies MTP)
MTP Multimode Referentie: EIA/TIA-604-5
Behuizingsdetails: OM1&OM2 PC: Beige connectoren + zwarte boot
OM3&OM4 PC: Aqua connectoren + zwarte boot
OM3&OM4 PC: Heather Violet connectoren + zwarte boot
- Voldoet aan IEC-norm IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5(FOCIS5) compliant
- Gestructureerde bekabeling per TIA-568-C
- 10G Fiber Channel Compliant
- 40G en 100G IEEE 802.3 compliant
Andere Connector Normen
- SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 en JIS C5973
- LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 en JIS C5973
- FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13 en JIS C5973
- ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 en JIS C5973
- E2000: IEC61754-15
Beschikbare Vezeltypes
- G657A1 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- G657A2/B2 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- G657B3 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM1 62.5/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM2 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM3 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM4 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM5 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
Optische Prestatiespecificaties
Invoegverlies
MTP Singlemode (APC):
Standaard verlies: ≤0.75dB(max), ≤0.50dB(Typisch)
Super Laag verlies: ≤0.35dB(max), ≤0.20dB(Typisch)
MTP Multimode (PC):
Standaard verlies: ≤0.6dB(max), ≤0.50(Typisch)
Super Laag verlies: ≤0.35dB(max), ≤0.20dB(Typisch)
LC/SC/FC/ST Singlemode (APC): ≤0.3dB
LC/SC/FC/ST Multimode (PC): ≤0.3dB
Retourverlies
MTP Singlemode (APC): ≥60dB
MTP Multimode (PC): ≥25dB
LC/SC/FC/ST: APC≥60dB; UPC≥50dB
Mechanische & Milieuspecificaties
- Duurzaamheid: <0.3dB typische verandering (200 paringen)
- Uitwisselbaarheid: ≤0.2dB
- Invoeg-trektest: 500 keer, IL＜0.5dB
- Treksterkte: >70N
- Insteektijden: >600
- Bedrijfstemperatuur: -40°C tot +85°C
Belangrijkste Kenmerken
Laag invoegverlies, hoog retourverlies
MT-gebaseerde multi-vezel connector (4,8,12,24 vezels)
Economische massaterminatie-oplossing
Ontworpen voor toepassingen met laag verlies en standaard verlies
Robuuste ronde kabel, ovale kabel en blote lintopties
Kleurgecodeerde behuizingen voor eenvoudige identificatie
Uitstekende herhaalbaarheid en uitwisselbaarheid
Productvoordelen
- Hoge kwaliteit - In de fabriek voorgeconfectioneerd, getest met documentatie
- Ruimtebesparend - Kleine diameters verminderen het kabelvolume in datacenters
Tijdefficiënt - Plug-and-play-ontwerp vermindert de installatietijd
Deze kabelassemblage met hoge dichtheid wordt gebruikt in drie primaire gebieden:
- Datacenters met hoge dichtheid
- Fiber-to-the-building-toepassingen
- Interne verbindingen binnen glasvezelapparatuur
Standaard kartonmaten: 34×22×15 cm; 44×34×24 cm; 54×39×34 cm. Kartonselectie is afhankelijk van de bestelhoeveelheid. Aangepaste verpakking beschikbaar.
