Durability: | <0.3dBtypical change, 200 matings | Interchangeability: | ≤0.2dB |
---|---|---|---|
Tensile strength: | >70N | Insert-pull Test: | Above 600 times, IL<0.5dB |
Operating Temperature (℃): | -40 to + 85°C |
Zion Code | Zion Description | |||||||

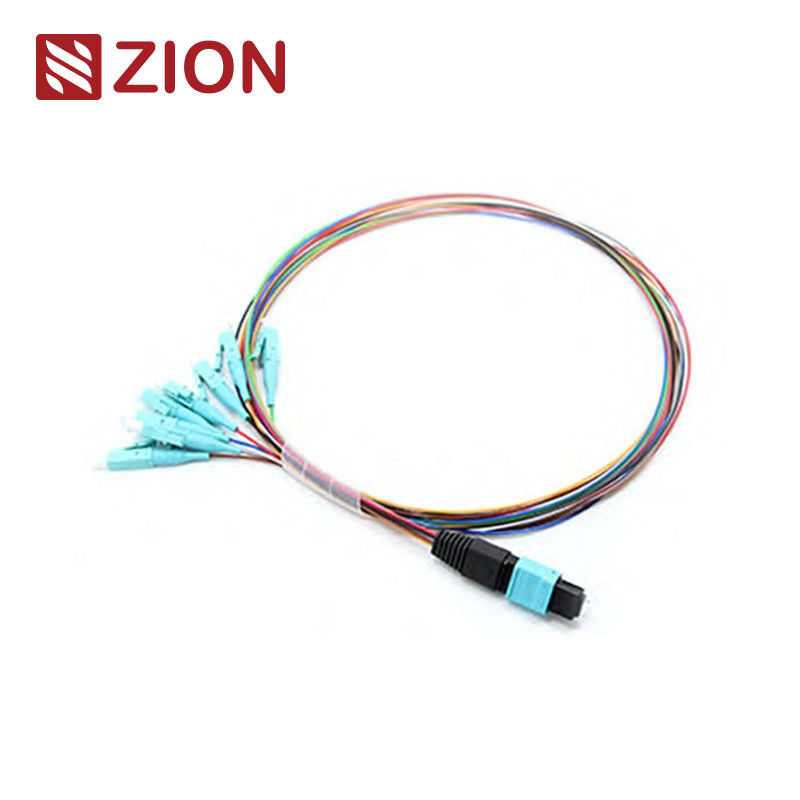

ZCM16117X | 8F MTP (mannetje) - LC-Fan-out 0.9mm 3035cm Flardkabel | |||||||
De MTP-schakelaar is een type van vezel connecter. MTP (multi-Vezelduw) is een multi-core vezel connecter type. Het hoge - dichtheidsvezel pre - de verbindingssysteem wordt van MTP momenteel hoofdzakelijk gebruikt in de toepassing van hoogte - dichtheidsmilieu's van datacentra, de toepassing van optische vezel op het gebouw, en de interne verbindingstoepassingen binnen het optische zendontvangermateriaal zoals het optische apparaat, 40G, 100G, QSFP+. | ||||||||
MTP-de schakelaartypes worden onderscheiden volgens de verordeningen van CEI 61754-7: kernaantallen (serieaantal), mannelijk hoofd (Mannetje, Wijfje), polariteit (PC of APC). | ||||||||
Fanout 0.9mm wordt van SM 8F MTP- LC/SC/FC/ST kabel geoptimaliseerd voor 40G QSFP+ PLR4 aan de optica directe verbinding en high-density van 10G SFP+ LR datacentrumtoepassingen. Fanout 0.9mm wordt van OM3/OM4 8F MTP- LC/SC/FC/ST kabel geoptimaliseerd voor 40G QSFP+ SR4 aan SR van 10G SFP+, 100G QSFP SR4 aan de optica directe verbinding en high-density van 25G SFP-25g-SR-s datacentrumtoepassingen. Deze kabel van de 8 Vezeluitrusting wordt gebruikt voor een directe verbinding tussen QSFP+ aan (4) SFP+-havens zonder flardpanelen of middenboomstammen binnen - tussen. |
||||||||
MTP (mannetje) - LC/SC/FC/ST-Fan-out 0.9mm wordt 30cm flardkabel ontworpen want de de modulecassettes van mtp-LC LGX met de schakelaar van MTP en LC/SC/FC/ST-op elk eind worden geëindigd. Het wordt specifiek ontworpen voor high-density vezel herstellend in datacentra die de behoefte ruimtebesparing en de problemen van het kabelbeheer vermindert. |
De Industriële Norm van schakelaars:
Schakelaar | Verwijzing | Huisvestingsdetails | ||||||
Singlemode MTP | Eia/tia-604-5 | SM APC: Groene connectors+black-laars (Standaardverlies MTP) SM APC: Gele connectors+black-laars (Super MTP met beperkte verliezen) |
||||||
Multimode MTP | Eia/tia-604-5 | OM1&OM2 PC: Beige connectors+black-laars (Standaardverlies MTP) OM3&OM4 PC: Aquaconnectors+black laars (Standard&Super MTP met beperkte verliezen) OM3&OM4 PC: De laars van Heather Violet connectors+black (Standaardverlies MTP) |
voldoet CEI-aan Norm CEI-61754-7; IEC61755, Telcordia-gr.-1435-KERN, JIS C5982; Tia-604-5 (FOCIS5) volgzame Gestructureerde aanleg van kabelnetten per tia-568-c | ||||||||
Volgzaam de Vezelkanaal van 10G | ||||||||
40G en 100G-IEEE 802,3 |
De Industriële Norm van andere schakelaars:
Sc: TIA/EIA, FOCIS3, GR.-326.NTT-SC IEC61754-4 EN JIS C5973 | ||||||||
LC: TIA/EIA, FOCIS10, GR.-326 EIA/TIA-604-10, IEC61754-20 EN JIS C5973. | ||||||||
FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR.-326. IEC61754-13 EN JIS C5973 | ||||||||
ST: TIA/EIA, FOCIS2, GR.-326. Iec61754-2 en JIS C5973 Enz. | ||||||||
E2000: IEC61754-15 |
Beschikbaar voor
G657A1 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000 | ||||||||
G657A2/B2 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000 | ||||||||
G657B3 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000 | ||||||||
OM1 62.5/125 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000 | ||||||||
OM2 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000 | ||||||||
OM3 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000 | ||||||||
OM4 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000 | ||||||||
OM5 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000 |
Optische Specificaties:
Specificatiepunten. | Enige wijze (APC 8 opgepoetste graad) | Multimode (het Vlakke poetsmiddel van PC) | ||||||
nsertionverlies (MTP) (CEI 61300-3-34) |
Standaardverlies: (maximum) ≤0.75dB, (Typische) ≤0.50dB Super Met beperkte verliezen: (maximum) ≤0.35dB, (Typische) ≤0.20dB |
Standaardverlies: (maximum) ≤0.6dB, (Typische) ≤0.50 Super Met beperkte verliezen: (maximum) ≤0.35dB, (Typische) ≤0.20dB |
||||||
Toevoegingsverlies (LC/SC/FC/ST) (CEI 61300-3-6) |
≤0.3dB | ≤0.3dB | ||||||
Terugkeerverlies (MTP) | ≥60dB (8degree die oppoetst) | ≥25dB | ||||||
Terugkeerverlies (LC/SC/FC/ST) | APC≥60dB; UPC≥50dB | ≥35dB | ||||||
Duurzaamheid | <0> | |||||||
Uitwisselbaarheid | ≤0.2dB | |||||||
Treksterkte | >70N | |||||||
Tussenvoegsel-trekkracht Test | Hierboven 600 keer, IL <0.5dB | |||||||
Werkende Temperatuur (℃) | ·- 40 aan + 85°C |
Eigenschappen:
laag toevoegingsverlies, hoog terugkeerverlies | ||||||||
MT gebaseerde multi-Vezel de Schakelaar, 8,12 en 24 assemblage van de vezelschakelaar beëindiging en | ||||||||
economische oplossing voor massa-beëindiging van vezel | ||||||||
ontworpen voor verlies met beperkte verliezen en standaardsm en MM.toepassingen | ||||||||
ruw gemaakt om kabel, ovale kabel en naakte beschikbare lintopties | ||||||||
kleur gecodeerde beschikbare huisvesting om vezeltype, poetsmiddeltype en/of schakelaarrang te onderscheiden | ||||||||
goed in herhaalbaarheid en ruilbaarheid |
Toepassing:
De Schakelaars van MTP van elk van OMC zijn van Senko/Nissin/Sumitomo. MTP- LC/SC/FC/ST-Fanout 0.9mm kabel is een soort hoogte - de assemblage van de dichtheidskabel dat over het algemeen gebruik op drie gebieden is. | ||||||||
de Data Centertoepassing met hoog dicht graadmilieu | ||||||||
de optische vezel aan het gebouw | ||||||||
de interne connectortoepassing in vezelmateriaal. |
Fanout 0.9mm van MPO- LC van Zion Communication Hete kabel
Zion Code | Zion Description | |||||||
7236031 | ZCM16117X | 8F MPO (mannetje) - LC-Fan-out 0.9mm 3035cm Flardkabel | ||||||
7236032 | ZCM16127X | 12F MPO (mannetje) - LC-Fan-out 0.9mm 3035cm Flardkabel | ||||||
7236033 | ZCM16157X | 24F MPO (mannetje) - LC-Fan-out 0.9mm 3035cm Flardkabel | ||||||
7236034 | ZCM26117X | 8F MTP (mannetje) - LC-Fan-out 0.9mm 3035cm Flardkabel | ||||||
7236035 | ZCM26127X | 12F MTP (mannetje) - LC-Fan-out 0.9mm 3035cm Flardkabel | ||||||
7236036 | ZCM26157X | 24F MTP (mannetje) - LC-Fan-out 0.9mm 3035cm Flardkabel |
Noemende Rules&Order-Bevestigingsinformatie:
Schakelaar | Vezelkanaal |
De details van het materiaal
Verpakking
Het gemakkelijk genomen en goed-beschermde dit is pakket van de vezel optische kabel geëtiketteerd en geëtiketteerd door OMC als gebrek. Standaardkartongrootte: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm. Welk te gebruiken karton hangt van goederen Qty af. De verpakking kan worden aangepast. | ||||||||
OEM/ODM de dienst voor u
1. Kabelkleur, drukwoord, materiaal van kabeljasje, de kleur van de schakelaar | ||||||||
2. OEM het Etiket, identificeert ring, het etiket van de kabel, doos, die tekens verschepen | ||||||||
3. Verschillend Kwaliteitsniveau. |
