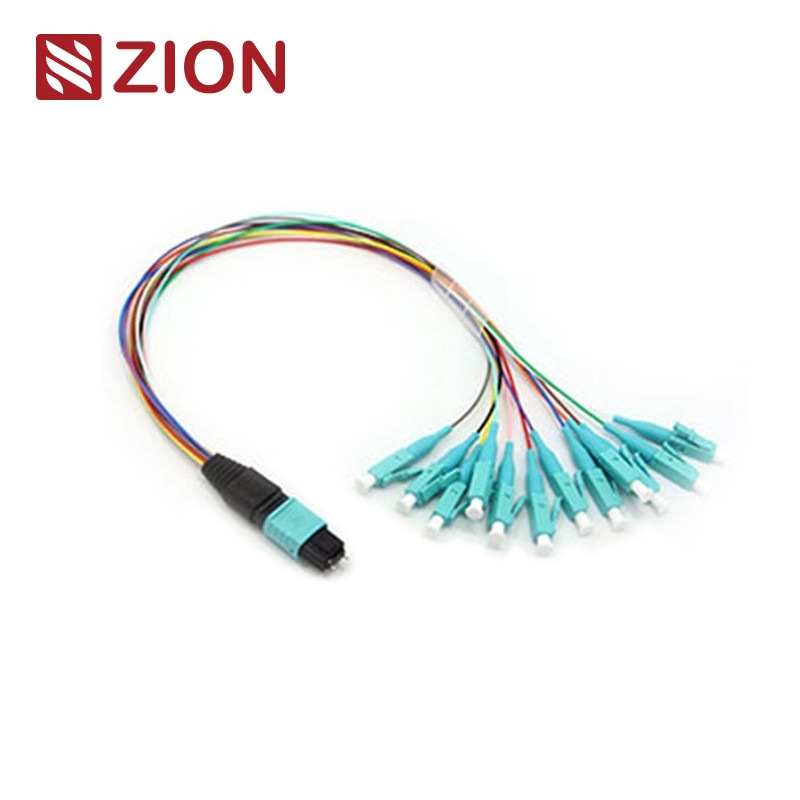

12 Vezels MTP-LC Fan-out 0.9mm 30-35cm Glasvezel Patchkabel voor High-Density Datacenters

12F MTP(mannelijk) - LC Fan-out 0.9mm 30-35cm Patchkabel

De MTP-connector is een multi-vezel push-on connectortype dat is ontworpen voor omgevingen met hoge dichtheid. Dit systeem wordt voornamelijk gebruikt in datacenters, fiber-to-the-building-toepassingen en interne verbindingen binnen optische transceiverapparatuur zoals 40G, 100G en QSFP+ apparaten.

MTP-connectortypes worden onderscheiden volgens IEC 61754-7-voorschriften op basis van kernnummers (arraynummer), geslacht (Mannelijk/Vrouwelijk) en polariteit (PC of APC).

Deze 12F MTP-LC Fan-out 0.9mm kabel is specifiek ontworpen voor:

• 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4-systemen
• Datacentermilieu's met hoge dichtheid
• 10/40/100G datacentertoepassingen met hoge dichtheid
• Het aansluiten van (6) SFP+ in MTP-adapterpanelen en MTP-trunk-systemen

• Voldoet aan IEC-norm IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5(FOCIS5) compliant
• Gestructureerde bekabeling per TIA-568-C
• 10G Fiber Channel Compliant
• 40G en 100G IEEE 802.3 compliant

• SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 en JIS C5973
• LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 en JIS C5973
• FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13 en JIS C5973
• ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 en JIS C5973
• E2000: IEC61754-15

• G657A1 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
• G657A2/B2 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
• G657B3 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
• OM1 62.5/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
• OM2 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
• OM3 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
• OM4 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
• OM5 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000

• Invoegverlies (LC/SC/FC/ST) Singlemode: ≤0.3dB
• Invoegverlies (LC/SC/FC/ST) Multimode: ≤0.3dB
• Retourverlies (MTP) Singlemode: ≥60dB
• Retourverlies (MTP) Multimode: ≥25dB
• Retourverlies (LC/SC/FC/ST): APC≥60dB; UPC≥50dB
• Duurzaamheid: <0.3dB typische verandering (200 paringen)
• Uitwisselbaarheid: ≤0.2dB
• Invoeg-trektest: 500 keer, IL＜0.5dB
• Treksterkte: >70N
• Insteektijden: >600
• Bedrijfstemperatuur Singlemode: -40°C tot +85°C

• Laag invoegverlies, hoog retourverlies
• MT-gebaseerde Multi-vezel connector met 4,8,12 en 24 vezelterminaties
• Economische oplossing voor massaterminatie van vezels
• Ontworpen voor laag verlies en standaard verlies SM- en MM-toepassingen
• Robuuste ronde kabel, ovale kabel en blote lintopties
• Kleurgecodeerde behuizingen voor eenvoudige identificatie van vezeltype en polijsttype
• Uitstekende herhaalbaarheid en uitwisselbaarheid

• Hoge kwaliteit - In de fabriek voorgeconfectioneerd, getest en verpakt met testrapporten
• Verminderd kabelvolume - Kleine diameters verbeteren de airconditioning in datacenters
• Tijdbesparend - Plug-and-play-ontwerp vermindert de installatietijd aanzienlijk

Alle OMC MTP-connectoren zijn afkomstig van Senko/Nissin/Sumitomo. Deze kabelassemblage met hoge dichtheid wordt gebruikt in drie primaire gebieden:

• Datacentermilieu's met hoge dichtheid
• Fiber-to-the-building-installaties
• Interne connectortoepassingen in vezelapparatuur

• ZCM16117: 8F MPO(mannelijk) -LC Fan-out 0.9mm 30-35cm Patchkabel
• ZCM16127: 12F MPO(mannelijk) -LC Fan-out 0.9mm 30-35cm Patchkabel
• ZCM16157: 24F MPO(mannelijk) -LC Fan-out 0.9mm 30-35cm Patchkabel
• ZCM26117: 8F MTP(mannelijk) -LC Fan-out 0.9mm 30-35cm Patchkabel
• ZCM26127: 12F MTP(mannelijk) -LC Fan-out 0.9mm 30-35cm Patchkabel
• ZCM26157: 24F MTP(mannelijk) -LC Fan-out 0.9mm 30-35cm Patchkabel

Dit glasvezelkabelpakket is ontworpen voor eenvoudige hantering en bescherming, en wordt door OMC als standaard geëtiketteerd en gemarkeerd.

Standaard kartonmaten: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm. De kartonselectie is afhankelijk van de bestelhoeveelheid. Aangepaste verpakking beschikbaar.

Aanpassingsopties omvatten:

• Kleur van de kabel, afdruktekst, materiaal van de kabelmantel
• Kleur aanpassing van de connector
• OEM-etikettering, identificatieringen, kabellabels
• Aangepaste dozen en verzendmarkeringen
• Verschillende kwaliteitsniveaus beschikbaar
