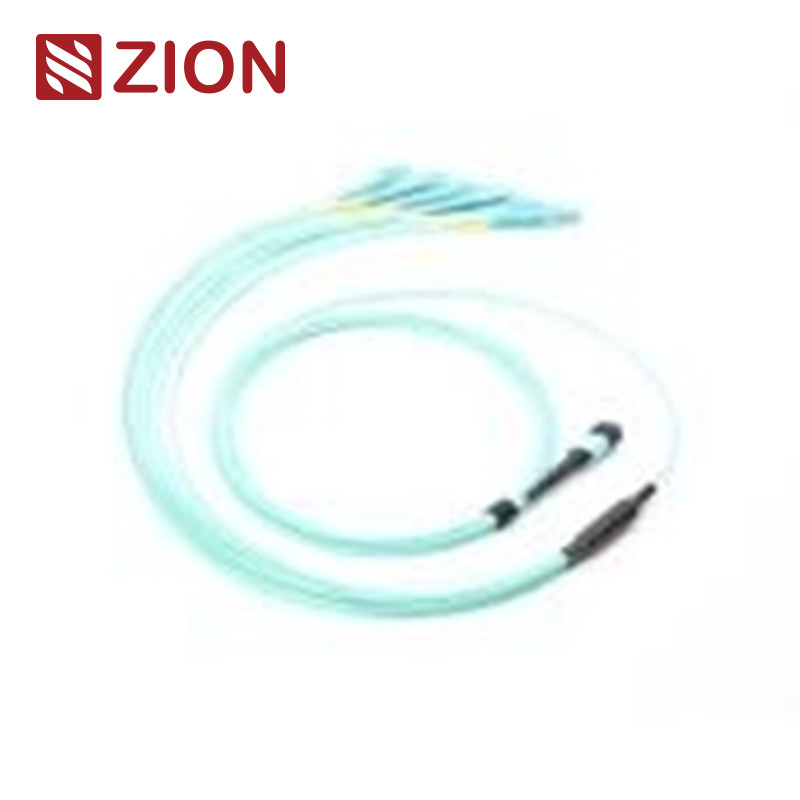

12 vezels MPO naar LC OM3 glasvezel MPO-LC 2,0 mm rechte harnaskabels

Zion Code en beschrijving

Zion Code: ZCM11A27HAAX

Beschrijving:

DeZCM11A27HAAXis een12F MPO OM3 Glasvezel MPO-LC 2,0 mm rechte kabel, speciaal ontworpen voor gegevens met een hoge dichtheid

Centrale toepassingen, verbindingen van glasvezel tot gebouw en interne verbindingen binnen optische transceiverapparatuur (bv. 40G, 100G QSFP+).

Belangrijkste kenmerken:

• MPO (Multi-Fiber Push On)Connector: Een hoogdichte glasvezelconnector die vaak wordt gebruikt in datacenters en glasvezelnetwerken.
• Fiberconfiguratie: 12 vezels MPO tot 6 LC duplex (6xLC uniboot; 12 LC simplex) uitschakelkabels.
• Prestaties: Geoptimaliseerd voor40G QSFP+ PLR4 tot 10G SFP+ LRrechtstreekse verbindingen die een efficiënte gegevensoverdracht met minimale bekabeling mogelijk maken en de rommel in omgevingen met een hoge dichtheid verminderen.
• Kabelontwerp: Rechte kabels, ontworpen voor ruimtebesparing en eenvoudig beheer van kabels in datacenters.
• Toepassingen: Ideaal voor 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 en 10/40/100G datacentertoepassingen met een hoge dichtheid.

Industriële standaard voor connectoren:

• MPO SingleMode: IEC 61754-7 (SM APC: Groene connectoren + zwarte boot voor MPO met standaardverlies, SM APC: Gele connectoren + zwarte boot voor MPO met superlaagverlies)
• MPO Multimode: IEC 61754-7 (OM1 en OM2 PC: beige aansluitingen + zwarte boot voor MPO met standaardverlies, OM3 en OM4 PC: Aqua aansluitingen + zwarte boot)
• Andere verbindingen: SC, LC, FC, ST en E2000, die allemaal aan hun respectieve industriële normen voldoen (bijv. TIA/EIA, FOCIS3, GR-326).

Optische specificaties:

• Invoegingsverlies (MPO):
  • Standaardverlies: ≤ 0,75 dB (maximum), ≤ 0,50 dB (typisch)
  • Superlage verliezen: ≤0,35 dB (maximum), ≤0,20 dB (typisch)
• Invoegverlies (LC/SC/FC/ST): ≤ 0,3 dB
• Verlies van rendement (MPO): ≥ 60 dB (voor Single Mode met APC 8-graden polijst)
• Verlies van het rendement (LC/SC/FC/ST)Voor de toepassing van deze richtlijn geldt:
• Duurzaamheid: < 0,3 dB typische verandering na 200 paringen, 500 in- en uittrekcycli met IL < 0,5 dB
• Treksterkte: > 70N
• Werktemperatuur: -40°C tot +85°C

Kenmerken:

• Laag invoegverlies: zorgt voor minimale signaalvermindering.
• Hoog rendementverlies: Biedt hogere prestaties door het verminderen van reflecties.
• MT-gebaseerde multi-vezelconnector: Verkrijgbaar in 4, 8, 12 en 24 vezelconfiguraties voor massabeëindiging.
• Opties voor robuuste kabels: Verkrijgbaar in ronde, ovale en kaalbandkabels, die zijn ontworpen om met hoge dichtheid omgevingen om te gaan.
• Kleurencodes: Beschikbaar voor het onderscheiden van vezeltype, poetstype en connectorkwaliteit.
• Herhaalbaarheid en uitwisselbaarheid: Betrouwbare en consistente prestaties.

Voordelen van MTP/MPO-patchkabels:

• Hoge kwaliteit: Fabriek vooraf afgewerkt, getest en verpakt met testrapporten voor kwaliteitsborging.
• Ruimtebesparing: Kleine diameters verminderen het kabelvolume en verbeteren de airconditioning in datacenters.
• Tijdbesparing: Plug-and-play ontwerp verkort de installatietijd door onmiddellijk gebruik mogelijk te maken.

Toepassingen:

• Datacentrum: Geoptimaliseerd voor high-density fiber patching, waardoor snelle en efficiënte verbindingen tussen hogesnelheidsapparatuur zoals QSFP+ en SFP+-poorten mogelijk zijn.
• Optische vezels voor gebouwen: Ondersteunt glasvezelontplooiing voor verbindingen van gebouw tot gebouw.
• Interne apparatuurverbindingen: wordt gebruikt in optische apparaten voor interne verbindingen in netwerkapparatuur.

Naamgeving Regels&Order Confirmation Information:

Zion Communication's Hot MPO-LC rechte harnaskabels

• 7236037 ZCM11A12HIAX: : 8F MPO SM Glasvezel MPO-LC 2,0 mm Rechte harnaskabels

• 7236038 ZCM11A22HIAX: : 12F MPO SM Glasvezel MPO-LC 2,0 mm Rechte kabels

• 7236039 ZCM11A52HIAX: : 24F MPO SM Glasvezel MPO-LC 2,0 mm Rechte harnaskabels

• 7236040 ZCM11A17HAAX: : 8F MPO OM3 Glasvezel MPO-LC 2,0 mm Rechte harnaskabels

• 7236041 ZCM11A27HAAX: : 12F MPO OM3 Glasvezel MPO-LC 2,0 mm Rechte harnaskabels

• 7236042 ZCM11A57HAAX: : 24F MPO OM3 Glasvezel MPO-LC 2,0 mm Rechte harnaskabels

• 7236043 ZCM11A18HMAX: : 8F MPO OM4 Glasvezel MPO-LC 2,0 mm Rechte harnaskabels

• 7236044 ZCM11A28HMAX: : 12F MPO OM4 Glasvezel MPO-LC 2,0 mm Rechte harnaskabels

• 7236045 ZCM11A58HMAX: : 24F MPO OM4 Glasvezel MPO-LC 2,0 mm Rechte harnaskabels

• 7236046 ZCM21A12HIAX: : 8F MTP SM Glasvezel MPO-LC 2,0 mm Strakke harnaskabels

• 7236047 ZCM21A22HIAX: : 12F MTP SM Glasvezel MPO-LC 2,0 mm Rechte harnaskabels

• 7236048 ZCM21A52HIAX: : 24F MTP SM Glasvezel MPO-LC 2,0 mm Rechte kabels

• 7236049 ZCM21A17HAAX: : 8F MTP OM3 Glasvezel MPO-LC 2,0 mm Rechte harnaskabels

• 7236050 ZCM21A27HAAX: : 12F MTP OM3 Glasvezel MPO-LC 2,0 mm Rechte harnaskabels

• 7236051 ZCM21A57HAAX: : 24F MTP OM3 Glasvezel MPO-LC 2,0 mm Rechte harnaskabels

• 7236052 ZCM21A18HMAX: : 8F MTP OM4 Glasvezel MPO-LC 2,0 mm Rechte riemkabels

• 7236053 ZCM21A28HMAX: : 12F MTP OM4 Glasvezel MPO-LC 2,0 mm Rechte harnaskabels

• 7236054 ZCM21A58HMAX: : 24F MTP OM4 Glasvezel MPO-LC 2,0 mm Rechte harnaskabels

Verbindingsvezelkanaal

Drie verbindingsmethoden helpen de juiste MTP/MPO-polariteit te behouden

MPO ¢12 x LC Simplex-structuur-type 1

MPO ¢6 x LC Duplex-structuur-type 2-type A

MPO ¢6 x LC Duplex-structuur-type 2-type B

MPO ¢Polariteit voor MPO ¢6 x Uniboot LC-structuur-type 3

Informatie over het materiaal

Verpakking

Dit gemakkelijk te nemen en goed beschermde glasvezelkabelpakket is standaard door OMC gemarkeerd.

Standaard kartondimensies: 34*22*15 cm; 44*34*24 cm ; 54*39*34 cm.

De verpakking kan aangepast worden.

OEM/ODM-service voor u

• Kleur van de kabel, drukwoord, materiaal van de kabelmantel, kleur van de connector
• OEM-label, identificatie ring, kabel ¢s-label,doos, verzendmerken
• Verschillende kwaliteitsniveaus.
