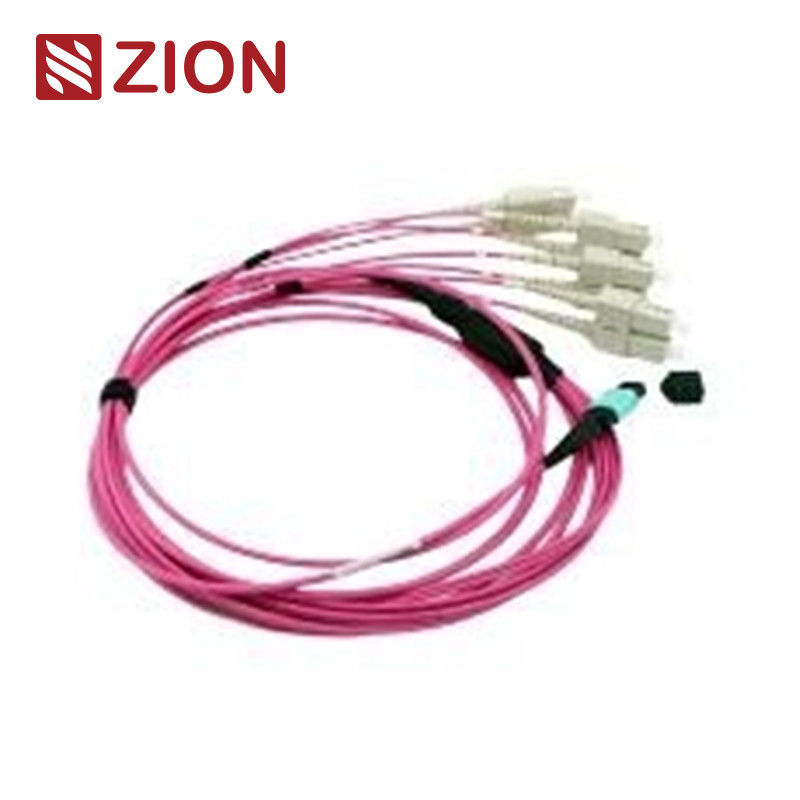

8 Vezels OM4 MPO-LC Harness Kabel 2.0mm Recht voor High-Density Datacenters

Basisinformatie

Plaats van herkomst:	China
Merknaam:	HELLOSIGNAL® OR OEM

Min. bestelaantal:	50st
Verpakking Details:	10 stuks / plastic zak
Levertijd:	Normaal gesproken 25 dagen na ontvangst van de aanbetaling.
Betalingscondities:	T/T
Levering vermogen:	geen limiet

Beste prijs Contact nu

Gedetailleerde informatie

Duurzaamheid:	<0.3dB typische verandering, 200 paringen	Uitwisselbaarheid:	≤0,2dB
Inbreng-trekproef:	500 maal, IL < 0,5 dB	Treksterkte:	>70N
Werktemperatuur (°C):	-40 tot +85°C
Markeren:	8 vezels MPO-LC kabelboom , OM4 MPO-LC kabelboom , 2

Productomschrijving

8 vezels MPO tot LC OM4 Glasvezel MPO-LC 2.0 mm rechtharnaskabels

Zions productinformatie

Zion Code:ZCM11A18HMAX
Zion Beschrijving:8F MPO OM4 Glasvezel MPO-LC 2,0 mm rechte harnaskabels

De MPO-connector is een multi-vezel push-on connector ontworpen voor omgevingen met een hoge dichtheid.en interne verbindingen binnen optische transceiverapparatuur die 40G ondersteunt, 100G en QSFP+ technologieën.

MPO-connectoren zijn gestandaardiseerd volgens IEC 61754-7-specificaties, die het aantal kernen, het geslacht (man/vrouw) en de polariteit (PC of APC) definiëren.

These 8-core MPO to Duplex (4xLC uniboot) or Simplex (4xLC) straight harness cable assemblies are optimized for direct connections between 40G QSFP+ PLR4 and 10G SFP+ LR optics in high-density data center applications.

Standaarden en specificaties voor connectoren

MPO SingleMode

Referentie:IEC 61754-7
Detail van de woning:SM APC: Groene aansluitingen + zwarte boot (Standard Loss MPO)
SM APC: Gele connectoren + zwarte boot (Super Low Loss MPO)

MPO Multimode

Referentie:IEC 61754-7
Detail van de woning:
OM1 & OM2 PC: Beige connectoren + zwarte boot (Standard Loss MPO)
OM3 & OM4 PC: Aqua connectoren + zwarte boot (Standard & Super Low Loss MPO)
OM3 & OM4 PC: Heather Violet connectoren + zwarte boot (Standard Loss MPO)

Nalevingsnormen:

IEC 61754-7, IEC 61755, Telcordia GR-1435-CORE, JIS C5982, TIA-604-5 (FOCIS5)
Structured cabling per TIA-568-C
10G-vezelkanaalcompatibel
40G en 100G IEEE 802.3

Andere standaarden voor aansluitingen

SC:TIA/EIA, FOCIS3, GR-326, NTT-SC, IEC 61754-4, JIS C5973
LC:TIA/EIA, FOCIS10, GR-326, EIA/TIA-604-10, IEC 61754-20, JIS C5973
FC:Voor de toepassing van deze verordening wordt de in punt 1 van dit hoofdstuk bedoelde vergunning verleend.
De volgende categorieën zijn bedoeld:TIA/EIA, FOCIS2, GR-326, IEC 61754-2, JIS C5973
E2000:IEC 61754-15

Beschikbare vezelsoorten

G657A1 MPO-LC, MPO-SC, MPO-FC, MPO-ST, MPO-E2000
G657A2/B2 MPO-LC, MPO-SC, MPO-FC, MPO-ST, MPO-E2000
G657B3 MPO-LC, MPO-SC, MPO-FC, MPO-ST, MPO-E2000
OM1 62.5/125 MPO-LC, MPO-SC, MPO-FC, MPO-ST, MPO-E2000
OM2 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-ST, MPO-E2000
OM3 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-ST, MPO-E2000
OM4 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-ST, MPO-E2000
OM5 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-ST, MPO-E2000

Specificaties voor optische prestaties

Invoegingsverlies (MPO)

Eenvoudige modus (APC 8 graden gepolijst):
Standaardverlies: ≤ 0,75 dB (maximum), ≤ 0,50 dB (typisch)
Superlaag verlies: ≤0,35 dB (maximum), ≤0,20 dB (typisch)

Multimode (PC Flat Polish):
Standaardverlies: ≤ 0,6 dB (maximum), ≤ 0,50 dB (typisch)
Superlaag verlies: ≤0,35 dB (maximum), ≤0,20 dB (typisch)

Invoegverlies (LC/SC/FC/ST)

Eenvoudige modus (APC 8 graden gepolijst):≤ 0,3 dB
Multimode (PC Flat Polish):≤ 0,3 dB

Verlies van rendement (MPO)

Eenvoudige modus (APC 8 graden gepolijst):≥ 60 dB
Multimode (PC Flat Polish):≥ 25 dB

Verlies van het rendement (LC/SC/FC/ST)

APC:≥ 60 dB
UPC:≥ 50 dB
Multimode:≥ 35 dB

Aanvullende specificaties:

Duurzaamheid:< 0,3 dB typische verandering (200 parings)
Vervangbaarheid:≤ 0,2 dB
Inbreng-trek test:500 keer, IL < 0,5 dB
Treksterkte:> 70N
Werktemperatuur (singlemode APC):-40°C tot +85°C

Productkenmerken

Laag invoegverlies, hoog rendementverlies
MT-gebaseerde multi-vezelconnector met ondersteuning voor 4, 8, 12 en 24 vezelterminaties
Economische oplossing voor massa-afsluiting van vezels
Ontworpen voor toepassingen met lage en standaardverlies SM en MM
Ruwe ronde kabel, ovale kabel en kaal lint
Kleurgecodeerde behuizingen voor een gemakkelijke identificatie van het vezeltype, het polijsttype en de connectorkwaliteit
Uitstekende herhaalbaarheid en uitwisselbaarheid

Voordelen van MTP/MPO-patchkabel

Hoge kwaliteit:Fabrieksvoorbereid, getest en verpakt met testrapporten voor documentatie en kwaliteitscontrole
Spacesparing:Kleine diameters verminderen het kabelvolume en verbeteren de airconditioning in datacenters
Tijdbesparend:Plug and play-ontwerp verkort de installatietijd

Toepassingen

Deze SM 8F MPO-LC/SC/FC/ST rechte harnaskabels zijn geoptimaliseerd voor:

40G QSFP+ PLR4 tot 10G SFP+ LR optische directe verbindingen
Applicaties voor datacenters met een hoge dichtheid
Directe aansluitingen tussen QSFP+- en (4) SFP+-poorten zonder patchpanelen of tussenliggende stammen
Omgevingen met een hoge dichtheid van datacenters
Toepassingen voor glasvezel in gebouwen
Interne verbindingen binnen glasvezelapparatuur

Verbindingsmethoden en polariteit

MPO-8 x LC simplex structuur - type 1

MPO-4 x LC Duplexstructuur - Type 2

MPO-4 x Uniboot LC-structuur - type 3

Materiële details

Verpakking en aanpassing

Standaardverpakking:Goed beschermde glasvezelkabels die standaard door de OMC zijn geëtiketteerd en gemarkeerd.

Afmetingen doos:34 × 22 × 15 cm; 44 × 34 × 24 cm; 54 × 39 × 34 cm (geselecteerd op basis van de hoeveelheid)

Aanpassing beschikbaar:

Kleuren van de kabels, drukwerk, materiaal van het jasje, verbindingskleuren
OEM-etiketten, identificatieringen, kabeletiketten, dozen, verzendmerken
Verschillende kwaliteitsniveaus
