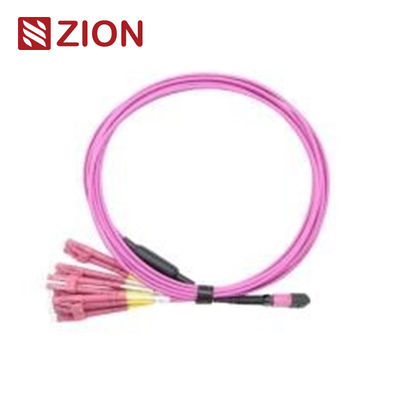

12 vezels MPO tot LC OM4 Glasvezel MPO-LC 2,0 mm rechte harnaskabels
High-density fiber optic harness kabels ontworpen voor datacenter toepassingen, met MPO-to-LC-connectiviteit met OM4 multimode vezelprestaties.
Productidentificatie
Zion Code: ZCM11A28HAAX
12F MPO OM4 Glasvezel MPO-LC 2,0 mm rechte harnaskabels
MPO (Multi-Fiber Push On) connectoren bieden multifibre terminatieoplossingen die ideaal zijn voor omgevingen met een hoge dichtheid in datacenters, toepassingen van glasvezel naar het gebouw,en interne verbindingen binnen optische transceiverapparatuur die 40G ondersteunt, 100G en QSFP+ technologieën.
Deze 12-kern MPO tot 6 LC Duplex (of 12 LC Simplex) rechte harnaskabelassemblages zijn geoptimaliseerd voor 40G QSFP+ PLR4 tot 10G SFP+ LR optics directe verbindingen.Alle draadloze kabels hebben dezelfde lengte en zijn speciaal ontworpen voor ruimtebesparende hoogdichte vezelverbindingen in datacenters.
MPO-verbindingsnormen
MPO-referentie voor eenmalige modus:IEC 61754-7
MPO Single Mode Housing Details:SM APC: Groene aansluitingen+zwarte boot (Standard Loss MPO)
SM APC: Gele aansluitingen+zwarte boot (Super Low Loss MPO)
MPO Multimode Referentie:IEC 61754-7
MPO Multimode Housing Details:OM1&OM2 PC: Beige aansluitingen+zwarte boot (Standard Loss MPO)
OM3&OM4 PC: Aqua-connectoren+zwarte laars (Standard & Super Low Loss MPO)
OM3&OM4 PC: Heather Violet connectoren + zwarte boot (Standard Loss MPO)
- Voldoet aan de IEC-norm IEC-61754-7; voldoet aan IEC61755, Telcordia GR-1435-CORE, JIS C5982; voldoet aan TIA-604-5 ((FOCIS5)
- Structured cabling per TIA-568-C
- 10G-vezelkanaalcompatibel
- 40G en 100G conform IEEE 802.3
Andere standaarden voor aansluitingen
- SC:TIA/EIA, FOCIS3, GR-326, NTT-SC IEC61754-4 en JIS C5973
- LC:TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 en JIS C5973
- FC:EIA/TIA-604-04, FOCIS4, NTT-FC, GR-326, IEC61754-13 en JIS C5973
- De volgende categorieën zijn bedoeld:TIA/EIA, FOCIS2, GR-326, IEC61754-2 en JIS C5973
- E2000:IEC 61754-15
Beschikbare vezelsoorten
Compatibel met G657A1, G657A2/B2, G657B3, OM1 62.5/125, OM2 50/125, OM3 50/125, OM4 50/125 en OM5 50/125 vezelsoorten in MPO-LC, MPO-SC, MPO-FC, MPO-ST en MPO-E2000-configuraties.
Optische specificaties
Invoegverlies (MPO)
Standard: ≤ 0,75 dB (max), ≤ 0,50 dB (typisch)
Superlaag: ≤ 0,35 dB (max), ≤ 0,20 dB (typisch)
Invoegverlies (MPO) Multimode:
Standard: ≤ 0,6 dB (max), ≤ 0,50 dB (typisch)
Superlaag: ≤ 0,35 dB (max), ≤ 0,20 dB (typisch)
Invoegverlies (LC/SC/FC/ST) enkelmodus:
≤ 0,3 dB
Invoegverlies (LC/SC/FC/ST) Multimode:
≤ 0,3 dB
Verlies van opbrengst (MPO)
≥ 60 dB
Verlies van terugkeer (MPO) Multimode:
≥ 25 dB
Verlies van rendement (LC/SC/FC/ST):
APC ≥ 60 dB; UPC ≥ 50 dB; Multimode ≥ 35 dB
Duurzaamheid:
< 0,3 dB typische verandering (200 parings)
Vervangbaarheid:
≤ 0,2 dB
Inbreng-trek test:
500 keer, IL<0,5 dB
Strengte:
> 70N
Werktemperatuur:
-40°C tot +85°C
Belangrijkste kenmerken
- Laag invoegverlies, hoog rendement van het terugkeerverlies
- MT-gebaseerde multi-vezelconnector met ondersteuning voor 4, 8, 12 en 24 vezelterminaties
- Economische oplossing voor massa-afsluiting van vezels
- Ontworpen voor zowel laagverlies als standaardverlies, enkelmodus- en multimode toepassingen
- Ruwe ronde kabel, ovale kabel en kaal lint
- Kleurencodificeerde behuizingen voor het identificeren van het type vezels, het type poetsmiddelen en de kwaliteit van de connectoren
- Uitstekende herhaalbaarheid en uitwisselbaarheid
Voordelen van MPO/MTP-kabels
- Hoge kwaliteit:Fabrieksvoorbereid, getest en verpakt met uitgebreide testrapporten
- Spacesparing:Kleine diameters verminderen het kabelvolume en verbeteren de airconditioning van datacenters
- Tijdbesparend:Plug-and-play-ontwerp verkort de installatietijd aanzienlijk
Toepassingen
Ontworpen voor 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 en high-density datacenter omgevingen. Geoptimaliseerd voor 10/40/100G high-density datacenter applicaties.
- Omgevingen met een hoge dichtheid van datacenters
- Installaties voor glasvezel naar het gebouw
- Interne verbindingen binnen glasvezelapparatuur
Gerelateerde producten
Zion Communication biedt een uitgebreid assortiment MPO-LC rechte harnaskabels, waaronder 8F, 12F en 24F-configuraties in zowel SM- als OM3/OM4-vezeltypen.
Verbindingsmethoden en polariteit
Drie verbindingsmethoden zorgen voor een goed beheer van de MTP/MPO-polariteit:
Materialen en bouw
Verpakking
De standaardverpakking omvat gelabelde en gemarkeerde glasvezelkabels in beschermende kartonnen.
OEM/ODM-diensten
- Aangepaste kabelkleuren, drukwerk en jasmateriaal
- OEM-etikettering, identificatieringen en kabeletiketten
- Aangepaste doosontwerpen en verzendmerken
- Meerdere kwaliteitsniveaus beschikbaar
