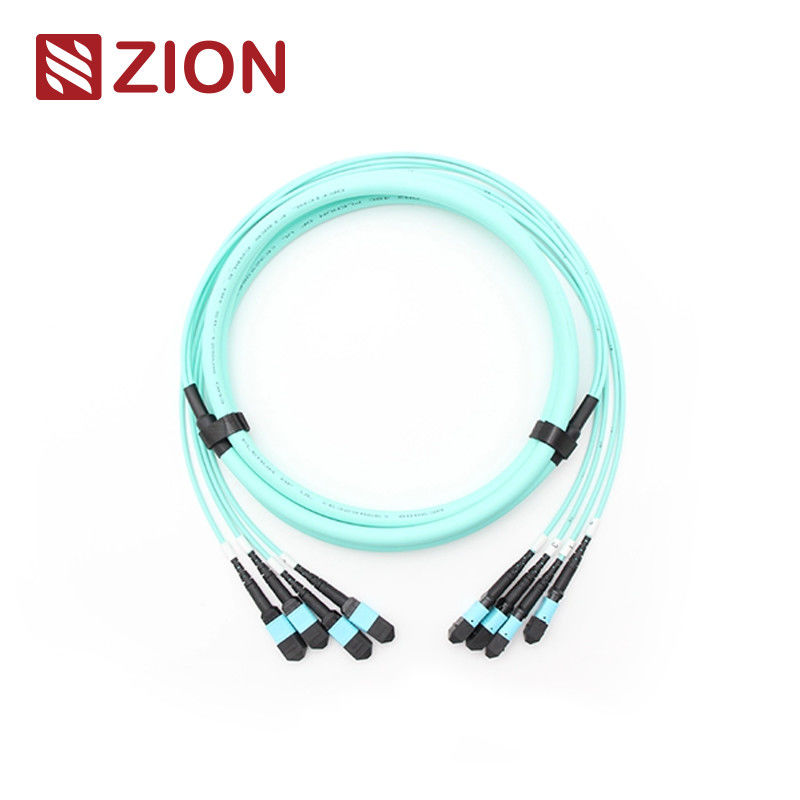

van de de Vezel de Optische Boomstam van 48F MPO OM3 (van 4*12) Kabel
Zion Code en Beschrijving
Zion Code
Zion Description
ZCM12C7HIAX
van de de Vezel de Optische Boomstam van 48F MPO OM3(van 4*12)Kabel
De MPO-schakelaar is een type van vezel connecter. MPO (multi-Vezelduw) is een multi-core vezel connecter type. Het hoge - dichtheidsvezel pre - de verbindingssysteem wordt van MPO momenteel hoofdzakelijk gebruikt in de toepassing van hoogte - dichtheidsmilieu's van datacentra, de toepassing van optische vezel op het gebouw, en de interne verbindingstoepassingen binnen het optische zendontvangermateriaal zoals het optische apparaat, 40G, 100G, QSFP+.
MPO-de schakelaartypes worden onderscheiden volgens de verordeningen van CEI 61754-7: kernaantallen (serieaantal), mannelijk hoofd (Mannetje, Wijfje), polariteit (PC of APC).
De de BOOMSTAMkabel wordt van 24F-144F MPO/MTP geëindigd met MPO/MTP-schakelaar op beide einden. MPO/MTP van de flardkabel/boomstam de kabels verbinden MPO/MTP-samen modules als permanente verbinding. De van de Flardkabel/boomstam kabels zijn beschikbaar met 12, 24, 48,60,72, 96,144fibers. De steun versnelt aan 10/40/100Gbps-datacentrumoplossingen. Zij worden typisch goedgekeurd om cassettes onderling te verbinden, ventilator-outs-waaien de panelen of ruw gemaakte MPO/MTP, en om snelle plaatsing van high-density backbone te vergemakkelijken telegraferend in datacentra en andere hoge vezelmilieu's. Bovendien, MPO/MTP verstrekt ook veel flexibiliteit en gemak zodra u de schakelaarstijl in de flardpanelen moet veranderen. In plaats van het veranderen van de schakelaar op de kabelboomstam die, enkel een nieuwe cassette met nieuwe schakelaar installeren dwars-verbindt de stijl op kant van het flardpaneel.
De Industriële Norm van schakelaars:
Schakelaar
Verwijzing
Huisvestingsdetails
Singlemode MPO
CEI 61754-7
SM APC: Groene connectors+black-laars (Standaardverlies MPO) SM APC: Gele connectors+black-laars (Super MPO met beperkte verliezen)
Multimode MPO
CEI 61754-7
OM1&OM2 PC: Beige connectors+black-laars (Standaardverlies MPO) OM3&OM4 PC: Aquaconnectors+black laars (Standard&Super MPO met beperkte verliezen) OM3&OM4 PC: De laars van Heather Violet connectors+black (Standaardverlies MPO)
voldoet CEI-aan Norm CEI-61754-7; IEC61755, Telcordia-gr.-1435-KERN, JIS C5982; Tia-604-5 (FOCIS5) volgzame Gestructureerde aanleg van kabelnetten per tia-568-c
Volgzaam de Vezelkanaal van10G
40G en 100G-IEEE 802,3
Optische Specificaties:
Specificatiepunten.
Enige wijze (APC 8 opgepoetste graad)
Multimode (het Vlakke poetsmiddel van PC)
nsertionverlies (MPO) (CEI 61300-3-34)
Standaardverlies: (maximum) ≤0.75dB, (Typische) ≤0.50dB Super Met beperkte verliezen: (maximum) ≤0.35dB, (Typische) ≤0.20dB
Standaardverlies: (maximum) ≤0.6dB, (Typische) ≤0.50 Super Met beperkte verliezen: (maximum) ≤0.35dB, (Typische) ≤0.20dB
Toevoegingsverlies (LC/SC/FC/ST) (CEI 61300-3-6)
≤0.3dB
≤0.3dB
Terugkeerverlies (MPO)
≥60dB(8degree die oppoetsen)
≥25dB
Terugkeerverlies (LC/SC/FC/ST)
APC≥60dB; UPC≥50dB
≥35dB
Duurzaamheid
<0>
Uitwisselbaarheid
≤0.2dB
Treksterkte
>70N
Tussenvoegsel-trekkracht Test
500times, IL <0.5dB
Werkende Temperatuur (℃)
·- 40 aan + 85°C
Eigenschappen:
laag toevoegingsverlies, hoog terugkeerverlies
MT gebaseerde multi-Vezel de Schakelaar, 4,8,12 en 24 assemblage van de vezelschakelaar beëindiging en
economische oplossing voor massa-beëindiging van vezel
ontworpen voor verlies met beperkte verliezen en standaardsm en MM.toepassingen
ruw gemaakt om kabel, ovale kabel en naakte beschikbare lintopties
kleur gecodeerde beschikbare huisvesting om vezeltype, poetsmiddeltype en/of schakelaarrang te onderscheiden
goed in herhaalbaarheid en ruilbaarheid
Toepassing:
De Schakelaars van MPO van elk van OMC zijn van Senko/Nissin/Sumitomo. MPO-het Koord van het Vezelflard is een soort hoogte - de assemblage van de dichtheidskabel dat over het algemeen gebruik op drie gebieden is.
de Data Centertoepassing met hoog dicht graadmilieu
de optische vezel aan het gebouw
de interne connectortoepassing in vezelmateriaal.
Noemende Rules&Order-Bevestigingsinformatie:
Balanstab for senko MPO
DE BOOMSTAMkabel VAN 24F-144F MPO/MTP
Producten materiaal-Kabel
Schakelaar
Vezelkanaal
Nota: Vrouwelijke schakelaarbehoefte om aan mannelijk schakelaartype te verbinden.
De tekening van de de Boomstamkabel van mpo-MPO 12F.
Lengte over alles (L) (m)
lengte van tolerantie (cm)
0
+5/-0
1
+10/-0
10
+15/-0
40
‚+0,5% x l-0
De Hulp van drie Verbindingsmethodes houdt de Juiste MTP/MPO-Polariteit
Omdat van de de boomstamkabel van 24F-144F MPO/MTP de de eenheidsschakelaar 12F MPO/MTP is, zodat heeft hetzelfde polariteit zoals enige 12F MPO/MTP boomstamkabel.
De details van het materiaal
De BOOMSTAMkabel van MPO/MTP van Zion Communication Hete
Zion Code
Zion Description
7236055
ZCM12C2HIAX
van de de Vezel de Optische Boomstam van 48F MPO SM (van 4*12) Kabel
7236056
ZCM12C7HAAX
van de de Vezel de Optische Boomstam van 48F MPO OM3 (van 4*12) Kabel
7236057
ZCM12C8HMAX
van de de Vezel de Optische Boomstam van 48F MPO OM4 (van 4*12) Kabel
7236058
ZCM22C2HIAX
van de de Vezel de Optische Boomstam van 48F MTP SM (van 4*12) Kabel
7236059
ZCM22C7HAAX
van de de Vezel de Optische Boomstam van 48F MTP OM3 (van 4*12) Kabel
7236060
ZCM22C8HMAX
van de de Vezel de Optische Boomstam van 48F MTP OM4 (van 4*12) Kabel
Verpakking
Het gemakkelijk genomen en goed-beschermde dit is pakket van de vezel optische kabel geëtiketteerd en geëtiketteerd door OMC als gebrek. Standaardkartongrootte: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm. Welk te gebruiken karton hangt van goederen Qty af. De verpakking kan worden aangepast.
OEM/ODM de dienst voor u
1. Kabelkleur, drukwoord, materiaal van kabeljasje, de kleur van de schakelaar
2. OEM het Etiket, identificeert ring, het etiket van de kabel,doos, die tekens verschepen
