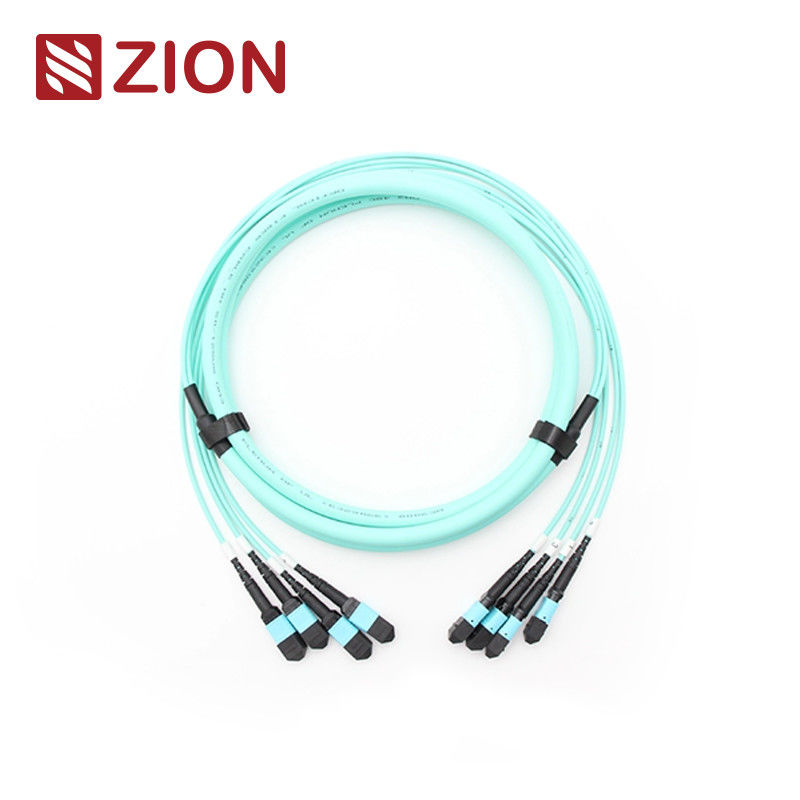

48F (4x12) MPO OM3 Glasvezel Trunk Kabel
(4*12)48F MPO OM3 Glasvezel Trunk Kabel
Zion Code en Beschrijving
Zion Code: ZCM12C7HIAX
Zion Beschrijving: (4*12)48F MPO OM3 Glasvezel Trunk Kabel
De MPO-connector is een multi-vezel connectortype dat is ontworpen voor omgevingen met hoge dichtheid. MPO (Multi-Fiber Push On) connectoren worden voornamelijk gebruikt in datacenters, fiber-to-the-building toepassingen en interne verbindingen binnen optische transceiverapparatuur die 40G, 100G en QSFP+ technologieën ondersteunen.
MPO-connectortypes worden onderscheiden volgens IEC 61754-7-voorschriften door kernnummers, geslacht (Mannelijk/Vrouwelijk) en polariteit (PC of APC).
24F-144F MPO/MTP trunk kabels zijn aan beide uiteinden afgesloten met MPO/MTP-connectoren. Deze kabels verbinden MPO/MTP-modules met elkaar als permanente verbindingen en zijn verkrijgbaar met 12, 24, 48, 60, 72, 96 en 144 vezels, ter ondersteuning van snelheden tot 10/40/100 Gbps datacenteroplossingen.
Connectoren Industriële Standaard
MPO Singlemode
Referentie: IEC 61754-7
Behuizingsdetails: SM APC: Groene connectoren + zwarte boot (Standaard verlies MPO)
SM APC: Gele connectoren + zwarte boot (Super laag verlies MPO)
MPO Multimode
Referentie: IEC 61754-7
Behuizingsdetails: OM1&OM2 PC: Beige connectoren + zwarte boot (Standaard verlies MPO)
OM3&OM4 PC: Aqua connectoren + zwarte boot (Standaard & Super laag verlies MPO)
OM3&OM4 PC: Heather Violet connectoren + zwarte boot (Standaard verlies MPO)
- Voldoet aan IEC-standaard IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5(FOCIS5) compliant Gestructureerde bekabeling per TIA-568-C
- 10G Fiber Channel Compatibel
- 40G en 100G IEEE 802.3
Optische Specificaties
| Parameter |
Specificatie |
| Invoegverlies (MPO) Singlemode (APC 8-graden gepolijst) |
Standaard verlies: ≤0.75dB(max), ≤0.50dB(Typisch)
Super Laag verlies: ≤0.35dB(max), ≤0.20dB(Typisch) |
| Invoegverlies (MPO) Multimode (PC Vlak gepolijst) |
Standaard verlies: ≤0.6dB(max), ≤0.50(Typisch)
Super Laag verlies: ≤0.35dB(max), ≤0.20dB(Typisch) |
| Invoegverlies (LC/SC/FC/ST) Singlemode (APC 8-graden gepolijst) |
≤0.3dB |
| Invoegverlies (LC/SC/FC/ST) Multimode (PC Vlak gepolijst) |
≤0.3dB |
| Retourverlies (MPO) Singlemode (APC 8-graden gepolijst) |
≥60dB(8 graden polijsten) |
| Retourverlies (MPO) Multimode (PC Vlak gepolijst) |
≥25dB |
| Retourverlies (LC/SC/FC/ST) |
APC≥60dB; UPC≥50dB |
| Duurzaamheid |
<0.3dB typische verandering (200 paringen) |
| Uitwisselbaarheid |
≤0.2dB |
| Invoeg-trek Test |
500 keer, IL＜0.5dB |
| Treksterkte |
>70N |
| Bedrijfstemperatuur Singlemode (APC) |
-40°C tot +85°C |
Kenmerken
- Laag invoegverlies, hoog retourverlies
- MT-gebaseerde Multi-vezel connector, 4,8,12 en 24 vezel connector terminaties en assemblages
- Economische oplossing voor massaterminatie van vezels
- Ontworpen voor laag verlies en standaard verlies SM en MM toepassingen
- Robuuste ronde kabel, ovale kabel en blote lintopties beschikbaar
- Kleurgecodeerde behuizingen beschikbaar om vezeltype, polijsttype en/of connectorgraad te onderscheiden
- Goed in herhaalbaarheid en uitwisselbaarheid
Toepassing
12F MPO-LC/SC/FC/ST Rechte harnaskabels ontworpen voor 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 en datacenters met hoge dichtheid. Geoptimaliseerd voor 10/40/100G datacentertoepassingen met hoge dichtheid.
Alle MPO-connectoren van OMC zijn afkomstig van Senko/Nissin/Sumitomo. MPO Fiber Patch Cord wordt gebruikt in drie primaire gebieden:
- De datacenter-toepassing met een omgeving met hoge dichtheid
- De optische vezel naar het gebouw
- De interne connector-toepassing in vezelapparatuur
Naamgevingsregels & Orderbevestigingsinformatie
Push Pull Tab Voor Senko MPO
24F-144F MPO/MTP Trunk Kabel
Producten Materialen - Kabel
Connector en Fiber Channel
Opmerking: Vrouwelijke connector moet worden aangesloten op het mannelijke connectortype.
MPO-MPO 12F Trunk Kabel Tekening
| Totale Lengte (L) (m) |
Lengte Tolerantie (cm) |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < L |
+0.5% x L/-0 |
Drie Verbindingsmethoden Helpen de Juiste MTP/MPO Polariteit te Behouden
Omdat de unit connector van 24F-144F MPO/MTP trunk kabel 12F MPO/MTP is, heeft deze dezelfde polariteit als een enkele 12F MPO/MTP trunk kabel.
Details van Materialen
Zion Communication's Hot MPO/MTP Trunk Kabel
- 7236055 ZCM12C2HIA: (4*12)48F MPO SM Glasvezel Trunk Kabel
- 7236056 ZCM12C7HAA: (4*12)48F MPO OM3 Glasvezel Trunk Kabel
- 7236057 ZCM12C8HMAX: (4*12)48F MPO OM4 Glasvezel Trunk Kabel
- 7236058 ZCM22C2HIA: (4*12)48F MTP SM Glasvezel Trunk Kabel
- 7236059 ZCM22C7HAA: (4*12)48F MTP OM3 Glasvezel Trunk Kabel
- 7236060 ZCM22C8HMA: (4*12)48F MTP OM4 Glasvezel Trunk Kabel
Verpakking
Dit gemakkelijk te hanteren en goed beschermde glasvezelkabelpakket is standaard door OMC geëtiketteerd en gemarkeerd. Standaard kartonmaten: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm. Kartonselectie is afhankelijk van de hoeveelheid goederen. Aangepaste verpakking beschikbaar.
OEM/ODM Service
Aanpassingsopties omvatten:
- Kleur van de kabel, afdrukwoord, materiaal van de kabelmantel, kleur van de connector
- OEM-label, identificatiering, label van de kabel, doos, verzendmarkeringen
- Verschillende kwaliteitsniveaus
