48F MPO OM4 kabel met glasvezel

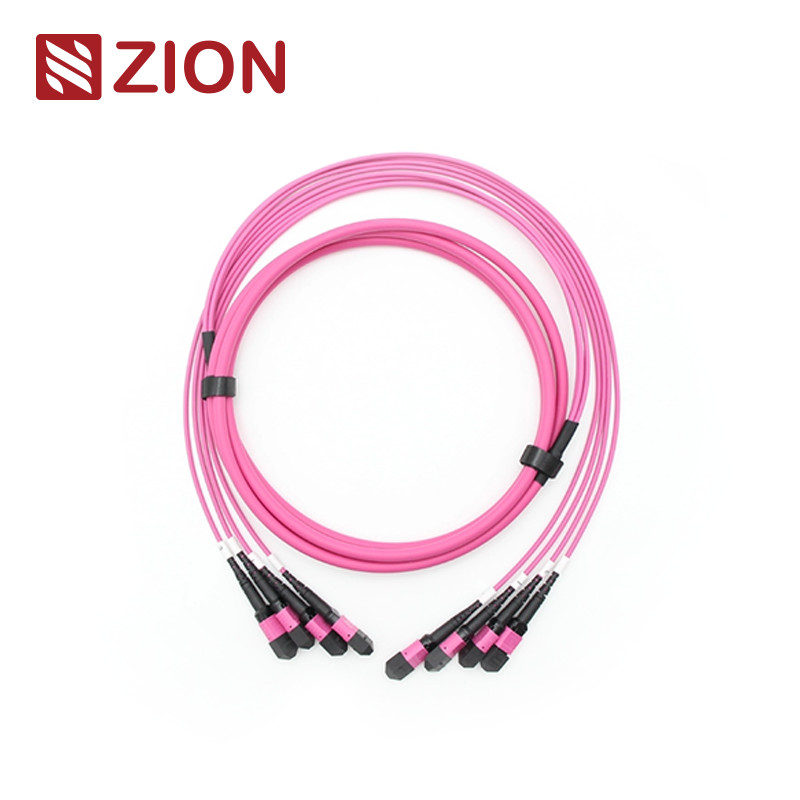

(4×12) 48F MPO OM4 Glasvezel Kabel
Zion Code:ZCM12C8HIAX
Zion Beschrijving:(4×12) 48F MPO OM4 Glasvezel Kabel
De MPO-connector is een multi-vezel push-on connector ontworpen voor omgevingen met een hoge dichtheid.en interne verbindingen binnen optische transceiverapparatuur die 40G ondersteunt, 100G en QSFP+ technologieën.
MPO-connectortypen worden volgens IEC 61754-7-normen ingedeeld op basis van het aantal kernen, het geslacht (mannelijk/vrouwelijk) en het type polijst (PC of APC).
Productoverzicht
24F-144F MPO/MTP-stamkabels worden afgesloten met MPO/MTP-connectoren aan beide uiteinden, waardoor permanente verbindingen tussen MPO/MTP-modules worden gecreëerd.Deze kabels ondersteunen snelheden tot 10/40/100Gbps voor datacenteroplossingen.
Industriële normen voor connectoren
MPO-referentie voor eenmalige modus:IEC 61754-7
MPO Single Mode Housing Details:SM APC: Groene aansluitingen+zwarte boot (Standard Loss MPO); Gele aansluitingen+zwarte boot (Super Low Loss MPO)
MPO Multimode Referentie:IEC 61754-7
MPO Multimode Housing Details:OM1&OM2 PC: Beige aansluitingen+zwarte laars; OM3&OM4 PC: Aqua aansluitingen+zwarte laars; OM3&OM4 PC: Heather Violet aansluitingen+zwarte laars
- Voldoet aan de IEC-norm IEC-61754-7; voldoet aan IEC61755, Telcordia GR-1435-CORE, JIS C5982; voldoet aan TIA-604-5 ((FOCIS5)
- Structured cabling per TIA-568-C
- 10G-vezelkanaalcompatibel
- 40G en 100G conform IEEE 802.3
Optische specificaties
Invoegverlies (MPO) Single Mode (APC 8 graden gepolijst):Standaardverlies: ≤0,75 dB (max), ≤0,50 dB (typisch); Superlaag verlies: ≤0,35 dB (max), ≤0,20 dB (typisch)
Multimode (PC Flat Polish):Standaardverlies: ≤0,6 dB (max), ≤0,50 dB (typisch); Superlaag verlies: ≤0,35 dB (max), ≤0,20 dB (typisch)
Verlies van terugkeer (MPO) enkelmodus (APC gepolijst met 8 graden):≥ 60 dB
Verlies van terugkeer (MPO) Multimode (PC Flat Polish):≥ 25 dB
Duurzaamheid:< 0,3 dB typische verandering (200 parings)
Vervangbaarheid:≤ 0,2 dB
Inbreng-trek test:500 keer, IL < 0,5 dB
Treksterkte:> 70N
Operatietemperatuur in enkele modus (APC):-40°C tot +85°C
Belangrijkste kenmerken
- Laag invoegverlies, hoog rendementverlies
- Multi-vezelconnector op basis van MT met 4, 8, 12 en 24 vezelterminaties
- Economische oplossing voor massa-afsluiting van vezels
- Ontworpen voor toepassingen met een laag verlies en standaardverlies, enkelmodus en multimodus
- Ruwe ronde kabel, ovale kabel en kaal lint
- Kleurgecodeerde behuizingen voor een gemakkelijke identificatie van het vezeltype
- Uitstekende herhaalbaarheid en uitwisselbaarheid
Toepassingen
12F MPO-LC/SC/FC/ST rechte harnaskabels zijn ontworpen voor 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 en high-density datacenters.
- Datacentertoepassingen met een hoge dichtheid
- Installaties voor glasvezel naar het gebouw
- Applicaties voor interne connectoren in glasvezelapparatuur
Bevestiging van naamgeving en volgorde
Druk op Pull Tab voor Senko MPO
Materialen van het product - Kabel
Connector en glasvezelkanaal
Opmerking:Vrouwelijke aansluitingen moeten aansluiten op mannelijke aansluitingen.
MPO-MPO 12F-trunkkabel
Algemene lengtetolerantie:0
11040Drie verbindingsmethoden voor MTP/MPO-polariteit
24F-144F MPO/MTP-stamkabel is voorzien van een 12F MPO/MTP-unitconnector die dezelfde polariteit behoudt als enkelvoudige 12F MPO/MTP-stamkabel.
Materiële details
Zion Communication Warme MPO/MTP-trunkkabels
- 7236055 ZCM12C2HIA: (4×12)48F MPO SM Fiber Optic Trunk Cable
- 7236056 ZCM12C7HAA: (4×12)48F MPO OM3 Fiber Optic Trunk Cable
- 7236057 ZCM12C8HMAX: (4×12)48F MPO OM4 Fiber Optic Trunk Cable
- 7236058 ZCM22C2HIA: (4×12)48F MTP SM Fiber Optic Trunk Cable
- 7236059 ZCM22C7HAA: (4×12)48F MTP OM3 Fiber Optic Trunk Cable
- 7236060 ZCM22C8HMA: (4×12)48F MTP OM4 Glasvezel Kabel
Verpakking
Deze gemakkelijk te hanteren en goed beschermde glasvezelkabel is standaard door OMC gemarkeerd.De keuze van de doos is afhankelijk van de hoeveelheid- Op maat gemaakte verpakking beschikbaar.
OEM/ODM-diensten
- Aangepaste kabelkleur, drukwerk, jasmateriaal en verbindingskleuren
- OEM-etikettering, identificatieringen, kabeletiketten, dozen en verzendmerken
- Verschillende kwaliteitsniveaus beschikbaar
