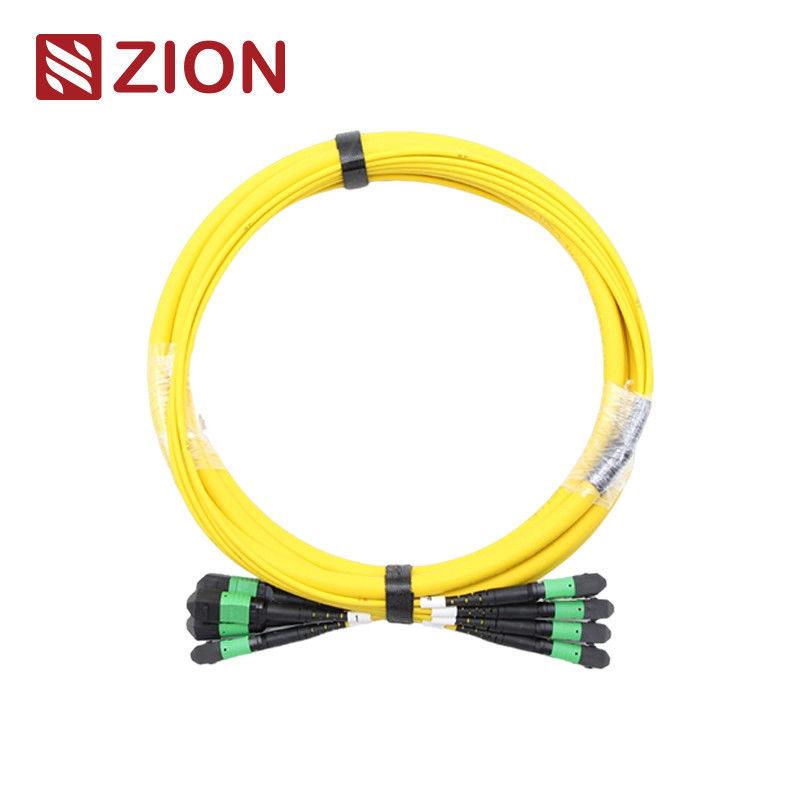

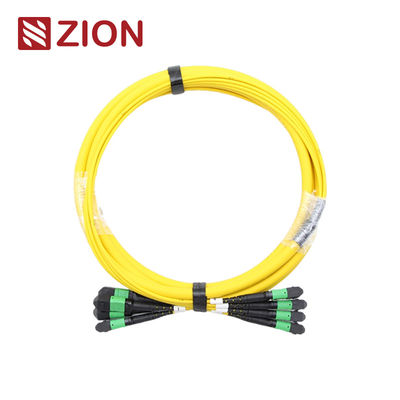

48F (4x12) MTP enkelmodus kabel met glasvezel
Deze high-density (4*12)48F MTP Single-Mode Fiber Optic Trunk Cable biedt betrouwbare connectiviteit voor veeleisende datacenter- en telecommunicatieapplicaties.
Productidentificatie
Zion Code:ZCM22C2HIAX
Zion Beschrijving:(4*12) 48F MTP SM Glasvezel Kabel
MTP-connectoroverzicht
De MTP-connector (Multi-Fiber Push On) is een high-density multi-fiber connector type ontworpen voor datacenteromgevingen, fiber-to-the-building toepassingen,met een vermogen van meer dan 50 W,, 100G en QSFP+ technologieën.
MTP-connectoren worden geclassificeerd volgens de EIA/TIA-604-5-normen op basis van het aantal vezels, het geslacht (man/vrouw) en het type polijst (PC of APC).
Specificaties van de rompkabel
24F-144F MPO/MTP-stamkabels worden afgesloten met MPO/MTP-connectoren aan beide uiteinden, waardoor permanente verbindingen tussen MPO/MTP-modules worden gecreëerd.Deze kabels ondersteunen snelheden tot 10/40/100Gbps datacenteroplossingen.
Deze trunkkabels verbinden cassettes, panelen of robuuste MPO / MTP-fan-outs, waardoor snel high-density backbone-kabeling in datacenters en andere omgevingen met een hoog vezelgetal kan worden ingezet.
Naleving van industriële normen
MTP-referentie voor één modus:EIA/TIA-604-5
MTP Single Mode Housing Details:SM APC: Groene aansluitingen+zwarte boot (MTP met standaardverlies); Gele aansluitingen+zwarte boot (MTP met superlaagverlies)
MTP Multimode Referentie:EIA/TIA-604-5
MTP Multimode Housing Details:OM1&OM2 PC: Beige aansluitingen+zwarte laars; OM3&OM4 PC: Aqua aansluitingen+zwarte laars; OM3&OM4 PC: Heather Violet aansluitingen+zwarte laars
- Voldoet aan de IEC-norm IEC-61754-7; voldoet aan IEC61755, Telcordia GR-1435-CORE, JIS C5982; voldoet aan TIA-604-5 ((FOCIS5)
- Structured cabling per TIA-568-C
- 10G-vezelkanaalcompatibel
- 40G en 100G conform IEEE 802.3
Specificaties voor optische prestaties
Invoegverlies (MTP) - Single Mode (APC 8 graden gepolijst):
Standaardverlies: ≤ 0,75 dB (max), ≤ 0,50 dB (typisch)
Superlaag verlies: ≤ 0,35 dB (max), ≤ 0,20 dB (typisch)
Invoegverlies (MTP) - Multimode (PC Flat Polish):
Standaardverlies: ≤ 0,6 dB (max), ≤ 0,50 dB (typisch)
Superlaag verlies: ≤ 0,35 dB (max), ≤ 0,20 dB (typisch)
Invoegverlies (LC/SC/FC/ST):
Eénmodus (APC): ≤ 0,3 dB
Multimode (PC): ≤ 0,3 dB
De in artikel 4, lid 1, onder a), van de VKV bedoelde verrekeningswaarde is gelijk aan de verrekeningswaarde van de verrekeningswaarde.≥ 60 dB
Verlies van terugkeer (MTP) - Multimode (PC):≥ 25 dB
Duurzaamheid:< 0,3 dB typische verandering (200 parings)
Vervangbaarheid:≤ 0,2 dB
Inbreng-trek test:500 keer, IL < 0,5 dB
Treksterkte:> 70N
Werktemperatuur - enkelmodus:-40°C tot +85°C
Belangrijkste kenmerken
- Laag invoegverlies, hoog rendement van het terugkeerverlies
- MT-gebaseerde multi-vezelconnector met 4, 8, 12 en 24 vezelterminaties
- Economische oplossing voor massa-afsluiting van vezels
- Ontworpen voor toepassingen met lage en standaardverlies SM en MM
- Ruwe ronde kabel, ovale kabel en kaal lint
- Kleurcodificatie voor het gemakkelijk identificeren van het vezeltype en het polijsttype
- Uitstekende herhaalbaarheid en uitwisselbaarheid
Toepassingen
De MTP-connectoren van OMC van Senko/Nissin/Sumitomo zijn ideaal voor:
- Omgevingen met een hoge dichtheid van datacenters
- Installaties voor glasvezel naar het gebouw
- Interne verbindingen binnen glasvezelapparatuur
Productdocumentatie
Druk op Pull Tab voor Senko MTP
Kabelbouwmaterialen
Configuratie van connectoren en glasvezelkanalen
Opmerking: Vrouwelijke aansluitingen moeten voor een goede werking worden aangesloten op mannelijke aansluitingen.
Technische tekening van MTP-MTP 12F-stamkabel
Specificaties voor lengtetolerantie
| Algemene lengte (L) (m) |
Lange tolerantie (cm) |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < l |
+0,5% x L/-0 |
MTP/MPO-polariteitsverbindingsmethoden
Omdat de verbinding van de 24F-144F MPO/MTP-stamkabel 12F MPO/MTP is, behoudt deze dezelfde polariteit als de enkelvoudige 12F MPO/MTP-stamkabel.
Materialspecificaties
Populaire MPO/MTP kabelmodellen
- 7236055 ZCM12C2HIAX: (4*12)48F MPO SM Fiber Optic Trunk Cable
- 7236056 ZCM12C7HAAX: (4*12)48F MPO OM3 Fiber Optic Trunk Cable
- 7236057 ZCM12C8HMAX: (4*12)48F MPO OM4 Fiber Optic Trunk Cable
- 7236058 ZCM22C2HIAX: (4*12)48F MTP SM Fiber Optic Trunk Cable
- 7236059 ZCM22C7HAAX: (4*12)48F MTP OM3 Fiber Optic Trunk Cable
- 7236060 ZCM22C8HMAX: (4*12)48F MTP OM4 Glasvezel Kabel
Verpakkingsinformatie
Alle glasvezelkabels zijn standaard gemarkeerd door OMC. De beschikbare kartongroottes zijn 34*22*15 cm, 44*34*24 cm en 54*39*34 cm, geselecteerd op basis van de bestelhoeveelheid.Op maat gemaakte verpakkingsopties zijn beschikbaar.
OEM/ODM-diensten
Aanpassingsmogelijkheden zijn onder meer:
- Kleur van de kabel, drukwerk en materiaal van het jasje
- OEM-etiketten, identificatieringen, kabeletiketten, dozen en verzendmerken
- Verschillende kwaliteitsniveaus om aan specifieke eisen te voldoen
