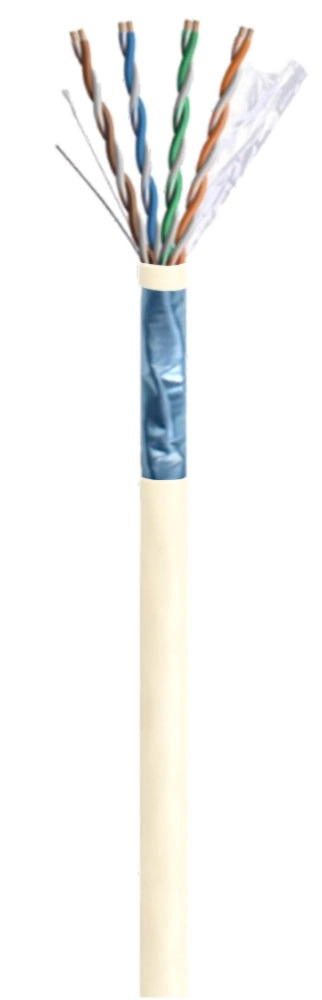

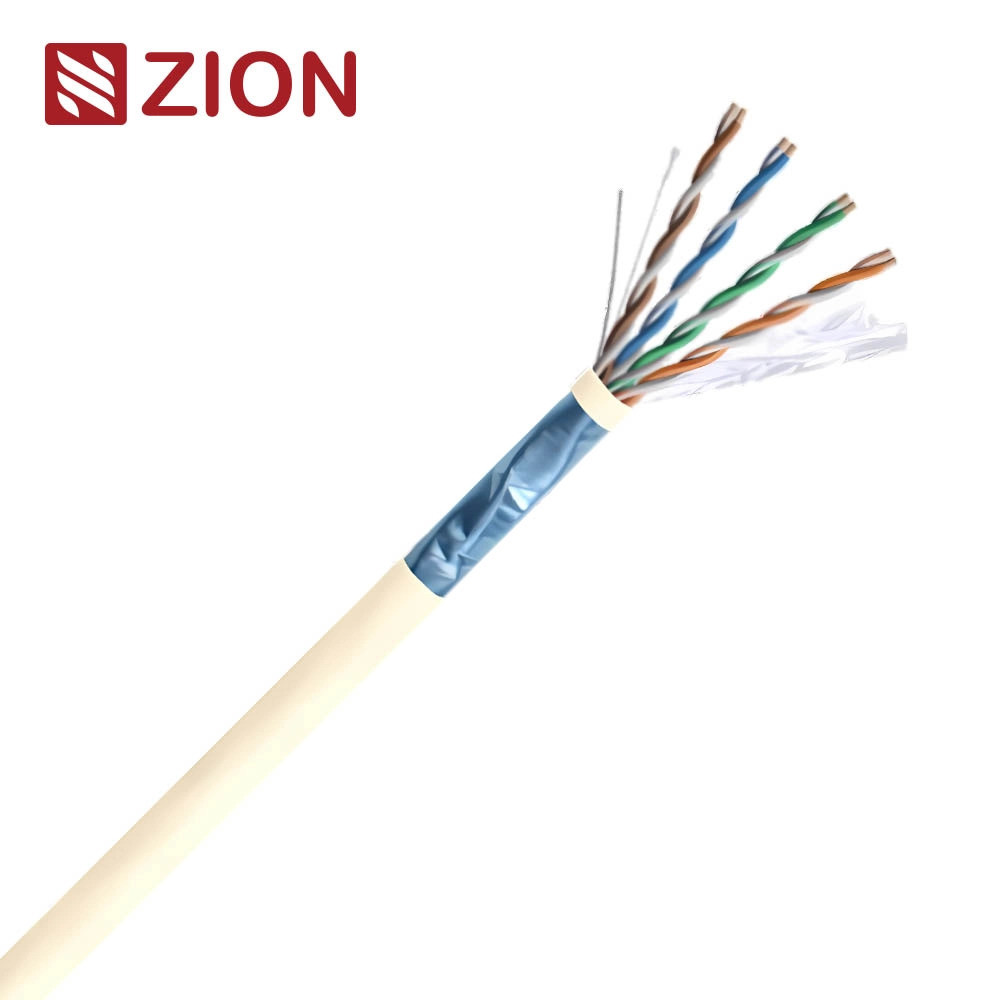

NO.7112115 F/UTP CAT 5E-UL CMP Shielded Ethernet Cable

Belangrijkste informatie en bouw

SKU:

7112115

UL-certificaatnummer:

E541136

Normen:

UL 444 & CSA C22.2 nr.214
Kabels voor communicatie

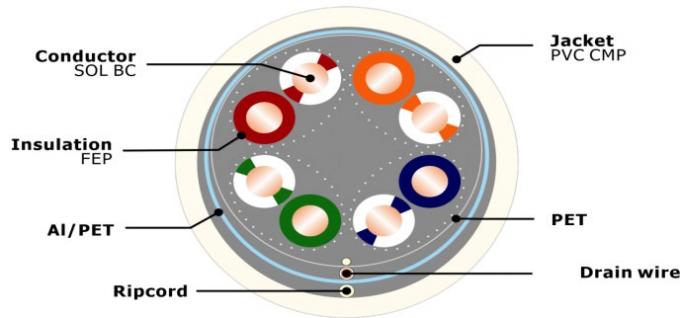

Leidermateriaal:

Vaste, blote koper

Grootte geleider:

24AWG/ 0,0205" / 0,51±0,005mm

Paar:

4 paren

Isolatie:

0.0394" / 1,00±0,05 mm FEP

Isolatie kleuren:

Blauw-wit/blauw,oranje-wit/oranje

Groenwit/groen,bruinwit/bruin

Beschermd 1

Aluminium polylaminaat (kleur: blauw of zilver)

Afvoerdraad

24 AWG Vaste blik koper

Rip Cord:

Kevlar

Uit Jacket:

Materiaal: Plenum PVC

Wanddikte: 0,0157 " Nom ((0,40 mm)

Overdosis:0.2303"±0,012 ′′ (5.85±0,3 mm)

Tekeningsgraad

Ondersteuning van toepassingen

·1000BASE-T,1000BASE-TX,100BASE-T,100BASE-TX,100 VG-AnyLAN,Geldautomaten

·1 Volp,ISDN,Teken,100 MTPPDM,Analoog en Datavideo,POE type 1,2,3,4

Elektrische kenmerken

DC-weerstand

<9.38 Ohm/100m @20°C

DC-weerstandsverlies

5% @ 20°C

Wederzijdse capaciteit

5.6 nF/100m

Kenmerkende impedantie

1 - 100 MHz: 100±15 Ohm

Maximale frequentie

100 MHz

Capaciteitsonbalans

330 pF/100 m

NVP transmissie snelheid)

≥ 65%

Vertraging skeef

≤ 44 ns/100 m

Werkspanning

Meestal tot 48 V

Nominale spanning ((V RMS)

300 V

FYSISCHE eigenschappen

Trekspanning ((Max))

25 lbs ((110N)

Buigradius ((min)

4 maal de kabeldiameter

Werktemperatuur

- 20 tot 75°C (-4 tot 167°F)

Performance-kenmerken

Frequentie

Afzwakking

Volgende
(dB)

ACRF
(dB)

PS.NEXT
(dB)

PS.ACRF
(dB)

RL
(dB)

Uitstel
(ns/100m)

Vervormd
(ns/100m)

MHz

dB

dB/100 m

ns/100m

ns/100m

dB

dB

dB/100 m

dB/100 m

1

2.0

65.3

63.8

62.3

60.8

20.0

570.0

45.0

4

4.1

56.3

51.8

53.3

48.8

23.0

552.0

8

5.8

51.8

45.7

48.8

42.7

24.5

546.7

10

6.5

50.3

43.8

47.3

40.8

25.0

545.4

16

8.2

47.2

39.7

44.2

36.7

25.0

543.0

20

9.3

45.8

37.8

42.8

34.8

25.0

542.0

25

10.4

44.3

35.8

41.3

32.8

24.3

541.2

31.25

11.7

42.9

33.9

39.9

30.9

23.6

540.4

62.5

17.0

38.4

27.9

35.4

24.9

21.5

538.6

100

22.0

35.3

23.8

32.3

20.8

20.1

537.6

※Opmerking: De bovenstaande transmissieprestaties voor de 100M, 20±2°Conder de beproefde omstandigheden.

Bestelinformatie

Markering

HANGZHOU ZION 7112115 F/UTP CAT5e 4PR
24AWG SOLID 100MHZ E541136 (UL) C ((UL))
GESCHRIKT op ANSI/TIA 568C.2 RoHS-conform ***FT

Inwendige verpakking

1000ft/Pull Box of houten spoel (of op verzoek van de klant)

Buitenverpakking

Palet (of op verzoek van de klant)

Leveringstermijn

Normaal gesproken 25 dagen na ontvangst van de aanbetaling.

Brandnaam

HELLOSIGNAL® OF OEM

Online dienst:

Wechat

+86 15088607575

Whatsapp.

+86 15088607575

E-mail

info@zion-communication.com

OEM-aanpassingsservice:

Kleur

We kunnen kleuren op maat maken op basis van RAL Classic.

Drukwerk

We kunnen op maat woorden op jassen drukken.

Verpakking en etikettering

We kunnen het ontwerp van spoel, karton en etiket op maat maken.
