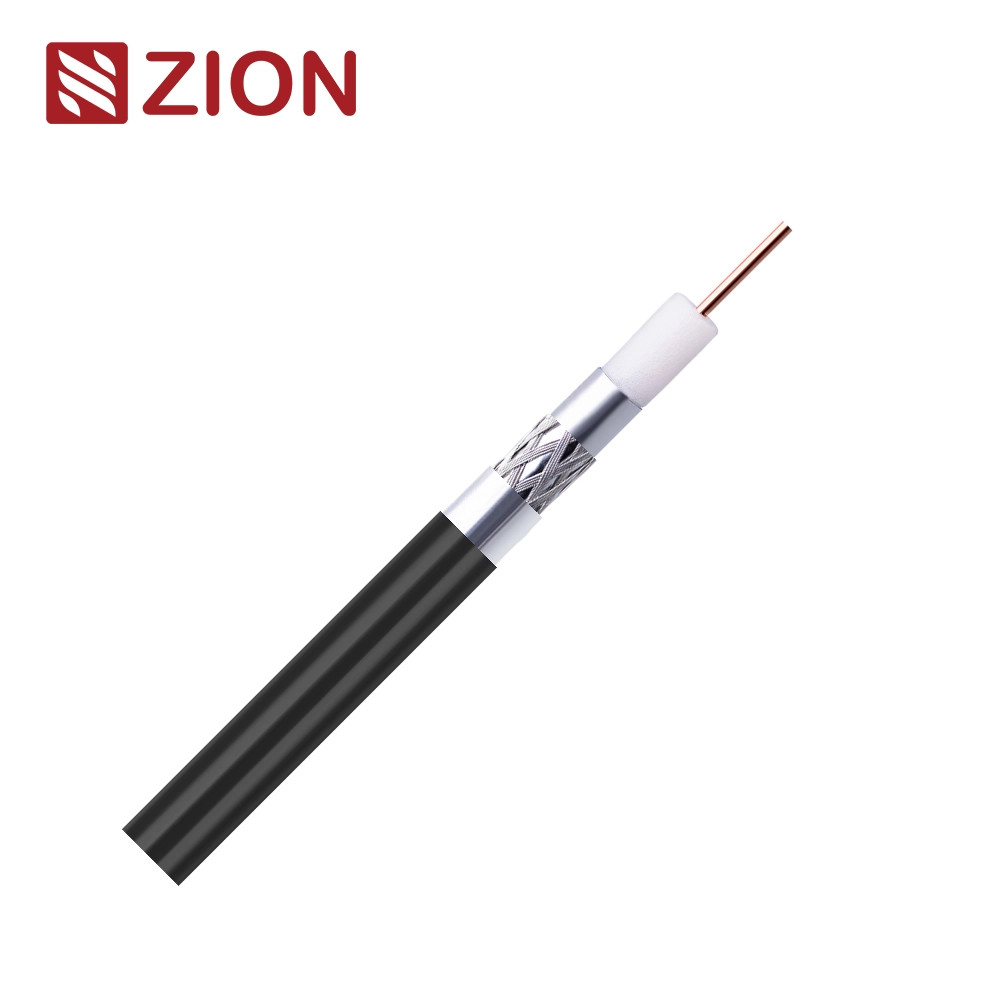

RG6+T-kabel met BRD703 SA klasse A++ Fca - signaaltransmissieproduct van hoge kwaliteit

Belangrijkste informatie en constructieparameters:

SKU's:

7170102

Klasse CPR

FCA

Normen:

Voor de toepassing van de voorschriften van EN 50117-10-2
CEI-UNEL 36762

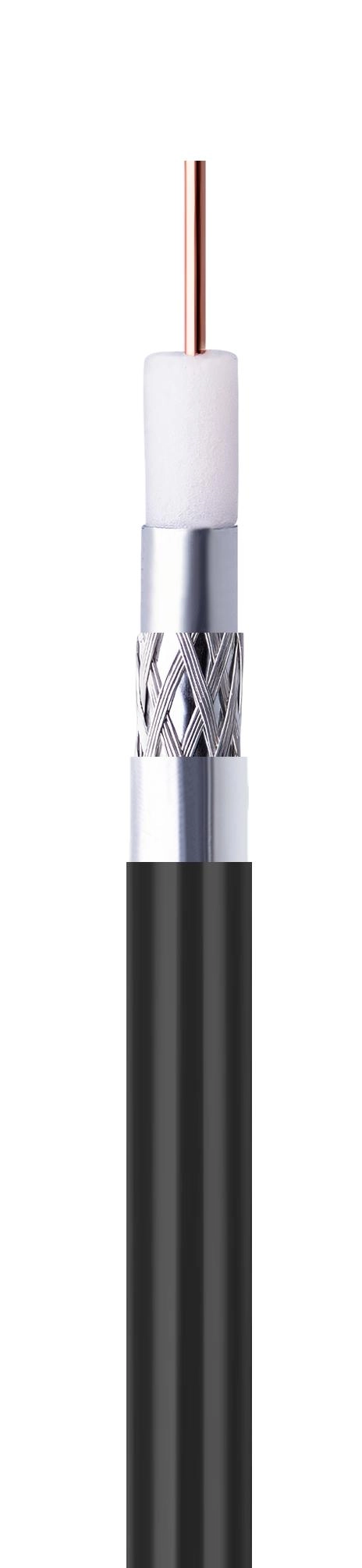

Vervaardiging

Inwendige geleidermateriaal

Plain koper (Cu)

Grootte van de interne geleider

1.13 ± 0,02 mm

Isolatie materiaal

Polyethyleenfoam ((PEG))

Isolatiegrootte

40,80 ± 0,10 mm

Schild 1

Al/Pet/Al+Sur

Schild 2

met een breedte van niet meer dan 50 mm

45% dekking

Schild 3

Al/Pet J-folie

Jacket

Materiaal: PE

OD: 6,90 ± 0,20 mm

Kleur: Wit/Zwart of op aanvraag

Toepassing

DOCSIS 3.1 (gegevens over coax-systeem)
4K-UHD
Buiten- en ondergrondse installaties

Elektrische kenmerken en fysische eigenschappen:

Kenmerkende impedantie

200 MHz 75 ± 3 Ohm

Capaciteit (@1kHz)

52 ± 2 pF/m Nom

Velociteitsverhouding

85% Nom.

Inwendige geleiderweerstand

18 Ω/km

Buitenste geleiderweerstand

14 Ω/km

Loopweerstand

32 Ω/km

Plaat Isolatie spanning

3 kV

Maximale stroom (Ieff)

8 A

Structurele rendementverliezen (SRL)

5 - 470 MHz

> 30 dB

470 - 1000 MHz

> 28 dB

1000 - 2000 MHz

> 26 dB

2000 - 3000 MHz

> 22 dB

Screening Attenuatie ((SA))
SA-klasse A++

30 - 1000 MHz

> 110 dB

1000 - 2000 MHz

> 105 dB

2000 - 3000 MHz

> 90 dB

Overdrachtsimpedantie

5-30 MHz

<50,0 mOhm/m

Min.Buigingsradius

35/70 mm

Max. Kabeltreksterkte

150 N

Werktemperatuur

-40 / +80 °C

Verzwakking (bij 20°C)

Frequentie (MHZ)

Maximale verzwakking (dB/100 m)

5

1.60

10

2.30

30

3.20

50

4.10

200

8.00

300

9.80

470

12.50

*De bovenstaande gegevens zijn uitsluitend ter referentie, het eigenlijke testrapport van de bestelling heeft de voorrang.

Bestelgegevens:

Markering

HANGZHOU ZION 7170102 75 OHM RG6+T BRD703 SA Klasse A++ Fca EN50117-9-2 DDMMY 001M-100M

Pakket

100M/rol, 300M/WS (of op verzoek van de klant)

Leveringstermijn

Normaal gesproken 25 dagen na ontvangst van de aanbetaling.

Brandnaam

HELLOSIGNAL® OF OEM
