1. Demping:

   • G.652.D:
     • @1310 nm: ≤0,36 dB/km
     • @1550 nm: ≤0,22 dB/km
   • G.655:
     • @1310 nm: ≤0,40 dB/km
     • @1550 nm: ≤0,23 dB/km
   • 50/125μm Multimode:
     • @850 nm: ≤3,0 dB/km
     • @1300 nm: ≤1,0 dB/km
   • 62,5/125 μm Multimode:
     • @850 nm: ≤3,0 dB/km
     • @1300 nm: ≤1,0 dB/km

2. Bandbreedte (alleen Multimode-vezels):

   • 50/125μm:
     • @850 nm: ≥500 MHz·km
     • @1300 nm: ≥1000 MHz·km
   • 62,5/125μm:
     • @850 nm: ≥200 MHz·km
     • @1300 nm: ≥600 MHz·km

3. Polarisatiemodusspreiding (PMD):

   • Individuele vezels:
     • G.652.D:≤0,20 ps/√km
     • G.655:≤0,20 ps/√km
   • Design Link-waarde:
     • ≤0,10 ps/√km voor zowel G.652.D als G.655.

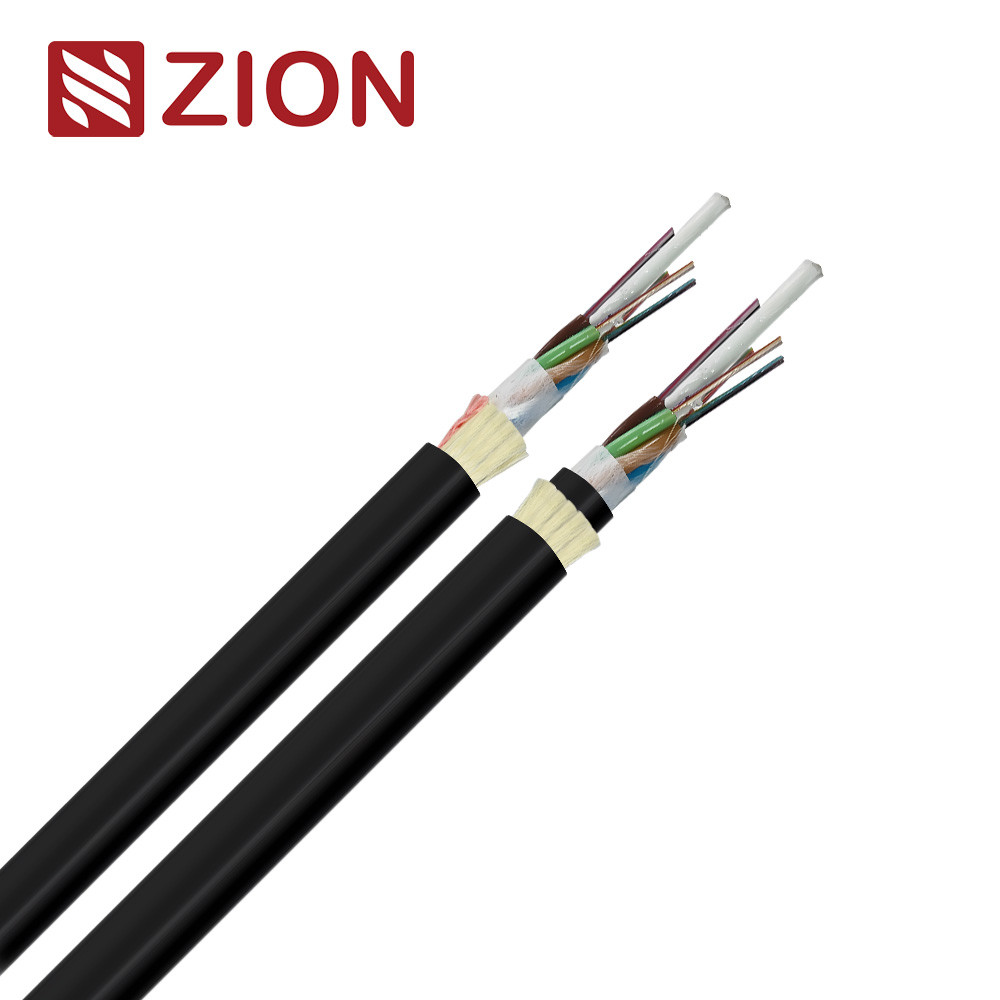

Technische gegevens:

1. Vezeltelling:

   • Opties variëren van 6 tot 288 vezels.

2. Ontwerp met losse buizen:

   • Configuraties: 1x6, 2x6, 4x6, 4x12, 6x12, 8x12, 12x12, 24x12.
   • Buitendiameter: instelbaar tussen 1,5 mm en 2,5 mm, afhankelijk van het ontwerp en het aantal vezels.

3. Centraal sterktelid:

   • Materiaal: glasvezelversterkte kunststof (GFRP).
   • Diameter: verstelbaar (1,8 mm tot 3,7 mm).
   • Sommige ontwerpen bevatten een centraal versterkingselement met PE-coating.

4. Waterblokkering:

   • Materiaal: waterblokkerende tape.

5. Perifere sterkte-lid:

   • Materiaal: aramidegaren.

6. Buitenmantel:

   • Dikte: Typisch 1,8 mm (instelbaar tussen 1,5 mm en 2,0 mm).

7. Kabelafmetingen:

   • Typische diameter: 9,5 mm tot 20,2 mm.
   • Verstelbare ontwerpen beschikbaar.

8. Bedrijfsomstandigheden:

   • Temperatuurbereik: -40°C tot +70°C.
   • Max. Overspanning: 50 m tot 150 m (afhankelijk van ontwerp en omstandigheden).
   • Klimaatomstandigheden: Ontworpen voor geen ijs en een maximale windsnelheid van 25 m/s.

Aanvullende opmerkingen:

• De kabelstructuur en het aantal vezels kunnen worden aangepast om aan de specifieke eisen van de klant te voldoen.
• De kabeldiameter en het gewicht kunnen variëren, afhankelijk van het ontwerp.
• Voor optimale prestaties moeten bij spanberekeningen rekening worden gehouden met lokale klimaatomstandigheden.

Vezeldata-SM

Belangrijkste testparameters en resultaten

Optische eigenschappen:

1. Verzwakkingscoëfficiënt (dB/km):

   • Bij verschillende golflengten (850 nm, 1310 nm, 1550 nm, enz.) komen alle waarden overeen met of verbeteren ze de ITU-T-aanbevelingen, waardoor minimaal signaalverlies wordt gegarandeerd.

2. Verspreidingscoëfficiënt:

   • Bij golflengten van 1285 nm tot 1625 nm zijn de dispersiewaarden consistent met hoge transmissie-eisen.

3. Effectieve groepsbrekingsindex (EGRI):

   • Stabiel over 1310 nm, 1550 nm en 1625 nm voor alle vezeltypen.

4. Macro buigverlies:

   • Extreem lage buigverliezen, zelfs bij kleine radiussen (bijv. 10 mm), vooral voor G.657.A1/A2-vezels, geschikt voor krappe installaties.

5. Milieukenmerken:

   • Duurzaamheid bij temperatuurwisselingen, wateronderdompeling en verouderingstests tonen een robuuste omgevingsbestendigheid aan.

Mechanisch testen:

1. Treksterkte (IEC 794-1-E1):

   • Geen vezelbreuk of schade aan de mantel onder een trekbelasting van 5000 N.

2. Verbrijzelingstest (IEC 60794-1-E3):

   • Geen vezelbreuk of schade aan de mantel onder een belasting van 3000 N/100 mm.

3. Impacttest (IEC 60794-1-E4):

   • Geen breuk bij meerdere schokken met een energie van 4,5 Nm.

4. Herhaaldelijk buigen (IEC 60794-1-E6):

   • De verliesverandering is ≤0,1 dB onder 30 cycli bij een buigdiameter van 20xOD.

5. Torsietest (IEC 60794-1-E7):

   • Behoudt de integriteit na ±90° draaien gedurende 10 cycli met een spanning van 150 N.

6. Waterpenetratie (IEC 60794-1-F5B):

   • Geen waterlekkage na 24 uur onder 1 m waterhoogte.

7. Temperatuurcycli (IEC 60794-1-F1):

   • Geen verliesverandering >0,1 dB na temperatuurvariatie (-20°C tot +40°C).

8. Samengestelde stroom (IEC 60794-1-E14):

   • Geen verbindingsvloeiing na 24 uur bij 70°C.

9. Schede hoogspanningstest:

   • Geen defect onder toegepaste hoge spanning (9× manteldikte).

Conclusie:

De glasvezelkabel voldoet aan of overtreft internationale normen (IEC, ITU-T, etc.).optische, mechanische en milieuprestatiestatistieken, wat de geschiktheid ervan bevestigt voor inzet in diverse en uitdagende omstandigheden. De robuuste constructie zorgt voor een hoge betrouwbaarheid voor toepassingen in moderne telecommunicatienetwerken, waaronder PON-systemen, backbone- en toegangsnetwerken.

Kabelmarkering en vezelskleuren
Schede markering

BEDRIJF Naam glasvezelkabel N*cores G.652D 2024 XXXXm

BEDRIJF: Merk van de fabrikant
2024: Bouwjaar
Naam glasvezelkabel: Kabeltype
G.652D: N-cores single-mode optische vezel (ITU-T Rec. G.652D)
XXXXm: Markering van meters

*De markering wordt elke meter afgedrukt;
**”G.652D” betekent ITU-T Rec. Low Water Peak (LWP) G.652 single-mode optische vezel.

Kan ook volgens de kabelmarkering van de klant.
1 De kleur van de markering is wit,
2 Een incidentele onduidelijke lengtemarkering is toegestaan ​​als beide aangrenzende markeringen duidelijk zijn.
3 De beide kabeluiteinden zijn afgedicht met warmtekrimpbare eindkappen om het binnendringen van water te voorkomen.

Vezelkleur en kleurcode bindmiddel: volgens EIA/TIA 598B

OEM-structuur Technische gegevens

Deze gegevens bieden belangrijke technische specificaties voor OEM-glasvezelkabelontwerpen, waardoor aanpassing aan specifieke klantvereisten wordt gegarandeerd. De informatie belicht de structurele, materiële en prestatieaspecten van de kabels.

Belangrijkste technische details:

Ontwerpconfiguratie:

• Kabelstructuur (buis + vulmiddel + sterktelid):
  • Voor 12 vezels: 3+2+1
  • Voor 24 vezels: 1+4+1
  • Voor 48 vezels en meer: ​​1+4+1

Materiaal en afmetingen:

1. Vezeltype:

   • Single-mode glasvezel: ITU-T G.652.D

2. Centraal sterktelid:

   • Materiaal: FRP of staaldraad
   • Diameter: 1,2 mm (FRP) of 1,0 mm (staaldraad)

3. Losse buis:

   • Materiaal: PBT
   • Diameter: 2,1 mm of 1,8 mm

4. Vulmiddel:

   • Materiaal: PP
   • Diameter: 1,8 mm

5. Waterblokkerende laag:

   • Materiaal: waterblokkerend garen en waterblokkerende tape

6. Garensterkte Lid:

   • Materiaal: aramidegaren

7. Buitenmantel:

   • Materiaal: HDPE
   • Dikte:
     • 12 vezels: 0,8 mm
     • 24 vezels: 1,6 mm
     • 48 vezels: 1,9 mm
   • Kleur: zwart

Kabelafmetingen en gewicht:

• Kabeldiameter:
  • 12 vezels: 9,0 mm
  • 24 vezels: 13,0 mm
• Kabelgewicht:
  • 12 vezels: 75 kg/km
  • 24 vezels: 95 kg/km

Mechanische en milieuprestaties:

1. Maximale installatiespanning:
   • 2400 N
2. Minimale buigradius:
   • Zonder spanning: 10×kabeldiameter
   • Onder maximale spanning: 20×kabeldiameter
3. Temperatuurbereiken:
   • Installatie: -20°C tot +60°C
   • Transport en opslag: -40°C tot +70°C
   • Werking: -40°C tot +70°C

Samenvatting:

Dit OEM-glasvezelkabelontwerp biedt een balans tussen duurzaamheid en prestaties, waardoor een betrouwbare werking onder uiteenlopende omgevingsomstandigheden wordt gegarandeerd. De modulaire configuratie (aantal vezels, sterkte-elementen en losse buisafmetingen) en robuuste materialen (HDPE, PBT, aramidegaren) maken brede toepassingen in de telecommunicatie mogelijk, waardoor naleving van industrienormen en klantspecifieke behoeften wordt gegarandeerd.

Verpakking en markering

1. Verpakking

1.1 Elke kabellengte wordt op een houten trommel gewikkeld die geschikt is voor verzending over lange afstanden.

1.2 Afgedekt door plastic bufferblad.

1.3 Afgedicht door sterke houten latten.

1.4 Er wordt minimaal 1 m binnenkabellengte gereserveerd voor testen.

1.5 Trommellengte
- 1.5.1 Standaard trommellengte is 2000-4000 m
- 1.5.2 Enkele lengte van niet minder dan 96% van de standaardlengte per vat is toegestaan ​​voor een hoeveelheid die niet groter is dan 10% van de totale voorraad;

1.5.3 Totale hoeveelheid is minimaal de bestelde hoeveelheid.

2. Drummarkering

2.1 Kabeltrommel
- Merk van de fabrikant;
- Rolrichtingspijl;
- Buitenste eindpositie van de kabel geeft pijl aan;
- Het woord “GLASVEZELKABEL”;
- Oorsprong, het woord “GEMAAKT IN CHINA”;
- Waarschuwingsplaatje waarop de juiste wijze van laden, lossen en transporteren van de kabel wordt aangegeven;
- Overige klantgegevens zoals contractnummer, projectnummer en afleverbestemming. (indien nodig)

2.2 Markeringsplaat
- Productnaam;
- Kabeltype en -maat;
- Trommellengte;
- Bruto/Netto gewicht in kilogram;
- Drumnummer in meters;
- Naam van de fabrikant;
- Productiejaar en -maand;
- Projectnummer, contractnummer of inkoopordernummer (indien nodig).
