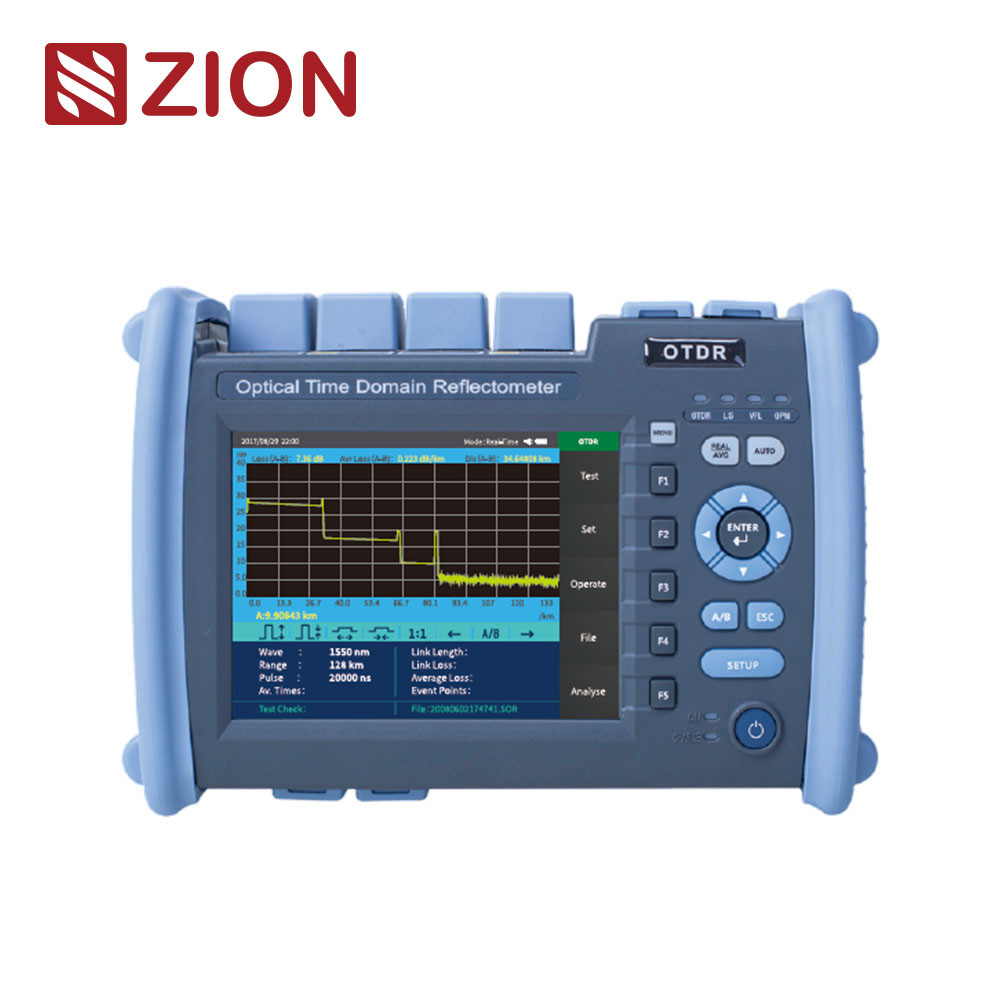

| ZCOTDR-6000P PON OTDR gebruikt een 5,6 inch kleuren scherm, met dubbele bediening van toetsen en aanrakingen. Het heeft een maximaal dynamisch bereik van 45dB en kan 1:32 optische splitter penetreren in PON-netwerktest;De hele machine integreert Visual Fault Location, Eventmap, optische vermogenmeter, lichtbron, optische verliestest, optische eindgezichtsdetectiefuncties,multifunctionele integratie om klanten te helpen de veldtest en het onderhoud efficiënt op te lossenHet wordt voornamelijk gebruikt om de lengte, verlies, verbindingskwaliteit en andere parameters van allerlei soorten optische vezels en kabels te meten.noodreparatie van het communicatiesysteem van het glasvezelcommunicatiesysteem, ontwikkeling en productie van optische glasvezelkabels. |
| Productkenmerken |
|
|
|
|
| • PON-netwerktest, penetratie 1:32 splitter |
 |
| • Batchverwerking van gegevens, afdrukken van rapportenformulieren |
| • Ononderbroken communicatie, online test |
| • Nomenclatuur in het Chinees en het Engels |
| • Standaard SOR-bestandsformaat |
| • Sleutel + touchscreen dubbele werking |
| • Geïntegreerde PON OTDR/VFL/LS/OPM/Event Map/End Face Detection/Optical Loss Test |
| |
| Technische specificaties |
|
|
|
|
| ZCOTDR-6000P PON OTDR |
| Model |
PD1 |
PS1 |
PS2 |
PT1 |
PT2 |
PT3 |
PT4 |
| Waallengte |
1310 nm±20 nm
1550 nm±20 nm |
1625 nm±20 nm
(gefilterd) |
1650 nm±5 nm
(gefilterd) |
1310nm/1550nm±20nm
1625 nm±20 nm
(gefilterd) |
1310/1550nm±20nm
1650 ± 5 nm
(gefilterd) |
| Filter |
/ |
Hoog passend> 1595 nm
Isolatie> 40 dB
(1270 nm ~ 1585 nm) |
Bandpass
1650 nm±7 nm
Isolatie> 40 dB
(1650 nm±10 nm) |
Hoog passend> 1595 nm
Isolatie> 40 dB
(1270 nm ~ 1585 nm) |
Bandpass 1650 nm±7 nm
Isolatie> 40 dB
(1650 nm±10 nm) |
| Fibre-type |
G.652 |
| Maximaal dynamisch bereik |
37/35 dB |
38 dB |
38 dB |
38/36/36 dB |
40/38/38 dB |
42/40/40 dB |
38/36/36 dB |
| Gebeurtenisblinde zone |
1 m |
0.8m |
| ATT Blinde zone |
6m |
| PON Blinde zone |
30 m |
| Testbereik |
500m/1km/2km/4km/8km/16km/32km/64km/128km/256km |
| Breedte van de puls |
3ns/5ns/10ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns/1000ns/3000ns/5000ns/8000ns/10000ns/20000ns |
| Afstandsnauwkeurigheid |
±(0,75m+ Proefinterval 40,005% xTestafstand) |
| Verlies Resolutlon |
± 0,001 dB |
| Verliesnauwkeurigheid |
± 0,05 dB/dB |
| |
| PON OTDR |
| Voorbeelden van punten |
16k-256k |
| Resolutie van de steekproef |
0.05m-16m |
| Reflectie AccuraGy |
± 3 dB |
| Bestandsindeling |
SORStandard bestandsformaat |
| Verliesmetingsmodus |
Vierpuntsmethode /vijfpuntsmethode |
| Veiligheidsniveau van de laser |
Klasse II |
| Vernieuwingssnelheid |
3 Hz (Type.) |
| Gegevensopslag |
Intimale opslag: s3000 curves; Extemale opslag: 4G bit |
| Verbinding |
FC/UPC (verwisselbaar sC,sT) |
| Gegevensinterface |
USB, MiniUSB, 10M/100M Ethernet-poort |
| OPM |
| Golflengtebereik |
800 nm tot 1700 nm |
| Verbinding |
Universaal gewricht FC/SC/ST |
| Toetsomvang |
-50 dBm~+26 dBm |
| Onzekerheid |
± 5% |
| Kalibratiegolflengte |
850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm |
| LS |
| Lasertype |
FP-LD |
| Waallengte |
Conform OTDR-uitgangsgolflengte |
| Uitgangsvermogen |
≥-5 dBm |
| Stabiliteit |
CW,±0,5dB/15min(Test na 15 minuten voorverhitting) |
| Verbinding |
FC/UPC ((Verwisselbaar sc,sT) |
| De OpticalLoss Testindex verwijst naar de bovenstaande LS- en OPM-index. |
| Andere |
| Afbeelding |
5.6 inch kleuren LCD+ touchscreen |
| Stroomvoorziening |
AC/DCA-adapter:invoer: 100V~240V,50/60Hz,0.6A, Uitgang: 12V~19V, 1.57,4V, 5200mAh. |
| Werktemperatuur |
-10°C~+50°C |
| Bergingstemperatuur |
-40°C~+70°C |
| Relatieve luchtvochtigheid |
0~95%, niet-condenserend |
| Gewicht |
< 1,2 kg |
| Grootte |
227 mmx160 mmx70 mm |
| Functies van de gastheer: PON OTDR/OPM/VFL/Ls/Event Map/Fiber End Detection (Additionalpurchase detector) /Optical Loss Test |
| |
| Configuratielijst |
|
|
|
|
| Nee, dat is niet zo. |
Naam |
Hoeveelheid |
Opmerking |
| 1 |
Gasheer |
1 |
|
| 2 |
AC/DC-adapter |
1 |
|
| 3 |
U-schijf (met analyse-software/gebruikershandleiding) |
1 |
|
| 4 |
Aanraakpen |
1 |
|
| 5 |
Gegevenslijn |
1 |
|
| 6 |
OTDR SC-adapter |
1 |
|
| 7 |
OPM SC-adapter |
1 |
|
| 8 |
Gebruikershandleiding |
1 |
|
| 9 |
Certificering van kalibratie |
1 |
|
| 10 |
Certificaat/waarborgkaart |
1 |
|
| 11 |
Schoon katoenen stuk |
10 |
|
| 12 |
met een diameter van niet meer dan 15 mm |
1 |
|
| 13 |
Speciale rugzak voor instrumenten |
1 |
|
