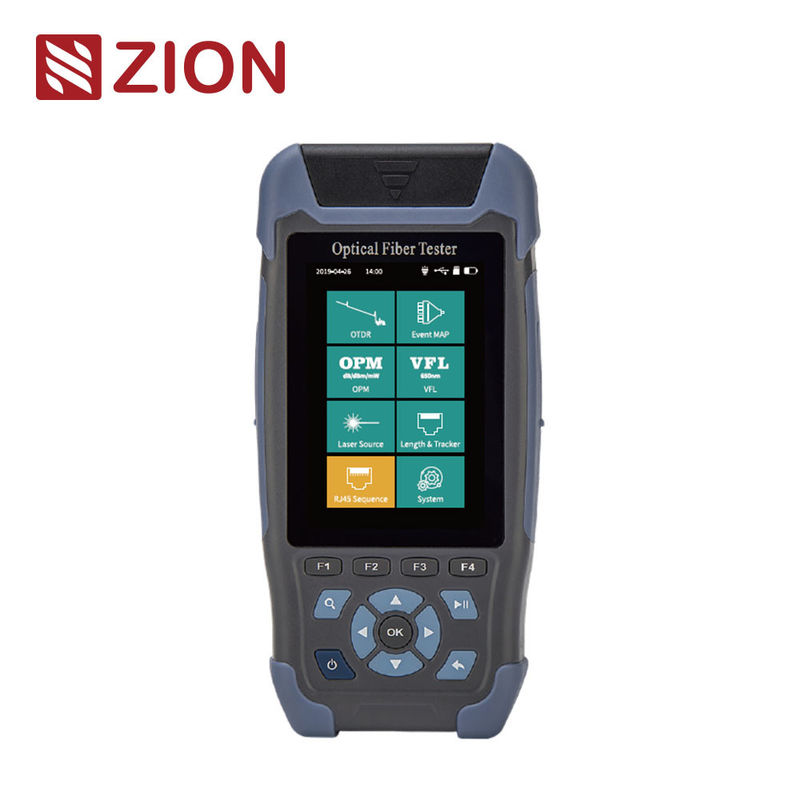

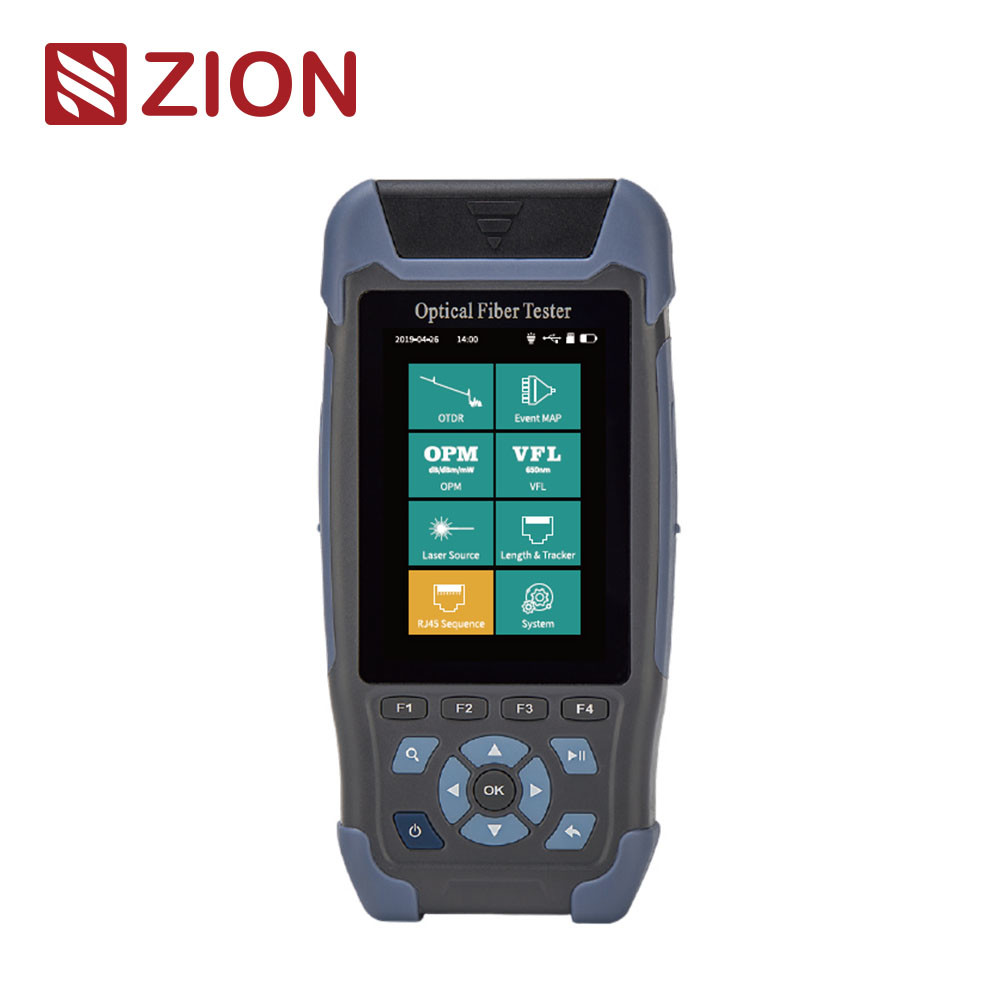

| ZCOTDR-3200 Mini Pro Series Optical Time Domain Reflectometer heeft een 3,5 inch kleuren scherm. De gebruikersinterface is eenvoudig en eenvoudig te bedienen.Optische vermogenmeterHet adopteert een intelligent energiebesparend beheer.12 uur zeer lange meettijd om de veldtest en het onderhoud efficiënt te laten verlopen. ZCOTDR-3200-serie worden gebruikt om de lengte, verlies, verbindingskwaliteit en andere parameters van alle soorten optische vezels en kabels te meten.Het kan nog steeds gebruikt worden.Het maximale testvermogen bij licht is -5 dBm.Onderhoudsproef van verbinding en noodreparatie van communicatiesysteem van glasvezelcommunicatiesysteem. |
| Productkenmerken |
| • Glasvezelverbinding met ≤-5 dBm optisch signaal, gemakkelijk te testen |
 |
| • Langdurige duurzaamheid, 12 uur meettijd |
| • Nieuwe rubberen mouw, schokbestendig, valbestendig |
| • Blind gebied van 3 m, gemakkelijke test van 3 m springer |
| • Handmatig ontwerp, gemakkelijk te dragen |
| • USB, oplaadbaar met draagbare batterij |
| • OTDR/LS/OPM/VFL/RJ45 Kabelvolgorde/Kabellengte/RJ45-tracker/Flashlight |
| |
| Technische specificaties |
| OTDR |
| Model |
ZCOTDR-3200D |
ZCOTDR-3200F1
(live test) |
ZCOTDR-3200-F2
(live test) |
| Type |
G.652 SM |
| Waallengte |
1310/1550±20 nm |
1310 nm±20 nm |
1550 nm±20 nm |
| Dynamisch bereik |
24 dB/22 dB |
24 dB |
22 dB |
| Gebeurtenisblinde zone |
3 m |
| ATT blinde zone |
8m |
| Testbereik |
500m/1km/2km/4km/8km/16km/32km/64km
5ns/30ns/50ns/100ns/275ns/320ns/500ns/1000ns/5000ns/10000ns |
| Breedte van de puls |
3ns/5ns/10ns/20ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns
/1μs/2μs/3μs/5μs/8μs/10μs |
| Accuraatheid in de verte |
±(1m+monsteringsinterval+0,005%×testafstand) |
| Lineariteit |
± 0,2 dB/dB |
| Voorbeelden van punten |
16k~128k |
| Resolutie van de steekproef |
0.05m~8m |
| Verliesoplossing |
0.001dB |
| Verliesdrempel |
0.20 dB |
| |
| OTDR |
| Bereikresolutie |
0.001m |
| Brekingsindex |
1.00000~2.00000 |
| Reflectiegewogenheid |
± 3 dB |
| Bestandsindeling |
SOR standaard bestandsformaat |
| Verliesanalyse |
Vierpuntsmethode /vijfpuntsmethode |
| Veiligheidsniveau van de laser |
Klasse II |
| Verbinding |
FC/UPC ((verwisselbaar SC, ST) |
| OPM |
|
LS |
| Waafbereik |
800 nm tot 1700 nm |
|
Waallengte |
Overeenkomstig OTDR |
| Kalibratiegolf |
850/1300/1310/1490/
1550/1625/1650 nm |
|
Lasertype |
FP-LD |
| Testbereik |
-70~+10dBm (optioneel)
-50~+26dBm (Standaard) |
|
Kracht |
≥-5 dBm |
| Resolutie |
0.01 dB |
|
Stabiliteit |
CW, ±0,5 dB/15min
(Na 15 minuten voorverhitting) |
| Onzekerheid |
± 5% |
|
Verbinding |
FC/UPC ((verwisselbaar SC, ST) |
Frequentie
Identificatie |
CW/270/330/1k/2kHz |
|
Modus |
CW/270Hz/330Hz/1kHz/2kHz |
| Verbinding |
Universele FC/SC/ST |
|
RJ45-kabelvolgorde en -lengte |
| VFL |
|
Testafstand |
≤ 300 m |
| Waallengte |
650 nm±20 nm |
|
RJ45-kabelopsporing |
| Uitgangsvermogen |
≥ 10 mW |
|
Modus |
Digitaal opsporen |
| Modus |
CW/1Hz/2Hz |
|
Afstand |
≤ 300 m |
| Verbinding |
FC/UPC (uitwisselbaar SC, ST) |
|
Online tracking |
Geen steun |
| |
|
| Afbeelding |
3.5 inch 320×480 LCD |
| Stroomvoorziening |
AC/DC-adapter: ingang:100V/240V,50/60Hz,0.6A
uitgang: 5V, 2A, lithiumbatterie: 3,7V,4000mAh |
| Batterijwerk |
Continu testen> 12 uur |
| Gegevensopslag |
Interne: ≥ 600 ; externe: TF-kaart |
| Gegevensinterface |
Mini USB |
| Werktemperatuur |
-10°C+50°C |
| Bergingstemperatuur |
-40°C+70°C |
| Relatieve luchtvochtigheid |
0·95% Niet-condenserend |
| Gewicht |
≤ 350 g (inclusief batterij) |
| Grootte |
173 mm × 82 mm × 37 mm |
Standaardconfiguratie: OTDR, E-Vent Map, OPM, LS, VFL, RJ45-tracker (bijkomende aankooptracker),
RJ45-kabelsequentie e&lengte, zaklamp |
| Configuratielijst |
| Host ((batterij inbegrepen), Adapter, Data Line, CD-ROM ((Analysesoftware/Gebruikershandleiding),Gebruikershandleiding, SC/UPC, Kwalificatiecertificaat/Service Guarantee Card, Kalibratiecertificaat,Schoon katoensnipselsInstrumenten rugzak. |
