Gedetailleerde informatie

Gewicht:	< 1,2 kg	grootte:	208 mmx110 mmx56 mm
Werktemperatuur:	-10℃~+50℃	Bergingstemperatuur:	-40°C~+70°C
Afbeelding:	5 inch kleuren LCD + touchscreen
Markeren:	Lichte OTDR , Multifunctionele OTDR , Multifunctionele optische tdr

Productomschrijving

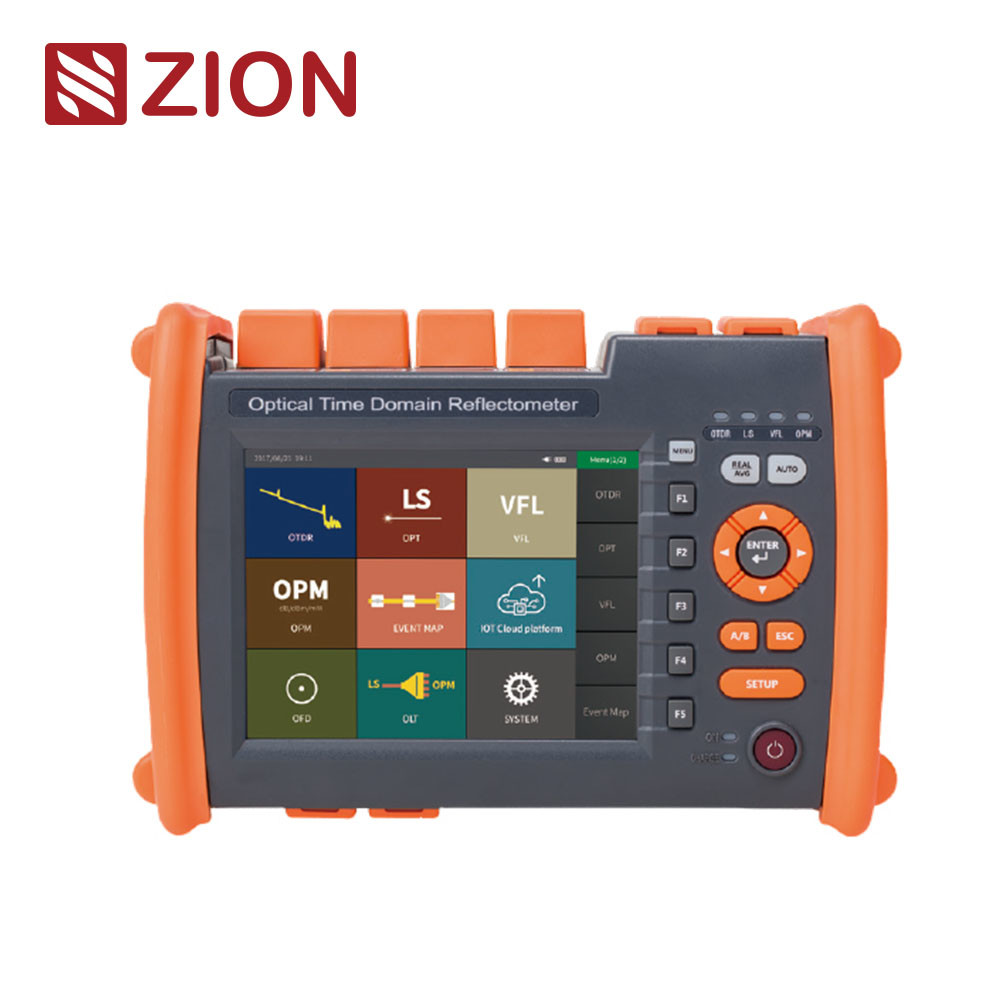

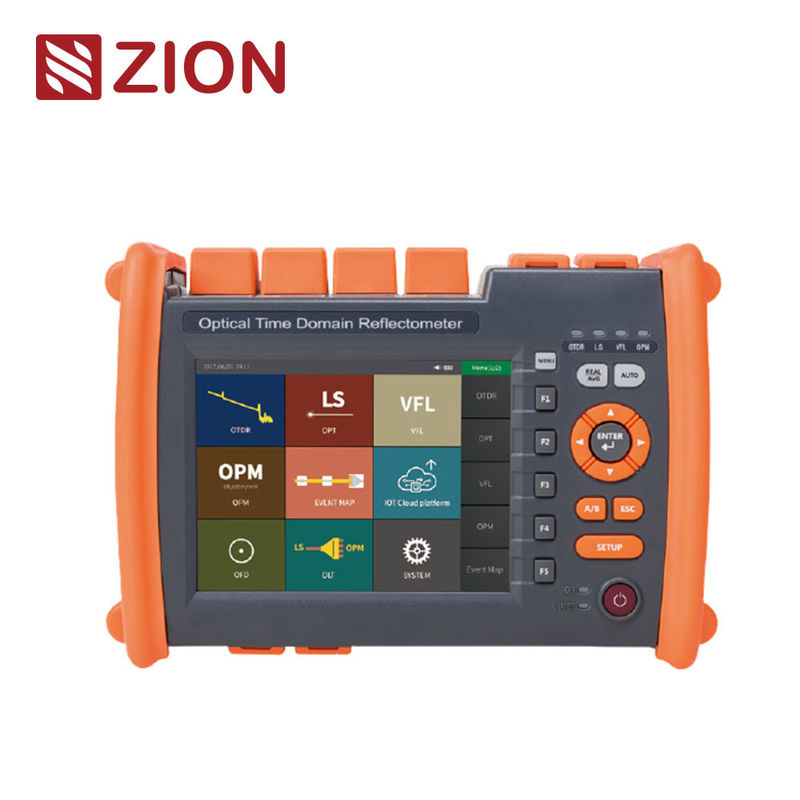

ZCOTDR-5600 Multifunctionele OTDR-optische tijddomeinreflectometer


ZCOTDR-5600 Multi Functional OTDR Optical Time Domain Reflectometer neemt een 5,6 inch kleuren touchscreen en dubbele werking van toetsen en aanraking.Optische vermogenmeter, Lichtbron, multi-functies om klanten te helpen efficiënt op te lossen van de veldtest en onderhoud; Intelligente stroombeheer, 20 uur super lange standby,efficiënte garantie voor veldtests en onderhoudHet wordt voornamelijk gebruikt om de lengte, verlies, verbindingskwaliteit en andere parameters van allerlei soorten optische vezels en kabels te meten.Lijnonderhoudstest en noodreparatie van communicatiesysteem van glasvezelcommunicatiesysteem, onderzoek en productie meting van glasvezelkabel.
Productkenmerken
• 0,8 m blind gebied voor evenementen, gemakkelijk te testen 5 m springer
• Detectie van online test, automatisch alarm met licht
• Unieke automatische diagnosefunctie van testresultaten
• Batchverwerking van gegevens en afdruk van formulieren voor rapporten
• Sleutel + touchscreen dubbele werking
• Automatische test met één knop
• Standaard SOR-bestandsformaat
• Simultane test met meerdere golflengten
• Nomenclatuur in het Chinees en het Engels
• Ultrabreed werktemperatuur

Technische specificaties
OTDR
Vlakken	G.652 SM
Waallengte	1310nm±20nm/1550nm±20nm
Dynamisch bereik	32 dB/30 dB
Gebeurtenisblinde zone	1.5m
ATT blinde zone	6m
Testbereik	500m/1km/2km/4km/8km/16km/32km/64km/128km/256km
Breedte van de puls	5ns/10ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns/1000ns/3000ns/5000ns/8000ns/10000ns/20000ns
Accuraatheid in de verte	±(0,75m+monsterinterval+0,005%xtestafstand)
Verliesnauwkeurigheid	± 0,05 dB/dB
Monsternemingspunten	16k~256k
Resolutie van de steekproef	0.05m~16m
Reflectie nauwkeurigheid	± 3 dB
Bestandsindeling	SOR standaard bestandsformaat
Verliesanalyse	Vierpuntsmethode /vijfpuntsmethode
Veiligheidsniveau van de laser	Klasse II

OTDR
Gegevensopslag	Interne:<3000 bochten, externe: 4G-bit
Verbinding	FC/UPC ((verwisselbaar SC,ST)
Vernieuwingssnelheid	3 Hz (type)
Gegevensinterface	USB, Mini-USB, 10M/100M Ethernet-poort
OPM
Golflengtebereik	800 nm tot 1700 nm
Verbinding	UniversalFC/SC/ST
Toetsomvang	-50 dBm~+26 dBm
Onzekerheid	± 5%
Kalibratiegolflengte		850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm
LS
Waallengte	Conform OTDR-uitgangsgolflengte
Uitgangsvermogen	≥-5 dBm
Stabiliteit	CW,±0,5dB/15min ((Test na 15 minuten opstarten van voorverwarming)
Verbinding	FC/UPC ((verwisselbaar SC,ST)
VFL
Waallengte	650nm士20nm
Uitgangsvermogen	≥ 10 MW
Modus	CW/1Hz/2Hz
Verbinding	FC/SC/ST
Andere
Afbeelding		5 inch kleuren LCD + touchscreen
Stroomvoorziening		AC/DCA adapter:input:100V~240V, 50/60Hz, 0.6AOutput:12V~19V, 1.5A, Li-batterij:7.4V, 5200mAh
Werktijden op batterij		≥ 10 uur
Werktemperatuur		-10°C~+50°C
Bergingstemperatuur		-40°C~+70°C
Relatieve luchtvochtigheid		0~95% Niet-condenserend
Gewicht		< 1,2 kg
Grootte		208 mmx110 mmx56 mm
Functies van de gastheer: OTDR/O PM AVFL/LS/Event Map/Fiber End Detection (additionele aankoop detector) /Optische verliestest

Configuratielijst
Nee, dat is niet zo.	Naam		Hoeveelheid	Opmerking
1	Gasheer		1
2	AC/DC-adapter		1
3	Gebruikershandleiding		1
4	U-schijf (inclusief analysesoftware/gebruikershandleiding)		1
5	SC-adapter		1
6	Aanraakpen		1
7	Kalibratiecertificaat		1
8	Schoon katoensnipsels		10
9	Kwalificatiecertificaat/garantie-kaart voor naverkoopservice		1
10	Rugzak (met riemen)		1

label:

Plaats van herkomst:	Chinees
Merknaam:	HELLOSIGNAL® OR OEM

Min. bestelaantal:	50 stuks
Verpakking Details:	10 stuks / plastic zak
Levertijd:	Normaal 25 dagen na ontving de storting.
Betalingscondities:	T/T
Levering vermogen:	Geen limiet
