Gedetailleerde informatie

Gewicht:	< 1,2 kg	Afmeting:	227 mmx160 mmx70 mm
Werktemperatuur:	-10℃~+50℃	Bergingstemperatuur:	-40°C~+70°C
Afbeelding:	5.6 inch kleuren LCD+ touchscreen
Markeren:	Compacte otdr-optische tijddomeinreflectometer , Lichte otdr-optische tijdsgebiedreflector , Multifunctionele OTDR

Productomschrijving

ZCOTDR-6000 Multifunctionele OTDR Optical Time Domain Reflectometer

De ZCOTDR-6000 Multifunctionele OTDR Optical Time Domain Reflectometer heeft een 5,6 inch kleurenscherm, dubbele bediening met knoppen en touchscreen. Het integreert OTDR, Visual Fault Location, Event Map, Optical Power Meter, Light Source, Optical Loss Test, Optical End Face Detection, multi-functies om klanten efficiënt te helpen bij het oplossen van veldtesten en onderhoud; Intelligent energiebeheer, 20 uur super lange stand-by, efficiënte garantie voor veldtesten en onderhoud.
Het wordt voornamelijk gebruikt om de lengte, het verlies, de verbindingskwaliteit en andere parameters van allerlei soorten optische vezels en kabels te meten. Het kan op grote schaal worden gebruikt in engineeringconstructie, noodreparatie van communicatiesystemen van optische vezelcommunicatiesystemen, onderzoek en productiemeting van optische vezelkabels.

Producteigenschappen

• 0,8 m dode zone, gemakkelijk om 5 m jumper te testen

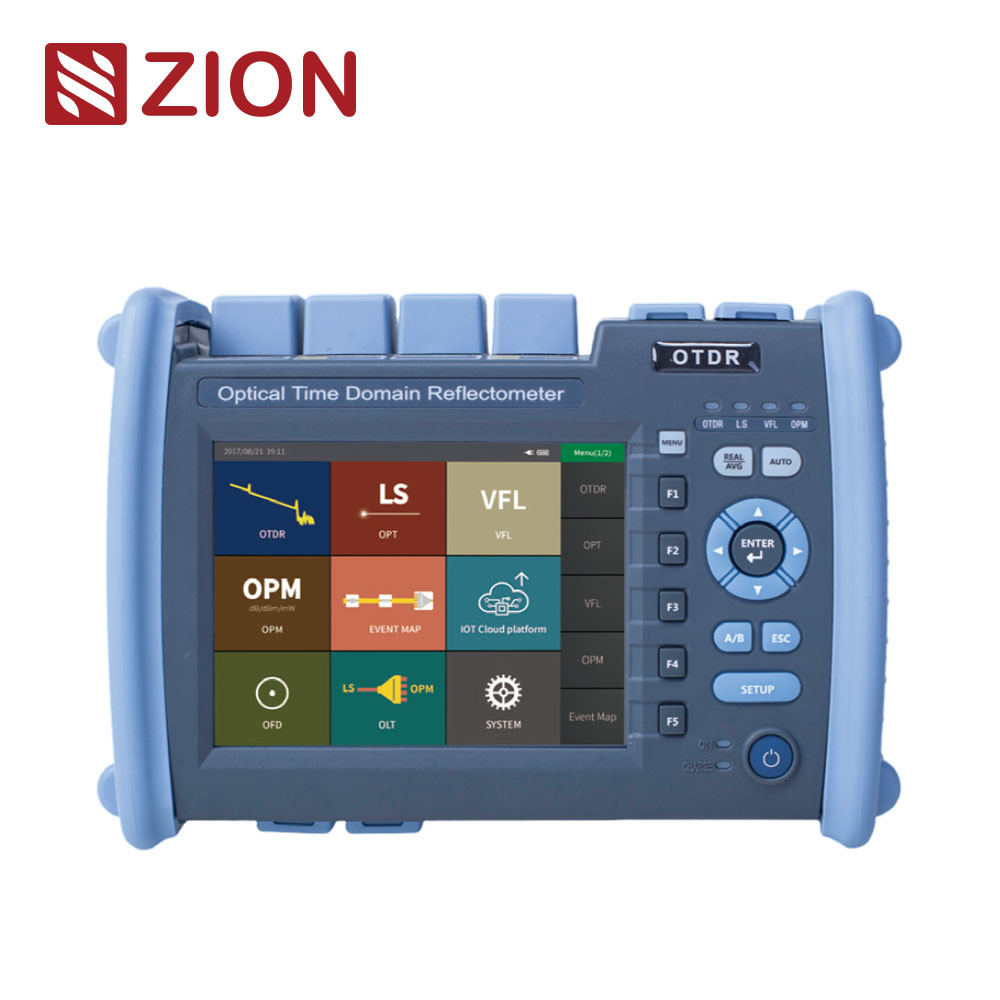

Compact lichtgewicht Otdr Optische tijdsgebied reflectometer ZCOTDR-6000 Multifunctioneel 0

• Detectie van online test, APD actieve bescherming

• Unieke automatische diagnosefunctie van testresultaten

• Batchverwerking van gegevens en afdrukken van rapportformulieren

• Knop + touchscreen dubbele bedieningsmodus

• Ondersteuning SM/MM/SM+MM test

• Standaard SOR-bestandsuitvoerformaat

• Gelijktijdige test van meerdere golflengten

• Nomenclatuur in het Chinees en Engels

Technische specificaties

ZCOTDR-6000

Model

SM1

SM2

Type

SM/MM

Golflengte

1310nm
1550nm

1310nm
1490nm
1550nm

1310nm
1550nm
1625nm

1310nm
1550nm
1650nm

1310nm
1490nm
1550nm
1625nm

850nm
1300nm

850nm
1300nm
1310nm
1550nm

MaxDynamisch bereik (dB)

35
33

38
36

42
40

45
43

32
30
30

37
35
35

32
30
30

37
35
35

32
30
30

37
35
35

37
35
35
33

26
28

26
28
35
33

26
28
37
35

Event Dode Zone

0,8m

ATT Dode Zone

Testbereik

500m/1km/2km/4km/8km/16km/32km/64km/128km/256km

Pulsbreedte

5ns/10ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns/1000ns/3000ns/5000ns/8000ns/10000ns/20000ns

Nauwkeurigheid bereik

±(0,75m+Sample interval+0,005%xTest afstand)

Nauwkeurigheid verlies

±0,05dB/dB

Bemonsteringspunten

16k~256k

Sample resolutie

0,05m-16m

OTDR

Reflectienauwkeurigheid

±3dB

Bestandsformaat

SOR Standaard Bestandsformaat

Verliesanalyse

4-punts methode / 5-punts methode

Laserveiligheidsniveau

Klasse Ⅱ

Vernieuwingsfrequentie

3Hz (Typ.)

Gegevensopslag

Interne opslag:<3000 curves; Externe opslag: 4G bit

Connector

FC/UPc(Uitwisselbaar sc,sT)

Gegevensinterface

USB,MinHUSB,10M/100M Ethernet Poort

OPM

Golflengtebereik

800nm~1700nm

Connector

Universeel FC/SC/ST

Testbereik

-50dBm~+26dBm

Onzekerheid

±5%

Kalibratie golflengte

850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm

Golflengte

Overeenstemmend met OTDR-uitgangsgolflengte

Uitgangsvermogen

≥-5dBm

Stabiliteit

CW, +0,5dB/15min (Test na 15 minuten voorverwarming)

Connector

FC/UPC(Uitwisselbaar sC,ST)

VFL

Golflengte

650nm士20nm

Uitgangsvermogen

≥10 mW

Modus

CW/1Hz/2Hz

Connector

FC/UPC(Uitwisselbaar sc,sT)

DeOptical LossTest index verwijst naar de bovenstaande lichtbron en optische vermogensmeterindex.

Overig

Display

5,6 inch kleuren LCD+ touchscreen

Voeding

AC/DC adapter: input: 100v~240V, 50/60Hz,0.6A, Qutput: 12V-19v, 15A, Lithium batterij: 7.4v, 5200mAh

werktemperatuur

-10°C~+50°C

Opslagtemperatuur

40°C~+70°C

relatieve vochtigheid

0~95%,Niet-condenserend

Gewicht

<1,2kg

Afmetingen

227mmx160mmx70mm

Functies van Host: OTDR/OPM/VFL/LS/Event Map/Vezel Einde Detectie (Extra aankoop detector) /optische Verlies Test

Configuratielijst

NR.

Naam

Hoeveelheid

Opmerking

Host

AC/DC Adapter

Gebruikershandleiding

U-schijf (inclusief analysesoftware/Gebruikershandleiding)

SC Adapter

Touchpen

Kalibratiecertificaat

Reinigingskatoenen schijfjes

Kwalificatiecertificaat/Aftersales Service Garantiekaart

Rugzak (met riemen)

label:

Plaats van herkomst:	Chinees
Merknaam:	HELLOSIGNAL® OR OEM

Min. bestelaantal:	50 stuks
Verpakking Details:	10 stuks / plastic zak
Levertijd:	Normaal 25 dagen na ontving de storting.
Betalingscondities:	T/T
Levering vermogen:	Geen limiet
