Gedetailleerde informatie

Gewicht:	< 1,2 kg	Afmeting:	215 mmx160 mmx50 mm
Werktemperatuur:	-10℃~+50℃	Bergingstemperatuur:	-40°C~+70°C
Afbeelding:	7 inch kleuren LCD+ touchscreenResolutie: 800×480
Markeren:	OTDR voor kleine afmetingen , OTDR-optische reflectormeter , OTDR met hoge prestaties

Productomschrijving

ZCOTDR-6200 High-performance OTDR Optical Time Domain Reflectometer

ZCOTDR-6200 serie OTDR's gebruiken een 7 inch capacitief touchscreen, dat 9 modules integreert. Met
uitstekende intelligente hardware- en softwareontwerp, is de nauwkeurigheid van korte vezeltests en automatische tests hoger. Het is uitgerust met uitgebreide Ethernet-tests (Ping / PPOE, enz.), ondersteuning voor APP-bediening.
De ZCOTDR-6200-serie wordt gebruikt om de optische vezellengte, het verlies en de verbindingskwaliteit te testen, en wordt gebruikt in de technische constructie, linkonderhoudstests. Ze worden voornamelijk gebruikt in stedelijke hoofdaders, backbone-netwerken en metropoolnetwerken.

Producteigenschappen

• 0,5 m Event Dead Zone

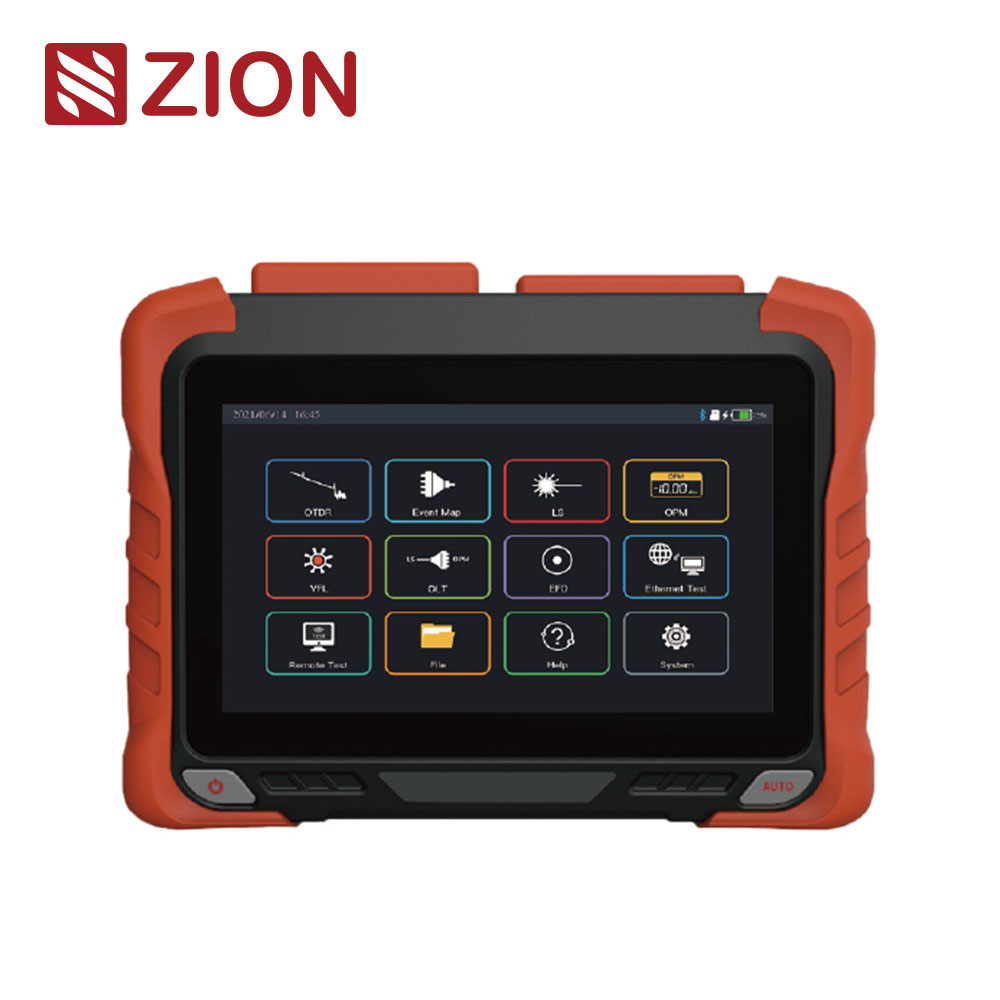

ZCOTDR-6200 OTDR Optische tijdsgebiedreflectometer Kleine grootte Grote prestaties 0

• Online detectie, effectieve APD actieve bescherming

• Ondersteuning voor snel oplaadprotocol en powerbank

• Ethernet-test, ondersteuning voor Ethernet Remote Test

• Ondersteuning SM/MM/SM+MM test

• PON-netwerk online test

• Maximale dynamische range 45dB

• Mobiele APP draadloze bediening

• Integreer OTDR/VFL/LS/OPM/Event Map/Einddetectie
/Optisch verlies test/Ethernet test/Remote test/Bestandsbeheer

Technische specificaties

ZCOTDR-6200

Model

F1 F2

SM1

SM2

Type

SM/MM

Golflengte

1310nm
1550nm

1310nm
1490nm
1550nm

1310nm
1550nm
1625nm

1310nm
1550nm
1650nm

1310nm
1490nm
1550nm
1625nm

850nm
1300nm

850nm
1300nm
1310nm
1550nm

MaxDynamisch Bereik (dB)

32
30

35
33

38
36

42
40

45
43

32
30
30

37
35
35

32
30
30

37
35
35

32
30
30

37
35
35

37
35
35
33

26
28

26
28
35
33

26
28
37
35

Event Blind Zone

0,8 m

0,5 m

0,8 m

0,5 m

0,8 m

0,5 m

0,8 m

0,5 m

1 m

ATT Blind Zone

4 m

3,5 m

4 m

3,5 m

4 m

3,5 m

4 m

3,5 m

6 m

Testbereik

100m/500m/1.25km/2.5km/5km/10km/20km/40km/80km/125km/260km/420km

Pulsbreedte

3ns/5ns/10ns/20ns/30ns/50ns/80ns/100ns/200ns/300ns/500ns/800ns/1us/2us/3us/5us/8us/10us/20us

Nauwkeurigheid bereik

±(0,75m+Sample interval+00025%xTest afstand)

Verliesnauwkeurigheid

0,03dB/dB

Bemonsteringspunten

≥256k

Sample resolutie

0,015m-16m

OTDR

Reflectienauwkeurigheid

±2dB

Bestandsformaat

SOR Standaard Bestandsformaat

Verliesanalyse

4-punts methode / 5-punts methode

Laserveiligheidsniveau

Klasse Ⅱ

Vernieuwingsfrequentie

4Hz (Typ.)

Gegevensopslag

Interne opslag: 2GB, 200.000 curves; Externe opslag: 64GB

Connector

FC/UPc (Uitwisselbaar SC, ST)

Data-interface

USB-A, Type-C poort, RJ45 LAN 10/100Mbit/s

OPM

Golflengtebereik

800nm~1700nm

Connector

Universeel FC/SC/ST

Testbereik

-50dBm~+26dBm/-70dBm~+6dBm

Onzekerheid

±5%

Kalibratie golflengte

850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm

Lasertype

FP-LD

Golflengte

Overeenstemmend met OTDR-uitgangsgolflengte

Uitgangsvermogen

≥-5dBm (sM vezel)

Modus

CW/270Hz/1kHz/2kHz

Stabiliteit

CW, 0,5dB/15min (Test na 15 minuten voorverwarming)

Connector

FC/UPC (Uitwisselbaar SC, ST)

VFL

Golflengte

650nm士20nm

Uitgangsvermogen

≥10 mW

Modus

CW/1Hz/2Hz

Connector

FC/UPC (Uitwisselbaar SC, ST)

De optische verliestestindex verwijst naar de bovenstaande lichtbron en optische vermogensmeterindex.

Overig

Scherm

7 inch kleuren LCD + touchscreen Resolutie: 800×480

Voeding

Type-C adapter: ingang: 100v~240v, 50/60Hz, uitgang: 5V/3A, 9V/2A, 12V/1.5A Lithium batterij: 3.7v, 10400mAh

Werktemperatuur

-10°C~+50°C

Opslagtemperatuur

-40°C~+70°C

Relatieve vochtigheid

0~95%, niet-condenserend

Gewicht

<1,2 kg

Afmetingen

215mmx160mmx50mm

Functies van Host: OTDR/VFL/LS/OPM/Event M ap/Einddetectie/Optische verliestest/Ethernet test/Remote test/bestandsbeheer

Configuratielijst

NR.

Naam

Hoeveelheid

Opmerking

Host

AC/DC-adapter

USB-schijf (met analysesoftware/gebruikershandleiding)

Gegevenslijn

OTDR SC-adapter

OPM SC-adapter

Gebruikershandleiding

Kalibratiecertificering

Certificaat/garantiekaart

Schoonmaak katoenen doekje

Leren knop

Speciale rugzak voor instrument

label:

Plaats van herkomst:	Chinees
Merknaam:	HELLOSIGNAL® OR OEM

Min. bestelaantal:	50 stuks
Verpakking Details:	10 stuks / plastic zak
Levertijd:	Normaal 25 dagen na ontving de storting.
Betalingscondities:	T/T
Levering vermogen:	Geen limiet
