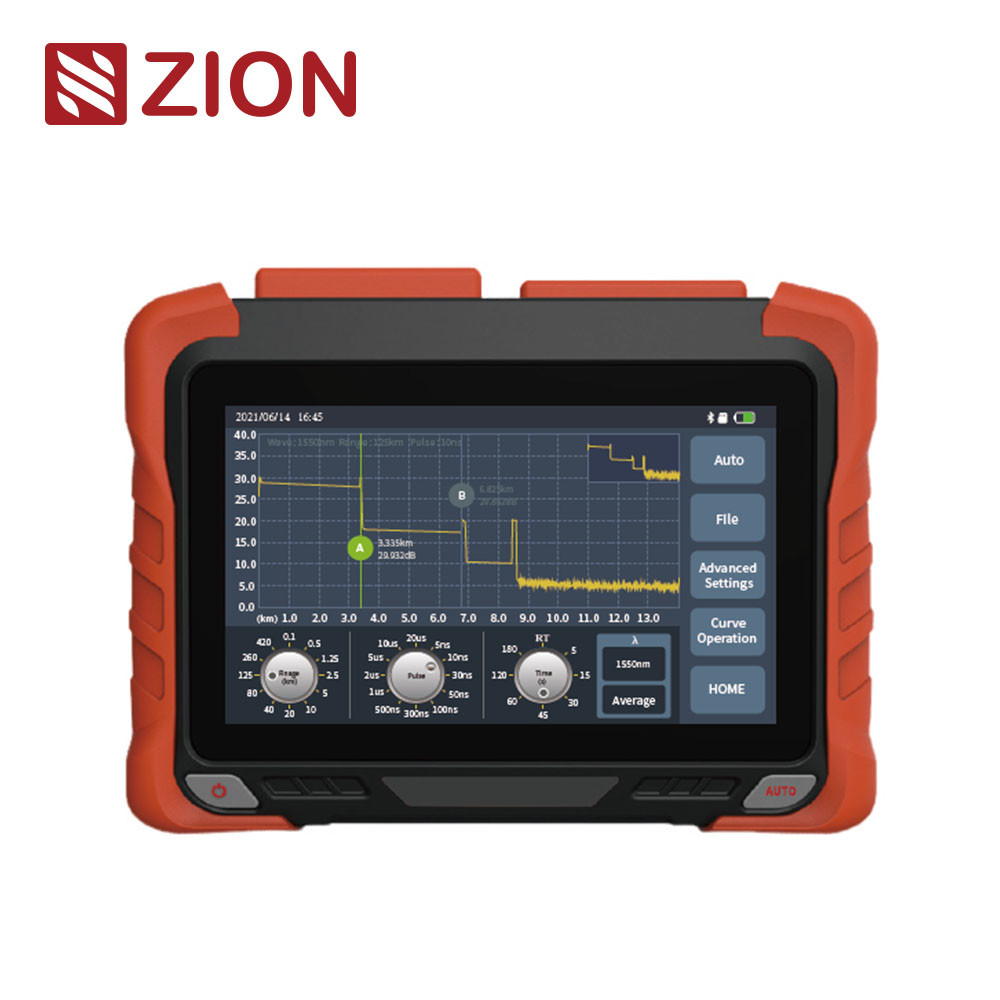

ZCOTDR-6200P PON High-performance OTDR Optical Time Domain Reflectometer adopteert een 7 inch capaciteit touchscreen, dat 9 modules integreert.
Het is uitstekend ingerichte hardware, de nauwkeurigheid van korte vezel test en automatische test is hoger. Het kan testen 1:64splitter. Het is uitgerust met rijke Ethernet-test (Ping / PPOE, enz.),APP-besturing ondersteunen.
De ZCOTDR-6200P-serie wordt gebruikt om de optieke vezellengte, verlies en verbindingskwaliteit te testen, en wordt gebruikt in de technische constructie, het onderhoud van verbindingen.botstamnetwerk en mij metropolitansysteem. |
| Productkenmerken |
|
|
|
|
| • 0.5m Event Dead Zone |
 |
| • Online-detectie, effectieve actieve APD-bescherming |
| • Ondersteuning van snel oplaadprotocol en powerbank |
| • Ethernet-test met ondersteuning voor Ethernet Remote Test |
| • Ondersteuning van SM/MM/SM+MM-test |
| • Online-test van het PON-netwerk |
| • Maximaal dynamisch bereik 45 dB |
| • Draadloze werking van de mobiele APP |
• Integratie van OTDR/VFL/LS/OPM/Event Map/End Detection
/Optisch verliesonderzoek/Ethernetonderzoek/Vanafstandsonderzoek/Besturing van bestanden |
| |
| Technische specificaties |
|
|
|
|
| ZCOTDR-6200P PON OTDR |
| Model |
PD1 |
PS1 |
PS2 |
PT1 |
PT2 |
PT3 |
PT4 |
| Waallengte |
1310 nm±20 nm
1550 nm±20 nm |
1625 nm±20 nm
(gefilterd) |
1650 nm±5 nm
(gefilterd) |
1310nm/1550nm±20nm
1625 nm±20 nm
(gefilterd) |
1310/1550nm±20nm
1650 ± 5 nm
(gefilterd) |
| Filter |
/ |
Hoog passend> 1595 nm
Isolatie> 40 dB
(1270 nm ~ 1585 nm) |
Bandpass
1650 nm±7 nm
Isolatie> 40 dB
(1650 nm±10 nm) |
Hoog passend> 1595 nm
Isolatie> 40 dB
(1270 nm ~ 1585 nm) |
Bandpass 1650 nm±7 nm
Isolatie> 40 dB
(1650 nm±10 nm) |
| Fibre-type |
G.652 |
| Maximaal dynamisch bereik |
37/35 dB |
38 dB |
38 dB |
38/36/36 dB |
40/38/38 dB |
42/40/40 dB |
38/36/36 dB |
| Gebeurtenisblinde zone |
0.5m |
| ATT Blinde zone |
3.5m |
| PON Blinde zone |
30 m |
| Testbereik |
100m/500m/1.25km/2.5km/5km/10km/20km/40km/80km/125km/260km/420km |
| Breedte van de puls |
3ns/5ns/10ns/20ns/30ns/50ns/80ns/100ns/200ns/300ns/500ns/800ns/1us/2us/3us/5us/8us/10us/20us |
| Afstandsnauwkeurigheid |
±(0,75m+ Proefinterval 40,005% xTestafstand) |
| Verliesnauwkeurigheid |
± 0,03 dB |
| Voorbeelden van punten |
≥256k |
| |
| PON OTDR |
| Resolutie van de steekproef |
0.015m-16m |
| Reflectiegewogenheid |
± 2 dB |
| Bestandsindeling |
SORStandard bestandsformaat |
| Verliesmetingsmodus |
Vierpuntsmethode /vijfpuntsmethode |
| Veiligheidsniveau van de laser |
Klasse II |
| Vernieuwingssnelheid |
4 Hz (Type.) |
| Gegevensopslag |
Interne opslag: 2 GB,200,000 curves;Extemal opslag: 64 GB |
| Verbinding |
FC/UPC (uitwisselbaar SC,ST) |
| Gegevensinterface |
USBA, Type-C-poort, RJ45 LAN 10/100Mbit/s |
| OPM |
| Golflengtebereik |
800 nm tot 1700 nm |
| Verbinding |
Universaal gewricht FC/SC/ST |
| Toetsomvang |
-50 dBm~+26 dBm/-70 dBm~+6 dBm |
| Onzekerheid |
± 5% |
| Kalibratiegolflengte |
850nm/980nm/1300nm/1310nm/1490nm/1550nm/1625nm/1650nm |
| LS |
| Lasertype |
FP-LD |
| Waallengte |
Conform OTDR-uitgangsgolflengte |
| Uitgangsvermogen |
≥-5dBm (sM-vezel) |
| Modus |
CW/270Hz/1kHz/2kHz |
| Stabiliteit |
CW+,0,5dB/15min ((Test na 15 minuten voorverhitting) |
| Verbinding |
FC/UPC ((verwisselbaar SC,ST) |
| VFL |
| Waallengte |
650nm士20nm |
| Uitgangsvermogen |
≥ 10 mW |
| Modus |
CW/1Hz/2Hz |
| Stabiliteit |
FC/UPC ((verwisselbaar SC,ST) |
| De optische verliezenlijst verwijst naar de bovenstaande bron en optische vermogensmeterindex. |
| Andere |
| Afbeelding |
7 inch kleur LCD + touchscreen Resolutie: 800×480 |
| Stroomvoorziening |
Type-c adapter: Input: 100v~240v, 50/60Hz,Output: 5V/3A,9V/2A, 12V/1.5A Lithiumbatterie: 3.7v,10400mAh |
| Werktemperatuur |
-10°C~+50°C |
| Bergingstemperatuur |
-40°C~+70°C |
| Relatieve luchtvochtigheid |
0~95%, niet-condenserend |
| Gewicht |
< 1,2 kg |
| Grootte |
215 mmx160 mmx50 mm |
| Functies van de gastheer: OTDR/VFL/LS/OPM/Event map/End Detect/Optical Loss lest/Ethemmet test/Remote test/File management |
| |
| Configuratielijst |
|
|
|
|
| Nee, dat is niet zo. |
Naam |
Hoeveelheid |
Opmerking |
| 1 |
Gasheer |
1 |
|
| 2 |
AC/DC-adapter |
1 |
|
| 3 |
U-schijf (met analyse-software/gebruikershandleiding) |
1 |
|
| 4 |
Gegevenslijn |
1 |
|
| 5 |
OTDR SC-adapter |
1 |
|
| 6 |
OPM SC-adapter |
1 |
|
| 7 |
Gebruikershandleiding |
1 |
|
| 8 |
Certificering van kalibratie |
1 |
|
| 9 |
Certificaat/waarborgkaart |
1 |
|
| 10 |
Schoon katoenen stuk |
10 |
|
| 11 |
met een diameter van niet meer dan 15 mm |
1 |
|
| 12 |
Speciale rugzak voor instrumenten |
1 |
|
