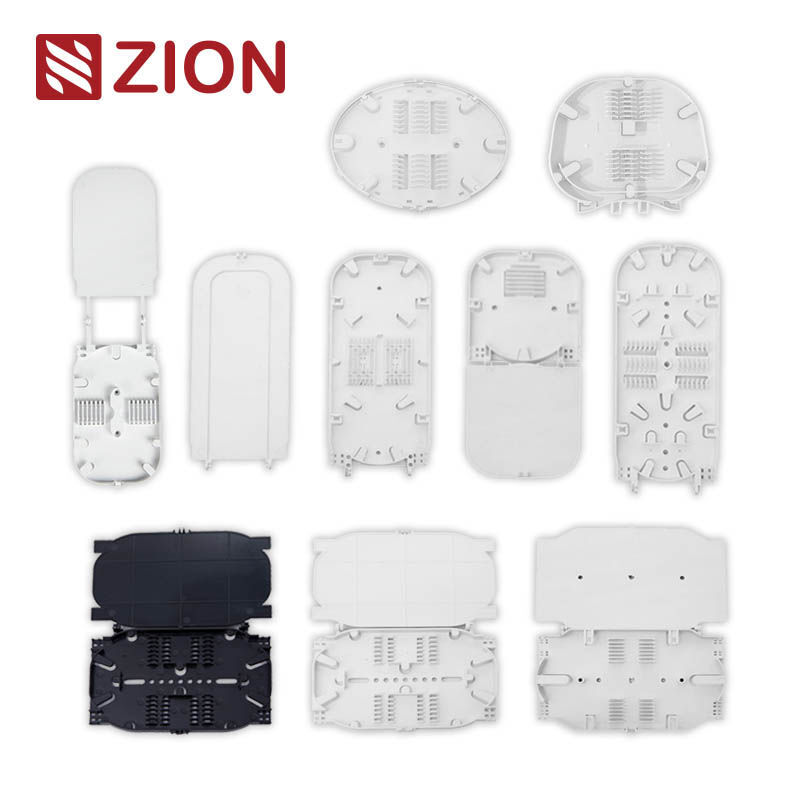

■ ZION Vezel Optische Splice Trays

Productoverzicht

ZION Vezel Optische Splice Trays zijn ontworpen om vezelsplices te organiseren en te beschermen in optische splice-afsluitingen, distributieframes en FTTH-toegangsdozen. Elke tray biedt gecontroleerde routeringspaden, veilige splice-retentie en duidelijke vezelmanagement om installatierisico's te verminderen en de betrouwbaarheid van het netwerk op lange termijn te verbeteren.

Toepassingen

• Vezel Optische Splice Afsluitingen (Dome / Inline)

• ODF – Optisch Distributie Frame

• Vezel Distributie Box (FDB) / Terminatie Box

• Wandmontage & Vloerstaande Vezel Kasten

• FTTH / FTTx Toegangsnetwerken & Backbone Links

Ontwerpkenmerken

• Splice Bescherming
  Speciale houdersleuven voor warmtekrimp splice beschermers (ondersteunde gangbare lengtes).

• Vezel Routering
  Gladde, afgeronde routeringskanalen verminderen micro-bending en onbedoelde schade.

• Buigradius
  Gecontroleerde routeringsgeometrie helpt de aanbevolen minimale buigradius te behouden.

• Onderhoudsvriendelijk
  Duidelijke vezelpaden en labelzones vereenvoudigen inspectie, herintreding en probleemoplossing.

• Multi-Layer Uitbreiding
  Stapelbare / scharnierende structuren beschikbaar voor multi-tray afsluitingen en hoge vezelaantallen.

Splice Tray Constructie

Opmerking: Constructie kan worden aangepast aan uw afsluiting, ODF of kast interne structuur.

Splice Capaciteit Opties

Compatibiliteit

• Compatibel met dome & inline vezel optische splice afsluitingen

• Geschikt voor single-mode & multi-mode vezels

• Ondersteunt G.652D / G.657A1 / G.657A2 vezels

• Ontworpen voor standaard warmtekrimp splice beschermers

• Ideaal voor FTTH-toegang, distributie en backbone-netwerken

Installatie & Onderhoud

1. Routeer inkomende vezels langs de geleidingskanalen van de tray en zet ze vast op fixatiepunten.

2. Plaats splices in de speciale houdersleuven (stem de sleeve-lengte af op het tray-type).

3. Organiseer slack vezellussen terwijl u de aanbevolen buigradius behoudt.

4. Label vezels/trays voor snelle identificatie tijdens toekomstige herintreding.

5. Herintrede en service zonder bestaande vezels te verstoren (gestapelde/scharnierende opties).

Waarom Kiezen voor ZION Splice Trays?

• Engineering-Grade Ontwerp
  Geoptimaliseerde routeringsgeometrie helpt vezelstress te verminderen en de betrouwbaarheid te verbeteren.

• Projectvriendelijke Levering
  Stabiele productiecapaciteit voor grootschalige implementaties en snelle levering.

• OEM / ODM Maatwerk
  Tray-grootte, splice-houdertype, montagemethode en labeling-ondersteuning beschikbaar.

• Oplossingscompatibiliteit
  Werkt soepel met afsluitingen, kasten en FTTH-accessoires voor compleet vezelbeheer.

FAQ

Welke splice sleeve lengtes worden ondersteund?
Gangbare warmtekrimp splice sleeves (bijv. 40 / 45 / 60 mm) kunnen worden ondersteund. Bevestig uw sleeve-specificatie en vereiste capaciteit, en wij zullen het tray-houderontwerp aanpassen.

Kunt u een tray aanpassen aan onze afsluiting/ODF?
Ja. Deel uw interne lay-out afmetingen, montagemethode, beoogd vezelaantal en splice sleeve type — ZION kan OEM/ODM matching leveren.

Hoe kies ik 12 vs. 24 splices per tray?
Kies op basis van vezelaantal, afsluitingsruimte en onderhoudsvoorkeur. Voor compacte afsluitingen kunnen 12-splice trays de handling verbeteren; voor projecten met hoge dichtheid verminderen 24-splice trays de tray-hoeveelheid.

Snelle Specificaties

Bestelinfo

• Vereiste capaciteit (splices/tray)

• Splice sleeve lengte (mm)

• Tray afmetingen limiet (L×B×H)

• Montagestijl (clip/schroef/scharnier)

• Toepassing (afsluiting/ODF/FDB)
