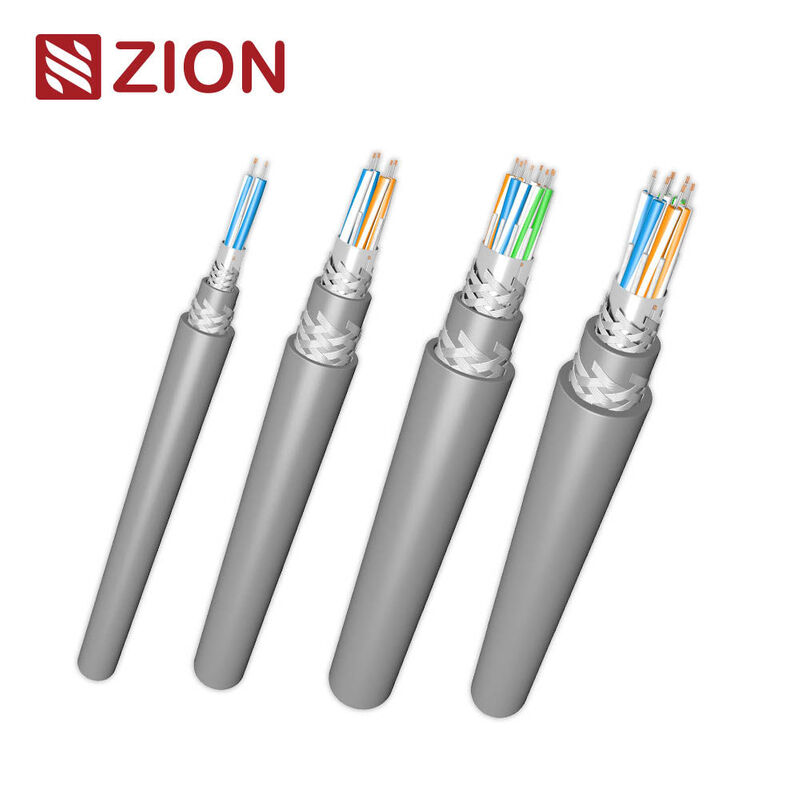

24AWG RS485 industriële communicatiekabel met folie+splitsingsschild en 120Ω-impedantie voor hoge EMI-weerstand

24AWG RS485 Industrial Communication Cable with Foil+Braid Shield and 120Ω Impedance for High EMI Resistance
24AWG RS485 Industrial Communication Cable with Foil+Braid Shield and 120Ω Impedance for High EMI Resistance
Basisinformatie
Plaats van herkomst: Ningbo, Shanghai
Merknaam: hellosignal
Modelnummer: RS-485
Min. bestelaantal: 10 km
Verpakking Details: rol, houten spoel, doos, pallet
Levertijd: Normaal 25 werkdagen
Beste prijs Contact nu
Gedetailleerde informatie
Markeren:

24AWG RS485-kabel

,

Folie+Broad Shield industriële communicatiekabel

,

120Ω RS485-gegevenskabel

Productomschrijving

RS485 Kabel 24AWG Serie | 1–4 Paren | Folie+Vlecht Afscherming | LSZH / CMP / PE | 120Ω
RS485 Industriële Kabel Serie - 24AWG, 1-4 Paren
Folie + Vlecht Afscherming • LSZH / PVC CMP / FEP CMP / PE Jas • 120Ω
Beschikbare Modellen: 732011 • 732013 • 732014 • 732021 • 732023 • 732024 • 732025 • 732031 • 732041
ZION COMMUNICATION's RS485 24AWG premium serie biedt een compleet assortiment industriële, hoog-EMI-bestendige communicatiekabels, ontworpen voor RS485/RS422 seriële datanetwerken. Deze serie integreert dubbele afscherming (Folie + Vertinde Koperen Vlecht), FPE isolatie en diverse jasopties, waaronder LSZH (Eca) voor gebouwveiligheid, CMP-geclassificeerd PVC/FEP voor plenuminstallaties en PE jas voor veeleisende omgevingen.
Ideaal voor PLC, Modbus, GBS/HVAC, instrumentatie, toegangscontrole, brandmeldsystemen en industriële automatisering.
Serie Hoogtepunten
  • 24AWG geslagen vertinde koperen geleiders voor lage demping & robuuste signaalintegriteit
  • Dubbel Afgeschermd: Aluminium Folie + Vertinde Koperen Vlecht voor sterke EMI/RFI immuniteit
  • 120Ω karakteristieke impedantie voor RS485/RS422 multi-drop netwerken
  • Lage capaciteit voor communicatie over lange afstanden
  • Meerdere jasmaterialen voor verschillende installatievereisten:
    • LSZH (Eca): Laag-rook halogeenvrij voor gebouwen & openbare ruimtes
    • PVC CMP: Plenum-geclassificeerd voor brandveilige ventilatieruimtes
    • FEP CMP: Hoogwaardige brandwerende plenumkabel
    • PE Jas: Robuuste buiten/industriële omgevingen
  • Bedrijfstemperatuur: -20°C tot +60°C
  • Stabiele prestaties in omgevingen met VFD's, motoren en hoge EMI-ruis
Typische Toepassingen
  • RS485 / RS422 seriële communicatiebussen
  • Modbus RTU / BACnet MS/TP veldnetwerken
  • PLC automatisering & industriële besturingssystemen
  • Gebouwbeheersystemen (GBS)
  • HVAC-besturing & -bewaking
  • Toegangscontrole / CCTV / beveiligingssystemen
  • Brandmeldsignaalverdeling (CMP/LSZH modellen)
  • Sensor-, instrumentatie- en procesbesturingsbedrading
Kabelconstructie
Component Beschrijving
Geleider 24AWG geslagen vertind koper
Paarstructuur Getwiste paren met kleurgecodeerde isolatie
Isolatie FPE (Foam Polyethyleen)
Afscherming #1 Aluminium Folie (100% dekking)
Afscherming #2 Vertinde Koperen Vlecht
Aardedraad Geslagen vertinde koperen aardedraad
Jasopties LSZH Eca / PVC CMP / FEP CMP / PE
Kleur Standaard Grijs (andere optioneel)
Ripcord Inbegrepen
Elektrische Kenmerken (Serie Typisch)
Eigenschap Waarde
DC Weerstand ~24 Ω/1000 ft (78,7 Ω/km)
Capaciteit (Cond-Cond) 12,8 pF/ft (42 pF/m)
Capaciteit (Cond-Afscherming) 75-76 pF/m typisch
Karakteristieke Impedantie 120 Ω
Voortplantingssnelheid ~78%
Spanningsclassificatie 300 V
Mechanisch & Omgeving
Eigenschap Waarde
Bedrijfstemperatuur -20°C tot +60°C
Buigradius ≥ 10 × O.D.
Omgevingsgeschiktheid Binnen / industrieel / plenum / LSZH Veilige Zones
Toepassingsrouting Conduit, tray, plenumgebieden, apparatuurruimtes
Model Selectietabel -- 24AWG (1P-4P)
(Ik kan automatisch O.D. & gewicht waarden invullen vanuit spreadsheets indien nodig)
Model Paren Jastype Afscherming Nominale O.D. Toepassing
732011 1P LSZH Eca Folie + Vlecht 0,270 in (gedetecteerd) GBS, HVAC, signaalbesturing
732013 1P PVC CMP Folie + Vlecht (data extraheerbaar) Plenum brandveilig RS485
732014 1P FEP CMP Folie + Vlecht (data extraheerbaar) Hoge-temp plenum bedrading
732021 2P LSZH Eca Folie + Vlecht (data extraheerbaar) Multi-channel GBS/HVAC
732023 2P PVC CMP Folie + Vlecht (data extraheerbaar) Brandmeld / FA panelen
732024 2P FEP CMP Folie + Vlecht (data extraheerbaar) Plenum, hoge-EMI gebieden
732025 2P PE Jas Folie + Vlecht (data extraheerbaar) Licht buiten/industrieel
732031 3P LSZH Eca Folie + Vlecht (data extraheerbaar) Gebouwautomatisering
732041 4P LSZH Eca Folie + Vlecht (data extraheerbaar) RS485 multi-node netwerken
Normen & Naleving
  • UL/NEC CMP-geclassificeerde opties beschikbaar
  • LSZH Eca voor EU-gebouwveiligheidsconformiteit
  • RoHS 2 (2011/65/EU) compliant
  • CE-markering (Laagspanningsrichtlijn)
  • Vlamtest (VW-1 / CMP / LSZH Eca afhankelijk van model)
