24AWG RS485 industriële kabel met folie + vlechtschild en 120Ω-impedantie voor milieus met hoge EMI

Basisinformatie

Plaats van herkomst:	Ningbo, Shanghai
Merknaam:	hellosignal
Modelnummer:	RS-485

Min. bestelaantal:	10 km
Verpakking Details:	rol, houten spoel, doos, pallet
Levertijd:	Normaal 25 werkdagen

Beste prijs Contact nu

Gedetailleerde informatie

Markeren:

24AWG RS485 industriële kabel

Folie + vlecht schild RS485 kabel

120Ω Impedantie Industrieel Kabel

Productomschrijving

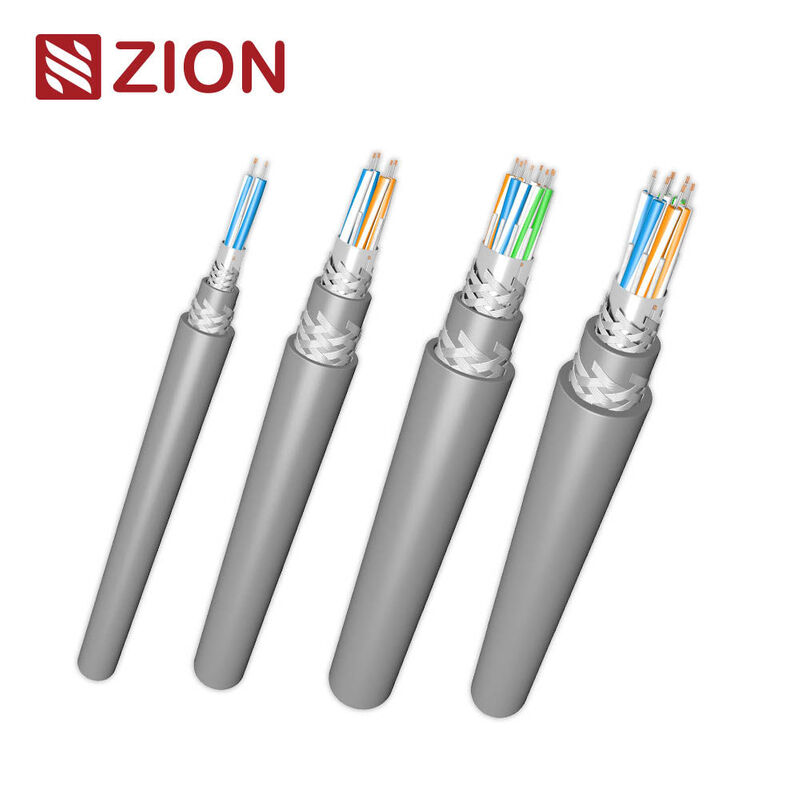

RS485 industriële kabelserie 24AWG, 1 4 paar, folie + vlechtschild, PVC, 120Ω

High-EMI resistent industriële communicatiekabel voor RS485/RS422/Serial Data Systems

Beschikbare modellen

73201

1 Paarconfiguratie

73202

2 Paarconfiguratie

73203

3 Parenconfiguratie

73204

4 Parenconfiguratie

De 24AWG RS485-kabelserie van Zion Communication is ontworpen voor industriële omgevingen die superieure geluidsdichtheid, stabiele langeafstandstransmissie en duurzame constructie vereisen.met dubbel afscherming (aluminiumfolie + geblokkeerde koperen vlecht)Deze kabelserie biedt 120Ω-impedantie, lage capaciteit en uitstekende bescherming tegen elektromagnetische interferentie (EMI).

Geschikt voor PLC-netwerken, fabrieksautomatisering, instrumentatie, HVAC/BMS-systemen, toegangscontrole en op RS485/RS422 gebaseerde communicatiesystemen.

Belangrijkste kenmerken

Dubbel afscherming: aluminiumfolie + blik koper vlecht voor een betere bescherming tegen EMI/RFI
24AWG strenge kopergeleiders voor lage verzwakking en hoge signaalbetrouwbaarheid
Foam PE (FPE) isolatie zorgt voor lagere capaciteit en verbeterde hoge frequentie prestaties
120Ω karakteristieke impedantie, volledig compatibel met RS485/422-communicatiestandaarden
Lage capaciteit: ~ 12,8 pF/ft (42 pF/m) typisch
PVC-buitenjas: flexibel, vlamwerend, ontworpen voor industriële binnenomgevingen
Ideaal voor multi-drop busnetwerken, langeafstands RS485-transmissie en EMI-zware installaties
Werktemperatuur: -20°C tot +60°C

Typische toepassingen

RS485 / RS422 seriecommunicatie
PLC-netwerken en industriële automatisering
Modbus, BACnet, Profibus-achtige veldsystemen
Gebouwbeheersystemen (BMS)
HVAC-controle en -bewaking
Toegangscontrole en beveiligingssignaalbedrading
Instrumenten- en sensornetwerken
Motorbesturingsruimtes / industriële omgevingen met een hoge EMI-waarde

Kabelbouw

Component	Beschrijving
Conductor	24AWG met strengen van koper in blik
Parenstructuur	Gewrongen paren met een kleurcode voor isolatie
Isolatie	Schuimpoliethyleen (FPE)
Schild # 1	Aluminium/polyesterfolie (100% dekking)
Schild # 2	met een breedte van niet meer dan 30 mm
Afvoerdraad	24AWG met strengen van koper in blik
Jacket	PVC (vlamvertragend), rond
Kleur	Standaardgrijs (andere kleuren beschikbaar)
Ripcord	Ingesloten voor gemakkelijk verwijderbaar jasje

Elektrische kenmerken (typisch)

Vastgoed	Typische waarde
Stroomstroomweerstand van de geleider	24 Ω/1000 ft
Capaciteit (cond-cond)	12.8 pF/ft (42 pF/m)
Capaciteit (cond-shield)	23 pF/ft typisch
Kenmerkende impedantie	120 Ω
Versnelling van de verspreiding	~ 0,78 c
Max. stroom	1A (typisch)
Standaardspanning	300 V ( varieert per AWM-stijl)

Mechanische & Milieu

Vastgoed	Waarde
Werktemperatuur	-20°C tot +60°C
Buigradius (installatie)	≥ 10 × O.D.
Buigradius (statisch)	≥ 5 × O.D.
Omgevingsgeschiktheid	Ruimte, droog of vochtig
Installatie	van de soort gebruikt voor de vervaardiging van motorvoertuigen

Modelkeuze-tabel

SKU's	Paren	Aantal dirigenten	Nominale overdosis.	Bescherming	Typisch gebruiksgeval
73201	1 paar	2 geleiders	0.270 in (nominaal)	Folie + vlecht	Eenkanaal RS485/422
73202	2 paar	4 geleiders	Te bepalen	Folie + vlecht	Multi-sensornetwerken
73203	3 paar	6 geleiders	Te bepalen	Folie + vlecht	Middelgrote PLC-systemen
73204	4 paren	8 geleiders	Te bepalen	Folie + vlecht	Hoge-EMI multi-drop RS485

Normen en naleving

UL AWM toepasselijke stijlen (per productblad)
RoHS/RoHS2-conform
CE-markering (richtlijn laagspanning)
Brandprestatie: VW-1 (typisch)
