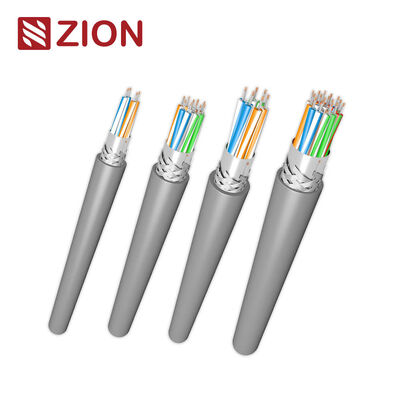

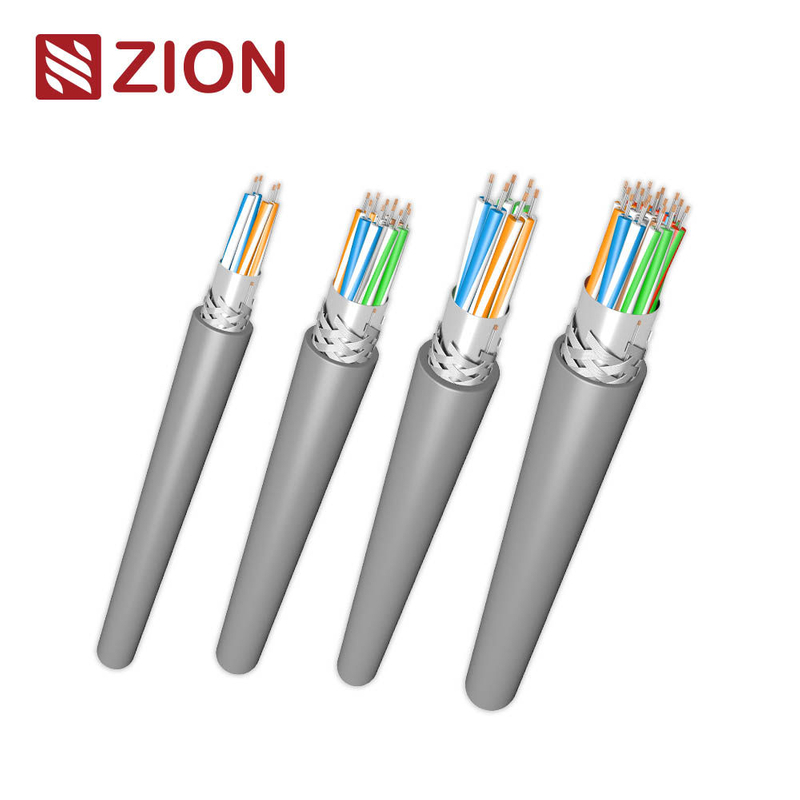

28AWG Folie+Brei Shield 120Ω Industriële communicatiekabel voor RS485/RS232 gegevensoverdracht

■RS485/RS232 industriële communicatiekabelreeks

28AWG • 2?? 25 paren • Folie + vlecht schild • PVC jas • 120Ω

Hoge-EMI-resistente meervoudige gegevenskabels voor industriële automatisering en seriële communicatie

Beschikbare modellen:
73102(2PR) ·73103(3PR) ·73104(4PR) ·73105(5PR) ·73106(8PR) ·73112(12.5PR) ·73118(18PR) ·73125(25PR)

ZION COMMUNICATION's RS485/RS232 Foil+Braid Shield Series is ontworpen voor industriële gegevensoverdracht, met uitstekende EMI/RFI bescherming, laag signaalverlies,en hoge betrouwbaarheid in harde elektrische omstandigheden.
Met behulp van 28AWG strenge blik kopergeleiders, schuim PE isolatie, en dubbele afscherming (Aluminium folie + blik koper vlecht), levert deze serie 120Ω impedantie, lage capaciteit,en stabiele differentiële signalisatie voor communicatiesystemen RS485/RS422/RS232.

■Belangrijkste kenmerken

• Dubbel afgeschermde structuur
  Aluminiumfolie (100% dekking) + geblokkeerde koperen vlecht → superieure EMI-weerstand, ideaal voor zware industriële locaties.

• 28AWG strenge kopergeleiders zorgen voor flexibiliteit en een sterke signaalintegriteit.

• Foam PE-isolatie biedt een lage capaciteit voor lange afstands- en hogesnelheidscommunicatie.

• 120Ω karakteristieke impedantie geoptimaliseerd voor RS485/RS422/RS232 protocollen.

• Uitstekende onderdrukking van het overspel voor installaties met veel paren met hoge dichtheid.

• Duurzaam PVC jasje, vlamvertragend en geschikt voor industriële omgevingen binnen.

• Een breed modelassortiment: 2×25 paren voor flexibel systeemontwerp.

• Werktemperatuur: 20 °C tot + 60 °C.

• Ideaal voor omgevingen met motoren, VFD's, omvormers, relais en schakelende voedingsbronnen.

■Typische toepassingen

• RS485 / RS232 seriële gegevensoverdracht

• PLC- en DCS-communicatienetwerken

• Industriële automatisering en bewegingscontrole

• Fabrieksinstrumentatie- en bewakingssystemen

• BMS / HVAC / Smart Building communicatie

• Toegangscontrole, beveiliging, alarmsystemen

• Kabels voor controle/bewaking op lange afstand met meerdere paren

• EMI-gevoelige of elektrisch lawaaierige industriële omgevingen

■Kabelbouw

■Elektrische kenmerken (typisch)

* De capaciteit varieert licht afhankelijk van het aantal paren.

■Mechanische & Milieu

■Selectie van het model (serie van 25 paren)

Alle modellen gebruiken identieke materialen en elektrisch ontwerp; de buitendiameter neemt toe met het aantal paren.

■Normen en naleving
