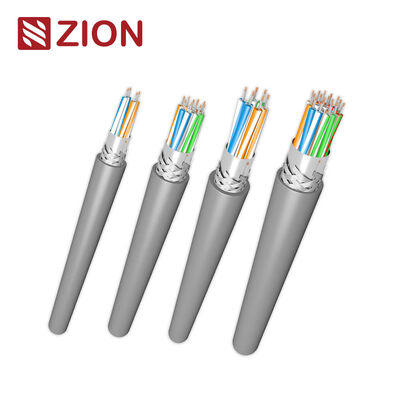

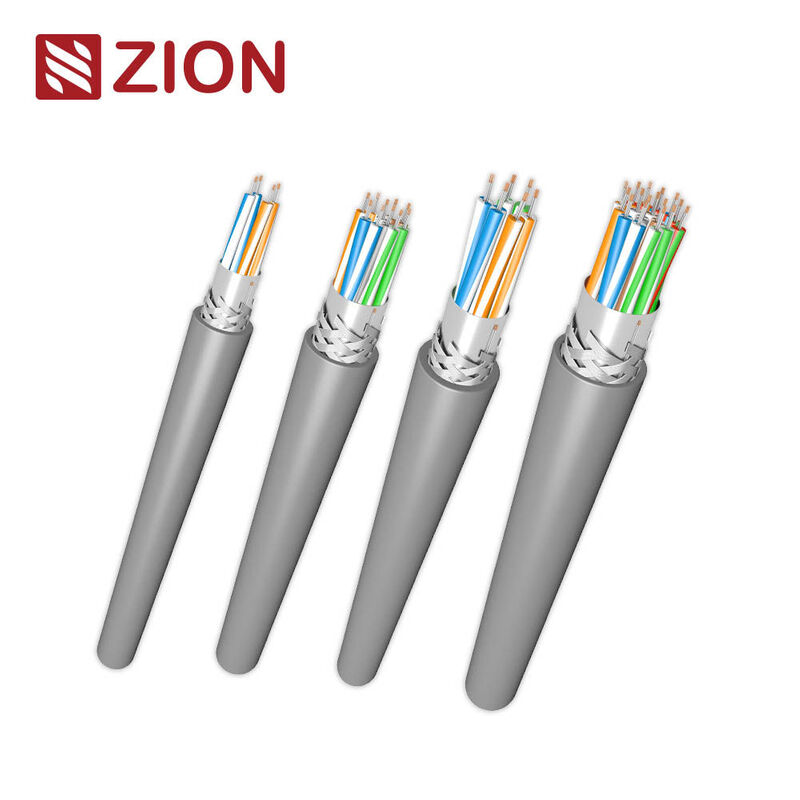

28AWG Geslagen Vertind Koper Folie Afgeschermde RS485/RS232 Communicatiekabel met 120Ω Impedantie voor Industriële Automatisering

■RS485/RS232 Multi-Pair Communicatiekabel (28AWG, 4 ¢ 12,5 paren, folie schild, PVC, 120Ω)

Stabiele, laagcapaciteitsgegevenskabel voor industriële automatisering en seriële communicatie

Beschikbare modellen:73004(4 paren) ·73005(5 paren) ·73006(8 paren) ·73012(12,5 paren)

ZION COMMUNICATION RS485/RS232 meerparige kabels zijn ontworpen voor betrouwbare, geruisarme en storingsbestendige gegevensoverdracht in industriële besturing, gebouwsautomatisering, instrumentatie,en seriecommunicatiesystemen.
Alle kabels zijn voorzien van 28AWG beknelde kopergeleiders, PE-isolatie, 100% foliebescherming en een duurzame PVC-mantel.met een karakteristieke impedantie van 120Ω en een lage capaciteit voor een stabiele hogesnelheidssignaalverschil.

■Belangrijkste kenmerken

• 28AWG strenge kopergeleiders garanderen flexibiliteit en hoge signaalintegriteit.

• Foam PE (FPE) isolatie vermindert de capaciteit en verbetert de prestaties bij hoge frequentie.

• Het totale aluminium/polyesterfolie schild (Beldfoil®-type) biedt een uitstekende EMI/RFI-bescherming.

• Met een blik koper draindraad is een betrouwbare aarding en afsluiting van het schild mogelijk.

• 120Ω karakteristieke impedantie, ideaal voor RS485/RS422/RS232 communicatiesystemen.

• Lage capaciteit:

• 11 pF/ft (36 pF/m) cond-to-cond

• 20 pF/ft (66 pF/m) cond-to-shield

• Nominale spanning: 150 V (CL2), 30 V (UL AWM 2919).

• Operatietemperatuur: -20 °C tot +60 °C.

• Verkrijgbaar in 4 tot 12,5 paren voor verschillende bedradingsdichten.

■Typische toepassingen

• RS485 / RS422 / RS232 seriële gegevensoverdracht

• PLC-, DCS- en fabrieksautomatiseringsnetwerken

• Industriële bewegingscontrole en -bewaking

• Gebouwbeheersystemen, HVAC-netwerken

• Beveiligings-, toegangscontrolesystemen en alarmsystemen

• Instrumenten, sensoren en externe I/O-verbindingen

■Kabelbouw

■Elektrische kenmerken (typisch)

Gebaseerd op model 73004, andere modellen hebben identieke elektrische prestaties met verschillen alleen in overdosis en gewicht.

■Mechanische & Milieu

■Selectie van het model (reeks van 4 ¢ 12,5 paren)

■Normen en naleving
