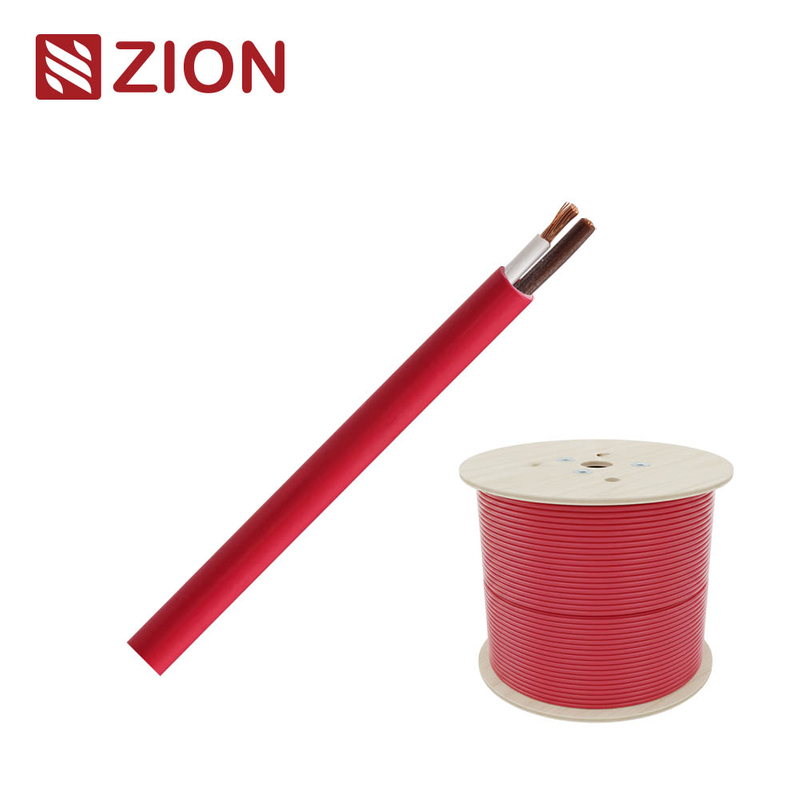

Brandbestendige kabel met brandwerendheid FE180 / PH120, LSZH buitenste omhulsel en siliconen + mica-isolatie voor brandmeldingsystemen

Basisinformatie

Plaats van herkomst:	Ningbo, Shanghai
Merknaam:	Zion communication
Model Number:	FR6387-UN

Min. bestelaantal:	10 km
Verpakking Details:	rol, houten spoel, doos, pallet
Levertijd:	Normaal 25 werkdagen

Beste prijs Contact nu

Gedetailleerde informatie

Markeren:

FE180 / PH120 brandweerstand brandwerende kabel

LSZH buitenmantel brandmeldkabel

Siliconen + mica isolatie brandwerende kabel

Productomschrijving

Voor de toepassing van deze verordening geldt de volgende bepalingen:

Brandbestendige kabel

ZION COMMUNICATION - FR6387-VN-0710
Brandbestendige kabel 7 × 1,0 m2

Algemene informatie

Artikel 1	Specificatie
Productnaam	Brandbestendige kabel
Model nr.	Voor de toepassing van deze verordening geldt de volgende bepalingen:
Tipe constructie	CU / FR / LSZH (niet gescreend)
Leidermateriaal	Geplatte koperen strengen (klasse 5, EN 60228)
Grootte van de geleider	18 × 0,25 mm
Nominale doorsnede	7 × 1,0 m2
Nominale spanning	300 / 500 V
Werktemperatuur	-30 °C ~ +90 °C
Buitenkleur	Rode RAL 3000
Toepasselijke normen	IEC 60331-21 (FE180), BS 6387 CAT B/C, IEC 60332-1-2, IEC 60332-3-22, EN 50200 PH120, CE, RoHS

Details van de bouw

Component	Materiaal / Beschrijving	Standaard	Afmetingen
Conductor	Gekleurde koperen	EN 60228	18 × 0,25 mm
Gelijkstroomweerstand (20 °C)	- Dat is...	EN 60228	≤ 21,5 Ω/km
Isolatie	Silicone rubber (hittebestendige)	IEC/EN 60811-203	≥ 0,42 mm
Isolatiediameter	- Dat is...	IEC/EN 60811-201	2.1 ± 0,1 mm
Isolatie kleuren	Wit / Zwart / Rood / Blauw / Grijz / Bruin / Groen	- Dat is...	- Dat is...
Isolatieweerstand	> 200 MΩ/km	- Dat is...	- Dat is...
Brandbeveiligingslaag	Mica-tape	- Dat is...	0.18 × 30 mm
Algemeen scherm	-- (Onverschermd type)	- Dat is...	- Dat is...
Afvoerdraad	- Dat is...	- Dat is...	- Dat is...
Buitenste omhulsel	LSZH (Low Smoke Zero Halogen)	IEC/EN 60811-202	0.8 mm dik
Buitendeursdiameter	- Dat is...	IEC/EN 60811-203	8.4 ± 0,2 mm
Pitch of Twist	- Dat is...	- Dat is...	100 ± 10 mm
Inductievermogen	- Dat is...	- Dat is...	20,3 mH/km
Hoogspanningstest	EN 50288-7	3.0 kV / 1 min	- Dat is...

Brand- en veiligheidsprestaties

Testpunt	Standaard	Beschrijving / Vereiste
Brandwerendheid	IEC 60331-21 (FE180) / BS 6387 CAT B, CAT C	Behoudt de integriteit van het circuit gedurende 180 min bij 750 - 950 °C
Vlamverspreiding	IEC 60332-1-2 / IEC 60332-3-22 / EN 50266-2-4	Controles vlam verspreiding op enkele en gebundelde kabels
Rookdichtheid	IEC 61034-1/2	Een lage rookemissie voor een beter zicht
Emissies van corrosieve gassen	IEC 60754-1/2 / EN 50267	Zuurarm gas, halogeenvrij
RoHS-naleving	Richtlijn 2011/65/EU van de EU	Bevestigd (vrij van Pb, Cd, Hg, Cr6+, PBB, PBDE)

Elektrische en mechanische kenmerken

Isolatieweerstand:> 200 MΩ/km
Voltageweerstand:3.0 kV (1 min)
Inductie:20,3 mH/km
Werktemperatuur:-30 °C ~ +90 °C
Minimale buigradius:10 × Kabel OD
Duur van brandbestaan:180 min (FE180 / PH120)

Toepassingen

ontworpen voor besturings- en noodstroomcircuits die tijdens een brand in bedrijf moeten blijven
Brandmeldings- en noodverlichtingssystemen
Rookafvoer en sprinklercontroles
Ziekenhuizen, luchthavens, tunnels en industriële installaties

Belangrijkste kenmerken

FE180 / PH120 Brandweerstand:Behoudt de integriteit van het circuit tot 180 min bij 950 °C
LSZH Buitenmantel:Een lage rook en geen halogeengasemissies
Silicone + Mica isolatie:Superieure thermische en elektrische stabiliteit
✅ Gecertificeerde kwaliteit:Voldoet aan de eisen van IEC, BS, EN, CE en RoHS
