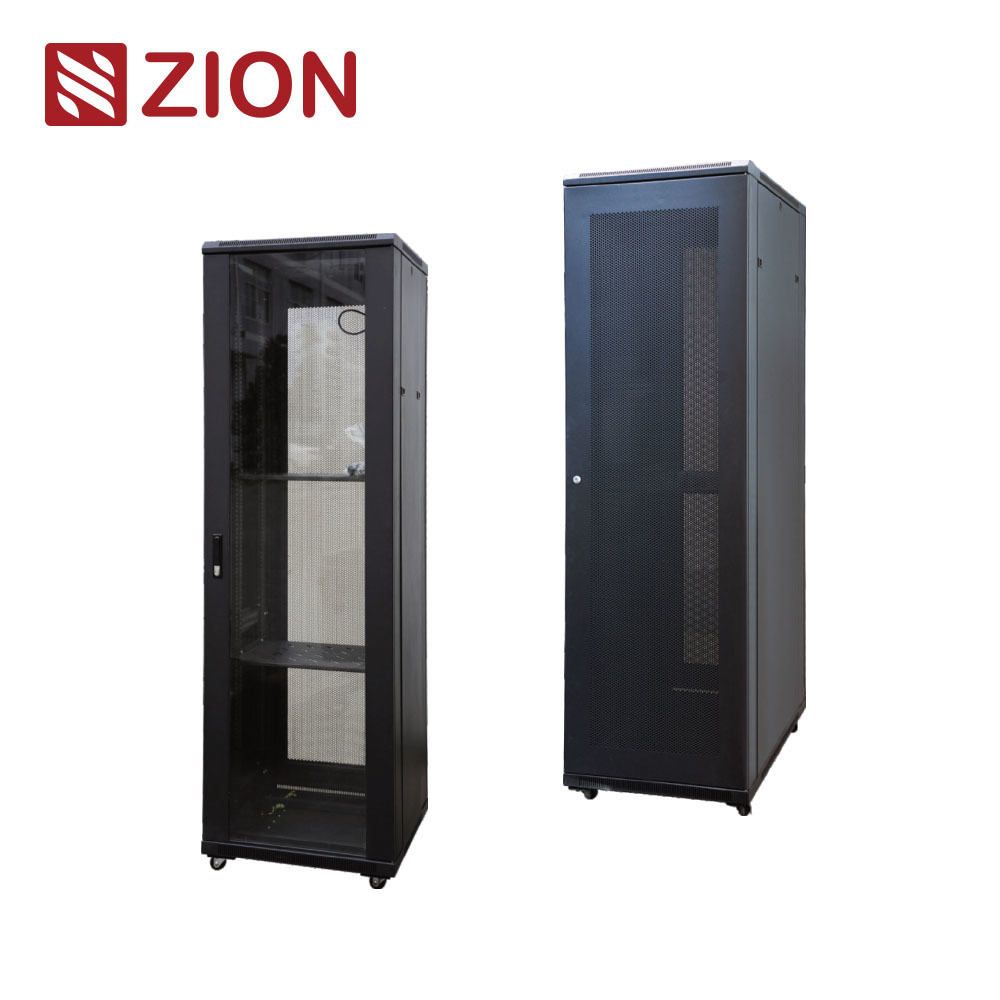

ZS Standing Network Cabinet
Een hoogwaardige modulaire vloerstaande netwerkkast gebouwd voor datacenters, telecomruimtes, gestructureerde bekabelingsknooppunten, beveiligingssystemen en industriële netwerkinstallaties waar luchtstroom,kabelrouting, en de efficiëntie van de inzet zijn van belang.
Netwerkingenieurs
Systemintegrators
Telecomprojectmanagers
Structured Cabling Teams
Inkoopteams
Faciliteitsbeheerders
Een snelle takeaway
- Modulaire platte vloerkast die het verzendvolume vermindert en de efficiëntie van het project verbetert.
- Ondersteunt installatie van versterkte apparatuur met verstelbare montage rails, verwijderbare zijpanelen, meerdere kabel-invoerpaden en accessoire compatibiliteit.
- Verkrijgbaar in 600 mm en 800 mm breedte platforms met meerdere U-hoogten, deuropties en een statische laadcapaciteit van maximaal 800 kg op verstelbare voeten.
Inhoud
- Productoverzicht
- Belangrijkste kenmerken
- Technische specificaties
- Toepassingsscenario's
- Beslissingsregels/Engineer's Shortcut
- Doortypen en -configuratie
- Model & grootte selectie
- Kosten, risico's en onderhoudbaarheid
- Conclusies
■1) Productoverzicht
De ZS Standing Network Cabinet is een projectniveau vloerstaande rek ontworpen voor netwerkinfrastructuuromgevingen die mechanische sterkte, georganiseerde bekabeling, service toegang,en flexibiliteit van inzetHet is gepositioneerd voor datacenters, telecomruimtes, beveiligingssystemen, gestructureerde bekabelingsknooppunten en industriële netwerkinstallaties.
In vergelijking met lichtere behuizingen, richt de ZS-serie zich op modulaire constructie, hoge ventilatie-efficiëntie en brede compatibiliteit met servers, schakelaars, patch panels, PDU's,en intelligente bewakingsapparatuurDe platte structuur maakt het ook geschikt voor ingenieursprojecten die zowel de efficiëntie van het vrachtvervoer als de bruikbaarheid ter plaatse in het oog hebben.
Werkelijkheid op het veld
Een netwerkkast wordt vaak eerst beoordeeld op het uiterlijk, maar de waarde op lange termijn komt meestal voort uit de structuur, de toegang tot kabels, de luchtstroom en de installatie-efficiëntie.
Praktische regel
Als het project actieve apparaten, toekomstige uitbreidingen of herhaalde onderhoudstoegang omvat, moet de kastconfiguratie worden gekozen op basis van de operationele behoeften in plaats van alleen de deurstijl.
■2) Belangrijkste kenmerken
De ZS-serie is gebouwd rond de praktijk van de implementatie.en het team helpen om de kasten na installatie in gebruik te houden.
| Kenmerken |
Ontwerppunt |
Ingenieurswaarde |
| Versterkte gelaste structuur |
Hoogstijf staalframe |
Ondersteunt een stabielere installatie van apparatuur |
| Flat-Pack ontwerp |
Het niet-geassembleerde transport vermindert het volume tot ongeveer 40% |
Helpt bij het verlagen van logistieke en opslagkosten |
| Hoge luchtstroomdeuren |
Hexagonale geperforeerde voor- en achterdeuren, 180° open |
Verbetert koelpad en toegang tot installatie |
| Afneembare zijpanelen |
Vinnige loskoppelingspanelen, optioneel vergrendelen |
Snellere toegang tot diensten en betere beveiligingscontrole |
| Verstelbare bevestigingsrails |
met een breedte van niet meer dan 50 mm |
Vaststelt gemakkelijker op verschillende diepten van apparatuur |
| Voeten + kastoren |
met een diameter van niet meer dan 50 mm |
Ondersteunt zowel positionering nauwkeurigheid en kabinet beweging |
| Flexibel beheer van kabels |
Boveninvoer, verstelbare onderinvoer en onderbasisrouting |
Helpt een schoner kabelsysteem te behouden |
| Beveiliging & Aarding |
Vergrendelbare deuren, ingebouwde aarding, kastenbuis kit |
Verbetert de betrouwbaarheid van ingenieursopdrachten |
| Accessoire compatibel |
Ondersteunt planken, PDU's, koelinstallaties, kabelmanagers, slimme modules |
Verbetert de upgrades flexibiliteit gedurende de levenscyclus van de kast |
Belangrijkste les
De sterkste waarde van de ZS-kast is niet één enkele eigenschap, maar de combinatie van modulaire levering, ondersteuning van apparatuur, luchtstroom, toegang tot kabels en gereedheid van accessoires voor de implementatie van het project.
■3) Technische specificaties
Voor engineering-, inkoop- en projectteams zijn de belangrijkste specificaties materiaaldikte, laadcapaciteit, beschermingsniveau, coatingproces en naleving van internationale normen.Dit zijn de items die van invloed zijn op de levensduur, compatibiliteit en installatievertrouwen.
| Artikel 1 |
Specificatie |
Betekenis van selectie |
| Materiaal |
SPCC koudgewalst staal van hoge kwaliteit |
Betrouwbaar basismateriaal voor netwerk- en telecomkasten |
| Montageprofieldikte |
2.0 mm |
Belangrijk voor de sterkte van de rails en de ondersteuning van de apparatuur |
| Andere structuurdikte |
1.2 mm |
De balans tussen sterkte en productie-efficiëntie |
| Oppervlaktebehandeling |
Vergroten → Beuren → Fosfateren → Poedercoating |
Ondersteunt duurzaamheid van de coating en betere consistentie van het oppervlak |
| Statische laadcapaciteit |
Tot 800 kg op verstelbare voeten |
Belangrijkste drempel voor uitrusting van zwaarder netwerk en gemengd actief materiaal |
| Beschermingsniveau |
IP20 |
Geschikt voor binnencontroleerbare omgevingen |
| Detail van de ventilatie |
Hexagonaal ventilatiepatroon, ventilatiesnelheid 71% |
Gebruikbaar wanneer de luchtstroomprestaties prioriteit hebben |
| Naleving van normen |
ANSI/EIA RS-310-D, IEC 60297-2, DIN 41491 Deel 1 & Deel 7, ETSI-norm |
Ondersteunt brede compatibiliteit met internationale rack- en behuizingseisen |
Werkelijkheid op het veld
De gepubliceerde dikte- en belastingcijfers zijn van belang omdat rekken vaak meer accessoires, kabelmassa en warmtebelasting dragen dan oorspronkelijk was gepland.
Praktische regel
Voor gemengde netwerkinstallaties zijn de spoordikte, de toegangskanalen en de luchtstroom door de deur meestal belangrijker dan kleine verschillen in ontwerp.
■4) Toepassingsscenario's
Het ZS-kastje is ontworpen voor projectomgevingen die een betrouwbare apparatuurhuisvesting en georganiseerde toegang nodig hebben in plaats van een eenvoudige goedkope behuizing.Het past zowel in conventionele IT-ruimtes als in meer gespecialiseerde infrastructuurruimtes.
| Toepassing |
Typische behoefte |
Aanbevolen focus van het kabinet |
| Datacenters |
Luchtstroom, kabelorganisatie, apparatuurdichtheid |
Gebruik geventileerde deuren, voldoende diepte en een goede top/onderkabelplanning |
| Telecomruimtes |
Betrouwbare rackstructuur en standaardcompatibiliteit |
Geef prioriteit aan de sterkte van de rails, de aarding en het veilig sluiten |
| Beveiligingssystemen |
Georganiseerde behuizing voor stroom-, netwerk- en besturingsapparatuur |
Kies praktische kabelrouting en toegang tot de dienst |
| Struktureerde bekabelingsknooppunten |
Patchruimte en ondersteuning van toebehoren |
Overweeg een breedte van 800 mm wanneer zijkabelruimte nodig is |
| Installaties voor industriële netwerken |
Stabiele huisvesting en instandhoudbare toegang |
Focus op robuuste structuur en veiligheid van het kabinet |
■5) Beslissingsregels / Ingenieursverkorting
Voor de keuze van de kast is de belangrijkste beslissing niet alleen de U-hoogte. Ingenieurs moeten beslissen op basis van het kabelvolume, de luchtstroomvereiste, de installatie diepte, logistieke methode,en of het project een basis-rackhuis of een meer upgrade-klaar kastplatform nodig heeft.
| Als je project er zo uitziet |
Belangrijkste zorg |
Betere keuze |
Waarom? |
| Vermogen om een lager vrachtvolume voor de uitvoering van het project te gebruiken |
Efficiëntie van de scheepvaart |
Flat-pack-configuratie |
Vermindert het volume van de scheepvaart en verbetert de levering van bulk engineering |
| Er is een betere luchtstroom nodig voor actieve apparatuur. |
Koelprestaties |
Doorgangen met ventilatie of perforatie |
Betere ventilatie dan gesloten deuren |
| Grote kabelvolume of zijkabel prioriteit |
Kabelbeheer |
800 mm breed kast |
Kan onderdelen voor afstandsbeheerders en verticale kabelmanagers ondersteunen |
| Gemengde diepte van apparatuur in één rek |
Montageflexibiliteit |
Verstelbaar spoorontwerp |
Pas meer combinaties van de diepte van het apparaat |
| Basis passieve apparatuur, lage warmte, eenvoudige kabelbelasting |
Begrotingscontrole |
Standaard praktische deur en diepte optie |
Vermijd het overschrijven van de luchtstroom of de grootte van de premie |
| Verlenging van de toebehoren |
Flexibiliteit van de levenscyclus |
Kies modellen die zijn afgestemd op PDU, plank, ventilatorbak en kabelmanager |
Vermindert de wrijving bij toekomstige retrofit |
Een snelkoppeling van de ingenieur.
Kies de breedte op basis van het kabelvolume, de diepte op basis van de grootte van de apparatuur en de deur op basis van de luchtstroomvereiste.
De kortere weg van de koper
Vergelijk de kosten en het gebruiksgemak, niet alleen de eenheidsprijs.
■6) Doortypen en -configuratie
De ZS-serie biedt meerdere voor- en achterdeurstijlen, zodat projecten de luchtstroom, zichtbaarheid en uitstraling in evenwicht kunnen brengen.Dit is handig wanneer verschillende ruimtes of apparatuurbelastingen verschillende toegang en koelgedrag vereisen.
| Type deur |
Typisch karakter |
Beste pasvorm |
| Verhard glasdeur |
Visueel inspectievriendelijk |
Projecten die een schoner uiterlijk willen |
| Stalen deuren zonder gaten |
Gesloten verschijning |
Basis toepassingen in gesloten ruimten met een lagere luchtstroombehoefte |
| Glasdeur met geventileerde rand |
Gemengd zicht en ventilatie |
Elektrische apparaten en toestellen voor elektrische installaties |
| Geventileerde plaatdeur |
Metalen deuren met luchtstroomoriëntatie |
Ruimtes met hogere warmte of actieve apparatuur |
| Doppelgedeeltelijke geventileerde deuren |
Split-door geventileerd |
Toegang via de achterdeur in de smalste gangen |
| Door met boogventilatie |
Een duidelijk uiterlijk plus ventilatie |
Projecten met zowel esthetische als koelingsbehoeften |
| Sterke plaat geventileerde deur |
Robuuste metalen stijl |
Projecten die prioriteit geven aan duurzaamheid en luchtstroom |
■7) Model & grootte selectie
De ZS-serie omvat 18U, 22U, 27U, 32U, 37U, 42U, 45U en 47U-platformen in 600 mm en 800 mm breedte families.en of er extra ruimte voor zijkabels nodig is.
| U-bereik |
600 mm Breedte Voorbeelden |
800 mm Breedte Voorbeelden |
Typisch gebruik |
| 18U |
ZS6618 / ZS6818 / ZS6918 / ZS6018 |
ZS8618 / ZS8818 / ZS8918 / ZS8018 |
Compacte projectrekken |
| 22U |
ZS6622 / ZS6822 / ZS6922 / ZS6022 |
ZS8622 / ZS8822 / ZS8922 / ZS8022 |
Ruimtes voor vestigingen en middelgrote rekken |
| 27U / 32U |
ZS6627 / ZS6827 / ZS6927 / ZS6027; ZS6632 / ZS6832 / ZS6932 / ZS6032 |
ZS8627 / ZS8827 / ZS8927 / ZS8027; ZS8632 / ZS8832 / ZS8932 / ZS8032 |
Inzet van gemengd netwerk en bekabeling |
| 37U / 42U |
ZS6637 / ZS6837 / ZS6937 / ZS6037; ZS6642 / ZS6842 / ZS6042 / ZS6242 |
ZS8637 / ZS8837 / ZS8937 / ZS8037; ZS8642 / ZS8842 / ZS8042 / ZS8242 |
Ruimtes met een grotere capaciteit en kernrekken |
| 45U / 47U |
ZS6645 / ZS6845 / ZS6045 / ZS6245; ZS6647 / ZS6847 / ZS6047 / ZS6247 |
ZS8645 / ZS8845 / ZS8045 / ZS8245; ZS8647 / ZS8847 / ZS8047 / ZS8247 |
Grootschalige of toekomstgerichte inzet |
Selectienota
De standaard kleuren van de kast zijn RAL 9004 en RAL 7035, andere kleuren zijn beschikbaar op verzoek van het project.Aarding kit, kabel-invoer borstel, en pallet opties.
■8) Kosten, risico's en onderhoudbaarheid
De kosten van de kasten moeten worden beoordeeld als projectkosten, niet alleen als een item van de hardwarelijn.en luchtstroom alle invloed totale eigendomskosten na het kabinet arriveert op het terrein.
| Beoordelingsgebied |
Het risico van de onderstaande categorieën |
Voordeel van het ZS-kastje |
Praktische gevolgen |
| Logistiek |
Hoger transportkosten per kast |
Vervoer in platte verpakkingen |
Betere efficiëntie van het vrachtvervoer voor de uitvoering van projecten |
| Ondersteuning door apparatuur |
Zwakke spoorlijnen of slechte structurele betrouwbaarheid |
2.0 mm montageprofielen en versterkt frame |
Betere stabiliteit voor apparaten voor actieve infrastructuur |
| Koeling |
Beperkte luchtstroom en thermische ophoping |
Doorluchtdeuren en hoge ventilatie |
Een lager luchtstroomrisico bij actieve netwerkinstallaties |
| Toegang tot onderhoud |
Langzamere service, harde toegang |
Snel loskoppelende zijkanten en 180° deuropening |
Snellere installatie en gemakkelijker latere service |
| Kabelbeheer |
Verwarde routing, verminderde luchtstroom, moeilijke probleemoplossing |
Opties voor routing boven, onder en onder de basis; 800 mm accessoires |
Schoonere rackopstelling en betere onderhoudbaarheid op lange termijn |
| Verbeter de flexibiliteit |
Beperkingen van toebehoren |
Brede compatibiliteit met planken, PDU's, ventilator-eenheden, kabelmanagers, slimme modules |
Betere levenscyclusadaptabiliteit |
■9) Conclusies
De ZS Standing Network Cabinet is een praktische project-niveau behuizing voor gestructureerde netwerkinfrastructuur.flexibele kabelrouting, meerdere deuropties en compatibiliteit met een breed accessoire-ecosysteem.
Voor een snellere selectie, bevestig zes parameters voordat u bestelt: vereiste U-hoogte, kastbreedte, kastdiepte, deurtype, luchtstroomniveau en accessoireplan.Die inbreng bepaalt meestal het juiste ZS-model nauwkeuriger dan alleen het vergelijken van onderdelennummers.
