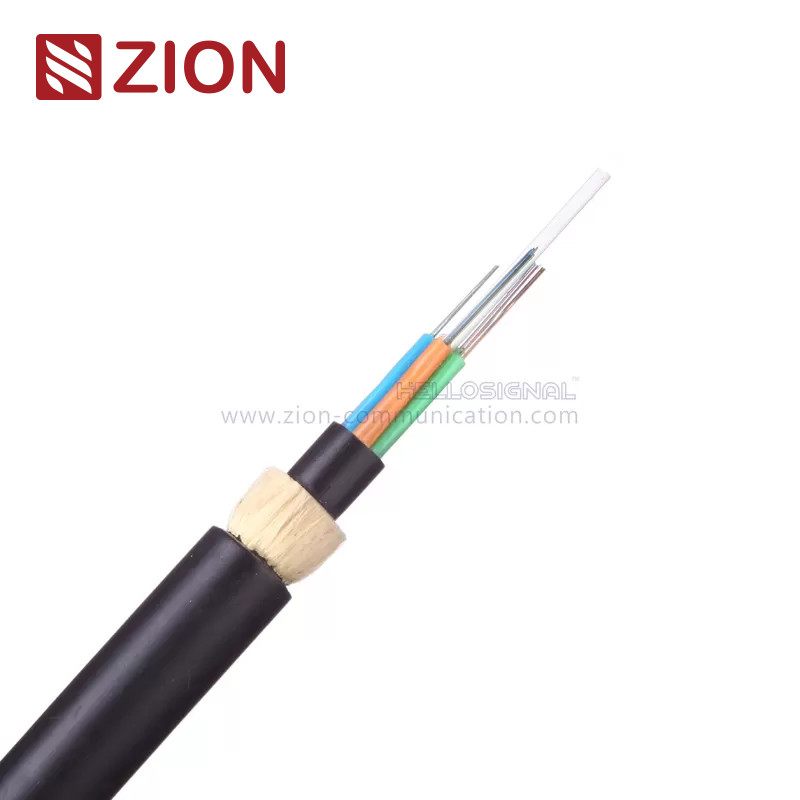

Al Diëlektrische Zelfstandige Luchtkabel ADSS met PE of BIJ Buitenschede

Alle dielectrische zelfdragende luchtkabel ADSS met PE- of AT-buitenslijm

Snelle details:

Beschrijving:

ADSS-kabel is een losse buis met strengen.

De buizen zijn om een FRP (Fiber Reinforced Plastics) als een niet-metalen

Nadat de kabel is gevuld met vulstof, wordt deze bedekt met een dunne PE (polyethyleen) omhulsel als binnenste omhulsel.Na het strandenlaag van

de draad wordt aangevuld met een draad van aluminium

PE of AT (anti-tracking)als buitenmantel.

Toepassingen:

• Voor luchtstroomleidingen onder 110 KV wordt een PE-buitenste omhulsel aangebracht.
• Voor een luchtleiding van 110 KV of meer wordt de AT-buitenste omhulsel toegepast.
• Het speciale ontwerp van de hoeveelheid aramide en het strooiproces kunnen voldoen aan de vraag op verschillende spanningen.

KT3002 Alle dielectrische zelfdragende luchtkabel (ADSS) met PE- of AT-buitenslijm

Beschrijving en normen

De ADSS-kabel is ontworpen als een losse buis met strengen, met vezels met een diameter van 250 μm in losse buizen van hoogmodulair plastic.Deze buizen zijn gestrand rond een vezelversterkte kunststof (FRP) centrale sterkte lidDe kern wordt gevuld met een vulstof voor bescherming en vervolgens bedekt met een binnenste behuizing van PE (polyethyleen).Een laag van aramidgarens wordt over de binnenste behuizing aangebracht als sterkteelement, en de kabel is bekleed met een PE- of AT- (Anti-Tracking) buitenmantel.

Deze kabel voldoet aan de eisen vanIEEE 1222-2004enIEC 60794-1de normen.

Kenmerken

• Uitstekende mechanische en temperatuurprestaties.
• Hoge sterkte losse buis met hydrolyse weerstand.
• Speciale vulstof zorgt voor kritieke vezelbescherming.
• Dubbele FRP's verbeteren de treksterkte.
• PE-slijm biedt UV-weerstand.
• Lichtgewicht, kleine diameter en makkelijk te installeren.
• Ondersteunt lange levertijden.

Technische parameters

De technische parameters voor de ADSS-kabel geven aan dat deze verschillende buitendiameters heeft van 13,0 mm, 13,6 mm en 14,5 mm, met respectievelijk gewichten voor PE-mantels van 132 kg/km, 145 kg/km,en 164 kg/kmDe maximaal toegestane werksterkte voor trek is 6000 N, 10000 N en 15000 N, met breeksterkte van 15000 N, 24000 N en 36000 N..Geschikte spanningen voor NESC-normen variëren van 230 m tot 480 m voor span A en van 150 m tot 320 m voor span B, afhankelijk van de kabelspecificaties.

Optische vezelkenmerken

Voor de eigenschappen van de glasvezel heeft de enkelmodus G.652-vezel een verzwakking van ≤0,36 dB/km bij 1310 nm en ≤0,22 dB/km bij 1550 nm, terwijl de G.655-vezel een verzwakking van ≤0 heeft.40 dB/km bij 1310 nm en ≤0.23 dB/km bij 1550 nm. Multimode 50/125μm-vezels vertonen een verzwakking van ≤3,0 dB/km bij 850 nm en ≤1,0 dB/km bij 1300 nm, met een bandbreedte van ≥600 MHz·km bij 850 nm en ≥1200 MHz·km bij 1300 nm. Multimode 62.5/125μm-vezels hebben een verzwakking van ≤3,0 dB/km bij 850 nm en ≤1,0 dB/km bij 1300 nm, met een bandbreedte van ≥200 MHz·km bij 850 nm en ≥600 MHz·km bij 1300 nm. Numerieke diafragma's zijn 0,200±0.015 voor 50/125 μm vezels en 0.275±0,015 voor vezels van 62,5/125 μm, met kabel-afscheidingsgolflengten van ≤1260 nm voor G.652 vezels en ≤1450 nm voor G.655 vezels.

Berging/operatietemperatuur

• Werktemperatuur:-40°C tot +70°C

Bestelgegevens

• Markering: Zion Communication KT3002 ADSS XXX M(op aanvraag aan te passen).
• Verpakking:Verkrijgbaar in1000Mof2000 miljoenlengtes, geleverd op houten trommels (op maat gemaakte verpakking verkrijgbaar).
• Levertijd:Typisch25 dagenbij ontvangst van de storting.
