150/150 CY 600V stroomregelkabel Multiconductor gestrand blank koper
HELLOSIGNAL 150/150 CY is een internationaal goedgekeurde 600V meeraderige stroom- en besturingskabel ontworpen voor industriële toepassingen.
Bekijk de catalogus voor voedings- en besturingskabels
Producttoepassingen
HELLOSIGNAL® 150 is een internationaal goedgekeurde 600V-meeraderige kabel met UL- en CSA AWM-goedkeuringen en koelmiddel-/chemische bestendigheid. De 150 CY afgeschermde versie is voorzien van een PVC-binnenmantel en een vertind koperen gevlochten schild.
Aanbevolen toepassingen
Controle en voeding van industriële machines; voedsel- en drankverwerking; farmaceutische apparatuur; machines voor export naar Europa
Kabelconstructie

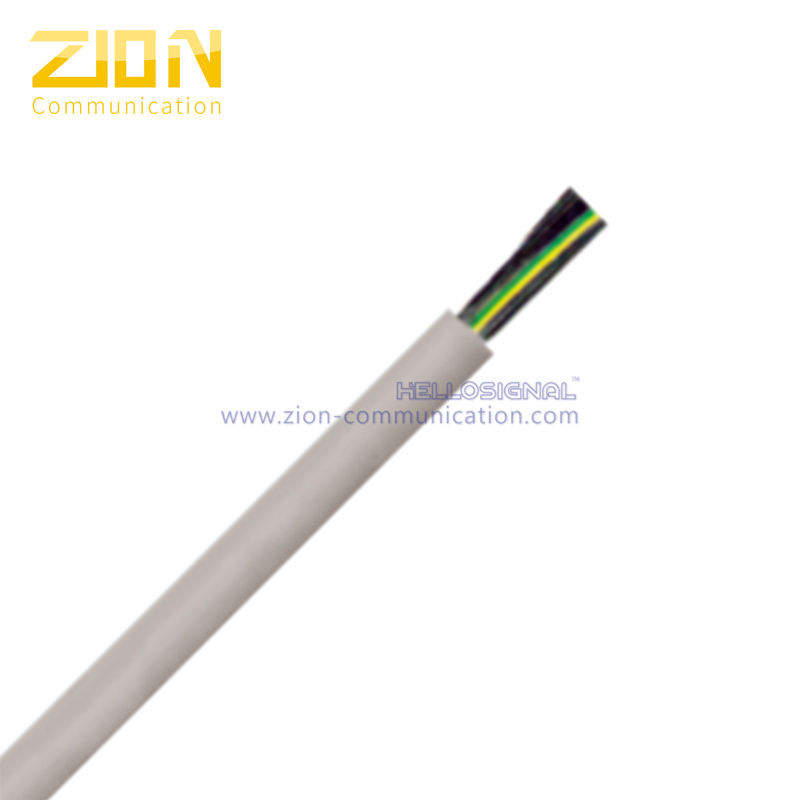

Niet-afgeschermde constructie
- Geleiders: Fijndradig blank koper
- Isolatie: PVC
- Jas: speciaal geformuleerd PVC; grijs

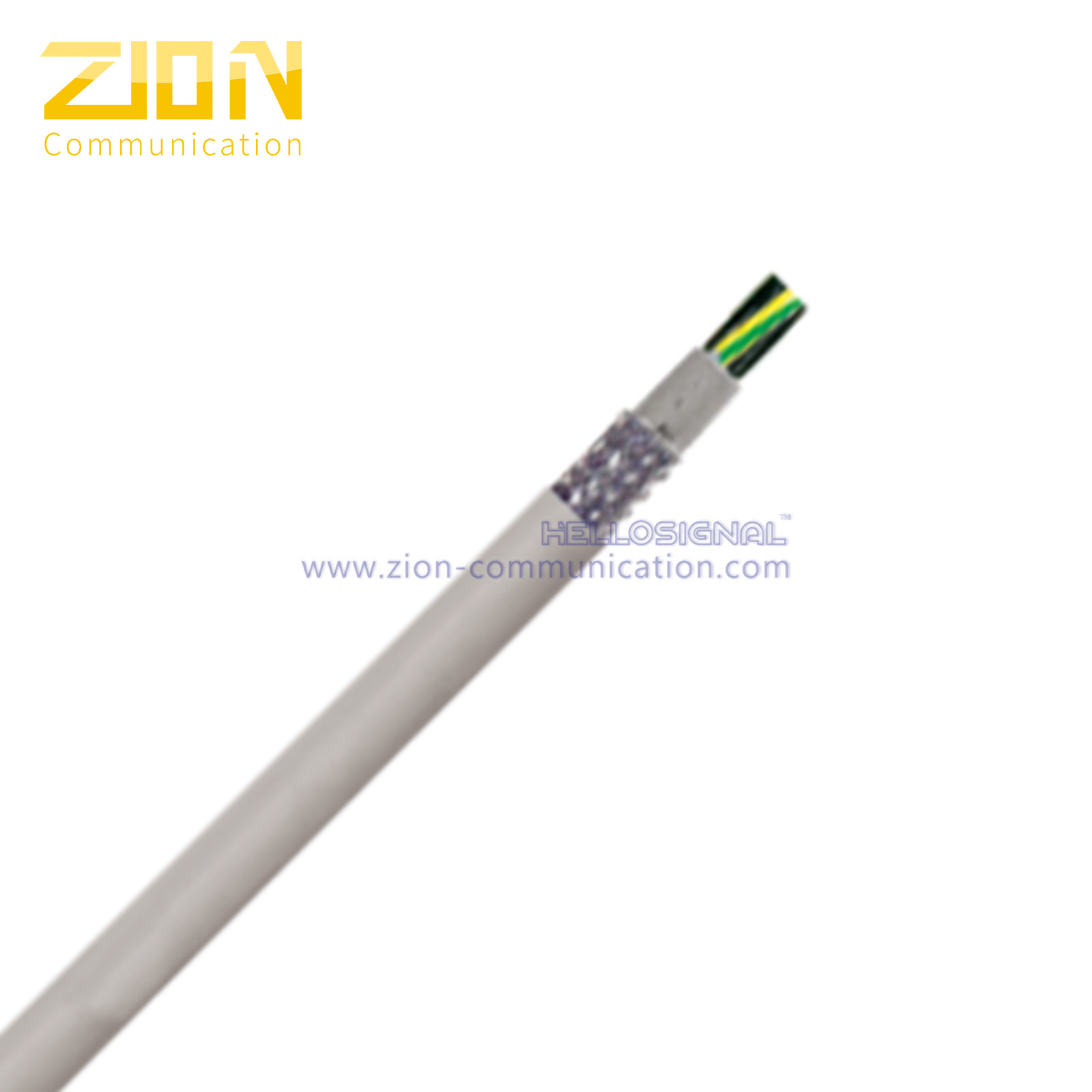

Afgeschermde constructie (150 CY)
- Geleiders: Fijndradig blank koper
- Isolatie: PVC
- Afscherming: PVC binnenmantel; vertind kopervlechtwerk (85% dekking)
- Jas: speciaal geformuleerd PVC; grijs
Toepassingsvoordelen
- PVC-mantel van industriële kwaliteit (Oil Res I & II)
- Internationale goedkeuringen: UL, CSA
- Zeer flexibele, onder druk geëxtrudeerde mantel voor eenvoudige installatie
- Nummergecodeerde geleiders voor eenvoudige identificatie en bedrading
Technische specificaties
Buigradius
Installatie: 4 x kabeldiameter
Afgeschermd: 6 x kabeldiameter
Temperatuurbereik
Stationair gebruik: UL/CSA: -40°C tot +90°C | -40°C tot +70°C
Flexibel gebruik: UL/CSA: -5°C tot +90°C | -5°C tot +70°C
Elektrische specificaties
Nominale spanning: UL/CSA: 600V | 300/500 V
Testspanning: 3000V
Geleiderbekabeling: Klasse 5 fijne draad
Kleurcode: Zwart met witte cijfers, plus groen/gele ondergrond
Goedkeuringen en certificeringen
UL: AWM 2587 & 21098 (olie)
Kenmerken: UL Oil Res I/II, NFPA 79
Canada: CSA AWM I/II A/B FT1
Aanvullend: HAR H05VVC4V5-K (afgeschermd), CE & RoHS
150 Productspecificaties
20 AWG (0,50 mm²)
| Artikelnr. | Geleiders | Nominaal buiten (in) | Kopergewicht (lbs/mft) | Ongeveer. Gewicht (lbs/mft) |
|---|
| 7141200 | 3 | 0,244 | 10 | 42 |
| 7141201 | 4 | 0,268 | 13 | 46 |
| 7141202 | 5 | 0,291 | 17 | 59 |
| 7141203 | 7 | 0,354 | 23 | 80 |
| 7141204 | 12 | 0,437 | 39 | 133 |
| 7141205 | 18 | 0,559 | 58 | 220 |
| 7141206 | 25 | 0,630 | 81 | 256 |
19 AWG (0,75 mm²)
| Artikelnr. | Geleiders | Nominaal buiten (in) | Kopergewicht (lbs/mft) | Ongeveer. Gewicht (lbs/mft) |
|---|
| 7141210 | 3 | 0,264 | 15 | 51 |
| 7141211 | 4 | 0,283 | 20 | 56 |
| 7141212 | 5 | 0,319 | 25 | 76 |
| 7141213 | 7 | 0,390 | 34 | 97 |
| 7141214 | 12 | 0,472 | 58 | 165 |
| 7141215 | 18 | 0,567 | 87 | |
| 7141216 | 25 | 0,673 | 121 | 313 |
18 AWG (1,00 mm²)
| Artikelnr. | Geleiders | Nominaal buiten (in) | Kopergewicht (lbs/mft) | Ongeveer. Gewicht (lbs/mft) |
|---|
| 7141220 | 3 | 0,276 | 20 | 53 |
| 7141221 | 4 | 0,307 | 26 | 67 |
| 7141222 | 5 | 0,339 | 33 | 89 |
| 7141223 | 7 | 0,409 | 46 | 114 |
| 7141224 | 12 | 0,504 | 78 | 192 |
| 7141225 | 18 | 0,594 | 117 | 272 |
| 7141226 | 25 | 0,709 | 162 | 383 |
16 AWG (1,50 mm²)
| Artikelnr. | Geleiders | Nominaal buiten (in) | Kopergewicht (lbs/mft) | Ongeveer. Gewicht (lbs/mft) |
|---|
| 7141230 | 3 | 0,319 | 29 | 74 |
| 7141231 | 4 | 0,350 | 39 | 97 |
| 7141232 | 5 | 0,394 | 49 | 113 |
| 7141233 | 7 | 0,484 | 68 | 151 |
| 7141234 | 12 | 0,594 | 117 | 243 |
| 7141235 | 18 | 0,701 | 175 | 348 |
| 7141236 | 25 | 0,846 | 242 | 491 |
14 AWG (2,50 mm²)
| Artikelnr. | Geleiders | Nominaal buiten (in) | Kopergewicht (lbs/mft) | Ongeveer. Gewicht (lbs/mft) |
|---|
| 7141240 | 3 | 0,390 | 49 | 114 |
| 7141241 | 4 | 0,421 | 65 | 141 |
| 7141242 | 5 | 0,476 | 81 | 173 |
| 7141243 | 7 | 0,571 | 113 | 229 |
| 7141244 | 12 | 0,697 | 194 | 390 |
| 7141245 | 18 | 0,843 | 291 | 571 |
| 7141246 | 25 | 1.016 | 404 | 784 |
150 CY afgeschermde productspecificaties
18 AWG (1,00 mm²)
| Artikelnr. | Geleiders | Nominaal buiten (in) | Kopergewicht (lbs/mft) | Ongeveer. Gewicht (lbs/mft) |
|---|
| 7141250 | 3 | 0,374 | 52 | 97 |
| 7141251 | 4 | 0,398 | 54 | 121 |
| 7141252 | 5 | 0,437 | 64 | 136 |
| 7141253 | 7 | 0,516 | 80 | 183 |
16 AWG (1,50 mm²)
| Artikelnr. | Geleiders | Nominaal buiten (in) | Kopergewicht (lbs/mft) | Ongeveer. Gewicht (lbs/mft) |
|---|
| 7141255 | 3 | 0,413 | 57 | 107 |
| 7141256 | 4 | 0,445 | 64 | 142 |
| 7141257 | 5 | 0,496 | 82 | 162 |
| 7141258 | 7 | 0,587 | 97 | 205 |
14 AWG (2,50 mm²)
| Artikelnr. | Geleiders | Nominaal buiten (in) | Kopergewicht (lbs/mft) | Ongeveer. Gewicht (lbs/mft) |
|---|
| 7141260 | 3 | 0,465 | 81 | 164 |
| 7141261 | 4 | 0,516 | 115 | 198 |
| 7141262 | 5 | 0,575 | 138 | 245 |
| 7141263 | 7 | 0,681 | 162 | 322 |
Bestelinformatie
Markering: HELLOSIGNAL 150/150 CY XXXFT/M
Pakket: 100M/Reel, 300M/Houten Spoel
Levertijd: Normaal gesproken 25 dagen na ontvangst van de aanbetaling
Merk: HELLOSIGNAL® OF OEM
