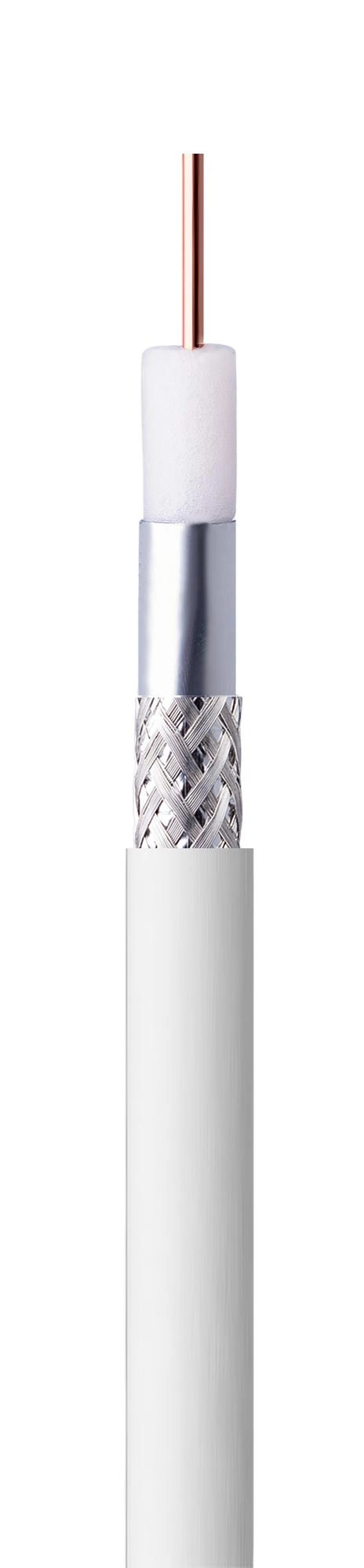

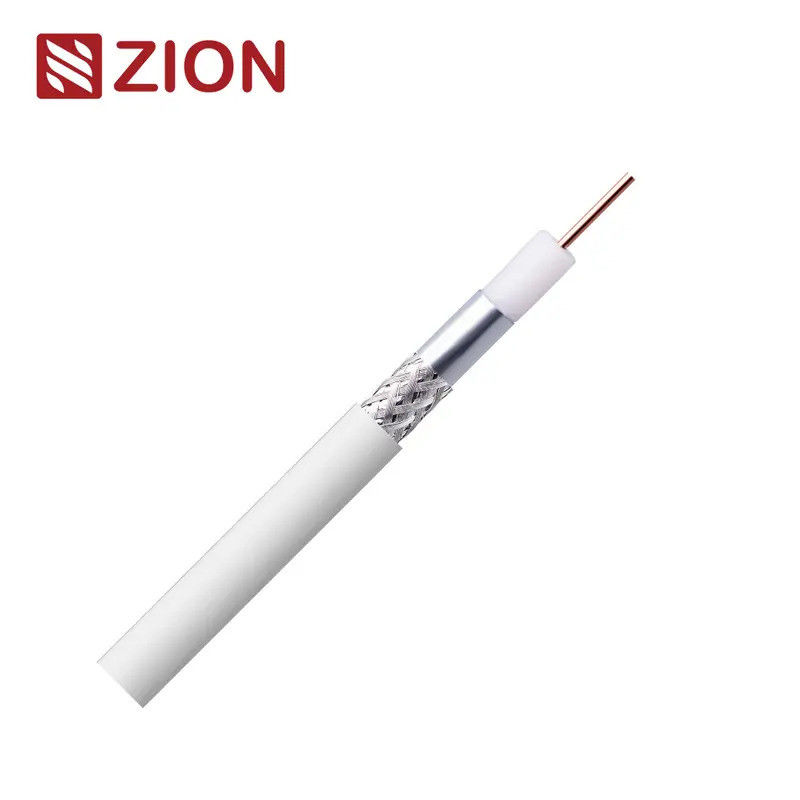

RG6+-kabel met BRD703 SA klasse A++ Eca - Signaltransmissieoplossing van hoge kwaliteit

Belangrijkste informatie en constructieparameters:

SKU's:

7170001

Klasse CPR

Eca

Normen:

Voor de toepassing van deze richtlijn geldt dat:
CEI-UNEL 36762
Vervaardiging

Inwendige geleidermateriaal

Plain koper (Cu)

Grootte van de interne geleider

1.13 ± 0,02 mm

Isolatie materiaal

Polyethyleenfoam ((PEG))

Isolatiegrootte

40,75 ± 0,10 mm

Schild 1

Aluminium/polyband (AL/PET)

waterwerende afdichting (diëlektrisch)

Jelly1

Schild 2

met een breedte van niet meer dan 50 mm

72% dekking

Jacket

Materiaal: LSZH

OD: 6,60 ± 0,10 mm

Kleur: Wit/Zwart of op aanvraag

Toepassing

DOCSlS 3.1 (Data over Coax System)
CATV-apparatuur
4K-UHD
Installatie binnen + buiten

Elektrische kenmerken en fysische eigenschappen:

Kenmerkende impedantie

200 MHz 75 ± 3 Ohm

Capaciteit (@1kHz)

52 ± 2 pF/m Nom

Velociteitsverhouding

85% Nom.

Inwendige geleiderweerstand

18 Ω/km

Buitenste geleiderweerstand

10.7 Ω/km

Loopweerstand

28.7 Ω/km

Plaat Isolatie spanning

3 kV

Maximale stroom (Ieff)

8 A

Structurele rendementverliezen (SRL)

5 - 470 MHz

> 30 dB

470 - 1000 MHz

> 28 dB

1000 - 2000 MHz

> 26 dB

2000 - 3000 MHz

> 22 dB

Screening Attenuatie ((SA))
SA-klasse A++

30 - 1000 MHz

> 110 dB

1000 - 2000 MHz

> 105 dB

2000 - 3000 MHz

> 90 dB

Overdrachtsimpedantie

5-30 MHz

<2.5 mOhm/m

Min.Buigingsradius

35/70 mm

Max. Kabeltreksterkte

150 N

Werktemperatuur

-20 / +80 °C

Verzwakking (bij 20°C)

Frequentie (MHZ)

Maximale verzwakking (dB/100 m)

5

1.40

10

1.90

30

3.00

50

4.00

200

8.10

300

9.90

470

12.60

*De bovenstaande gegevens zijn uitsluitend ter referentie, het eigenlijke testrapport van de bestelling heeft de voorrang.

Bestelgegevens:

Markering

HANGZHOU ZION 7170002 75 OHM RG6+ BRD703 SA Klasse A++ Eca EN50117-9-2 DDMMYY 001M-100M

Pakket

100M/rol, 300M/WS (of op verzoek van de klant)

Leveringstermijn

Normaal gesproken 25 dagen na ontvangst van de aanbetaling.

Brandnaam

HELLOSIGNAL® OF OEM
