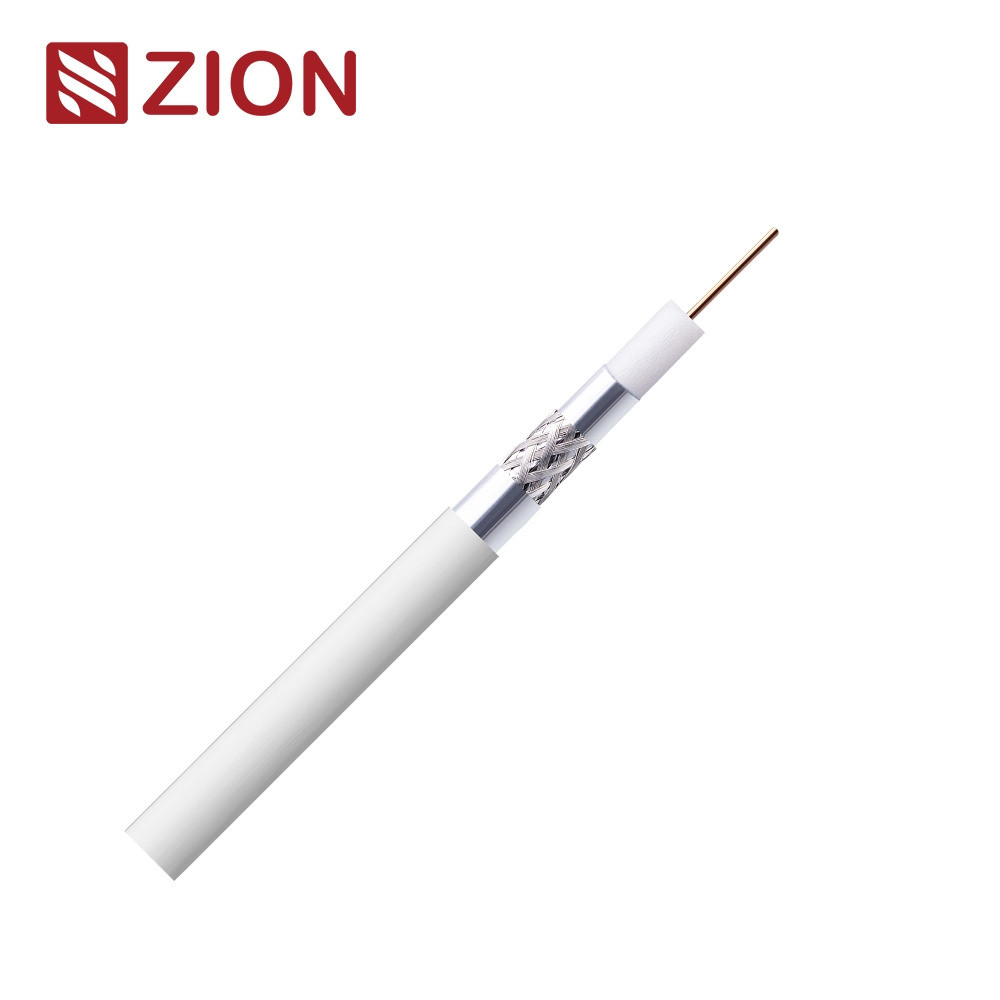

RG59T-kabel met SA-klasse A++ Eca - superieure signaaltransmissieoptie

Belangrijkste informatie en constructieparameters:

SKU's:

7170101

Klasse CPR

Eca

Normen:

Voor de toepassing van de voorschriften van EN 50117-10-2
CEI-UNEL 36762
Vervaardiging

Inwendige geleidermateriaal

Plain koper (Cu)

Grootte van de interne geleider

00,80 ± 0,02 mm

Isolatie materiaal

Polyethyleenfoam ((PEG))

Isolatiegrootte

30,50 ± 0,10 mm

Schild 1

Al/Pet/Al

Schild 2

met een breedte van niet meer dan 50 mm

65% dekking

Schild 3

Al/Pet

Jacket

Materiaal: PVC

OD: 5,20 ± 0,10 mm

Kleur: Wit/Zwart of op aanvraag

Toepassing

DOCSIS 3.1 (gegevens over coax-systeem)
CATV-apparatuur
4K-UHD
Installatie binnen

Elektrische kenmerken en fysische eigenschappen:

Kenmerkende impedantie

200 MHz 75 ± 3 Ohm

Capaciteit (@1kHz)

52 ± 2 pF/m Nom

Velociteitsverhouding

85% Nom.

Inwendige geleiderweerstand

35 Ω/km

Buitenste geleiderweerstand

13.50 Ω/km

Loopweerstand

48.50 Ω/km

Plaat Isolatie spanning

2.5 kV

Maximale stroom (Ieff)

4 A

Structurele rendementverliezen (SRL)

5 - 470 MHz

> 33 dB

470 - 1000 MHz

> 27 dB

1000 - 2000 MHz

> 25 dB

2000 - 3000 MHz

> 23 dB

Screening Attenuatie ((SA))
SA-klasse A++

30 - 1000 MHz

> 110 dB

1000 - 2000 MHz

> 95 dB

2000 - 3000 MHz

> 90 dB

Overdrachtsimpedantie

5-30 MHz

<2.5 mOhm/m

Min.Buigingsradius

26/52 mm

Max. Kabeltreksterkte

90 N

Werktemperatuur

-20 / +80 °C

Verzwakking (bij 20°C)

Frequentie (MHZ)

Maximale verzwakking (dB/100 m)

5

2.10

10

2.90

30

4.50

50

5.70

200

11.10

300

13.70

470

17.40

*De bovenstaande gegevens zijn uitsluitend ter referentie, het eigenlijke testrapport van de bestelling heeft de voorrang.

Bestelgegevens:

Markering

HANGZHOU ZION 7170101 75 OHM RG59T SA Klasse A++ Eca
EN50117-9-2 DDMMYY 001M-100M

Pakket

100M/rol, 300M/WS (of op verzoek van de klant)

Leveringstermijn

Normaal gesproken 25 dagen na ontvangst van de aanbetaling.
