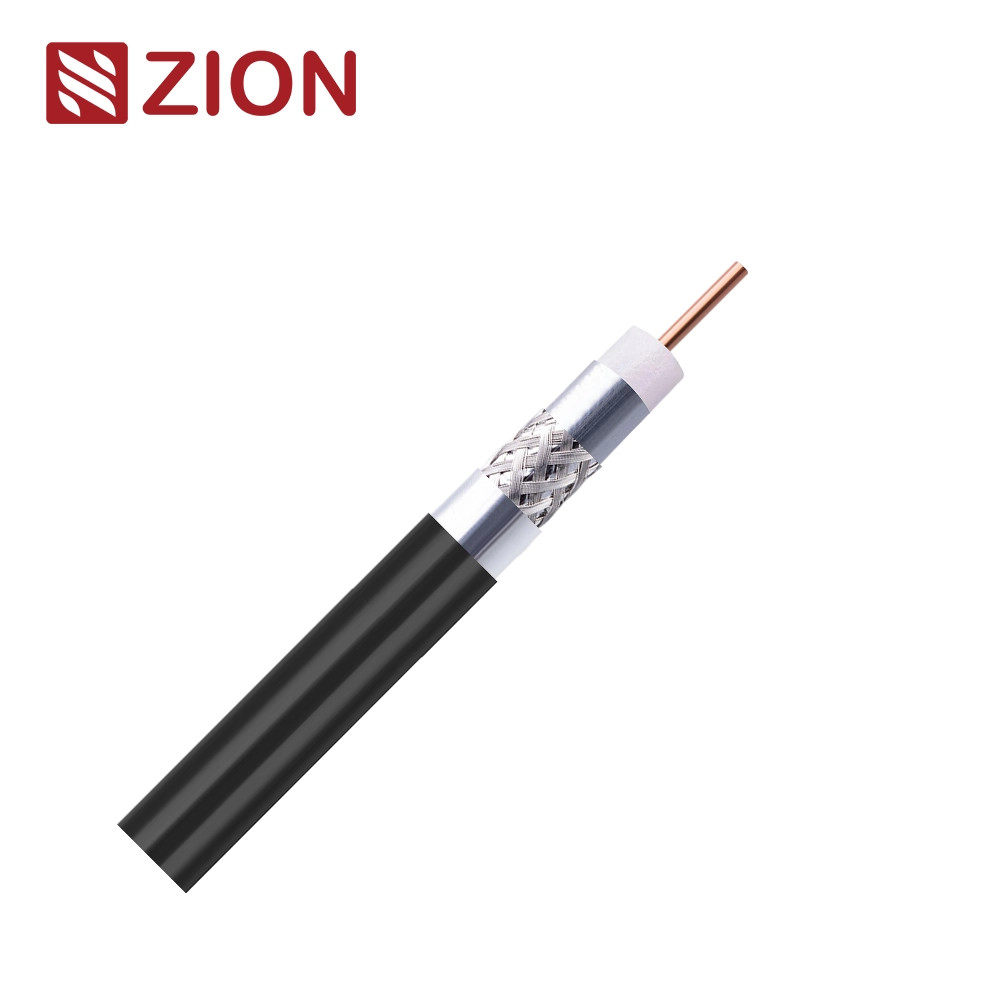

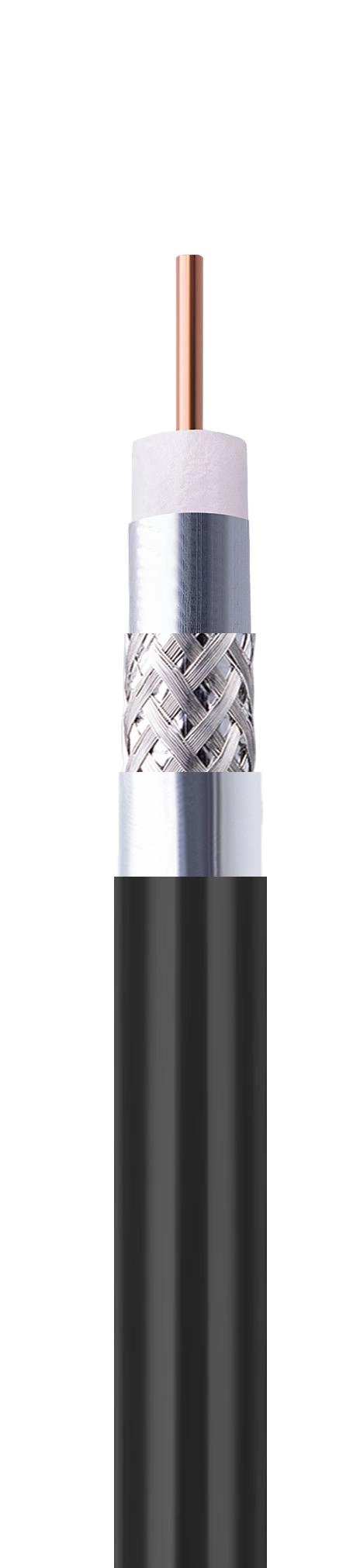

RG11T-kabel - SA klasse A++ Fca voor superieure signaaloverdracht

Belangrijkste informatie en constructieparameters:

SKU's:

7170105

Klasse CPR

FCA

Normen:

EN50117-11-2
CEI-UNEL 36762
Vervaardiging

Inwendige geleidermateriaal

Plain koper (Cu)

Grootte van de interne geleider

10,63 ± 0,03 mm

Isolatie materiaal

Polyethyleenfoam ((PEG))

Isolatiegrootte

7.20 ± 0,10 mm

Schild 1

Al/Pet/Al+Sur

Schild 2

met een breedte van niet meer dan 50 mm

63% dekking

Schild 3

Al/Pet J-folie

Jacket

Materiaal: PE

OD: 10,30 ± 0,20 mm

Kleur: Wit/Zwart of op aanvraag

Toepassing

DOCSIS 3.1 (gegevens over coax-systeem)
CATV-apparatuur
4K-UHD
Buiten- en ondergrondse installaties

Elektrische kenmerken en fysische eigenschappen:

Kenmerkende impedantie

200 MHz 75 ± 3 Ohm

Capaciteit (@1kHz)

52 ± 2 pF/m Nom

Velociteitsverhouding

85% Nom.

Inwendige geleiderweerstand

8.50 Ω/km

Buitenste geleiderweerstand

7.50 Ω/km

Loopweerstand

16 Ω/km

Plaat Isolatie spanning

8 kV

Maximale stroom (Ieff)

16 A

Structurele rendementverliezen (SRL)

5 - 470 MHz

> 30 dB

470 - 1000 MHz

> 28 dB

1000 - 2000 MHz

> 23 dB

2000 - 3000 MHz

> 20 dB

Screening Attenuatie ((SA))
SA-klasse A++

30 - 1000 MHz

> 110 dB

1000 - 2000 MHz

> 105 dB

2000 - 3000 MHz

> 85 dB

Overdrachtsimpedantie

5-30 MHz

<2.5 mOhm/m

Min.Buigingsradius

100 mm

Max. Kabeltreksterkte

300 N

Werktemperatuur

-40 / +80 °C

Verzwakking (bij 20°C)

Frequentie (MHZ)

Maximale verzwakking (dB/100 m)

5

1.10

10

1.50

30

2.20

50

2.80

200

5.20

300

6.40

470

8.10

*De bovenstaande gegevens zijn uitsluitend ter referentie, het eigenlijke testrapport van de bestelling heeft de voorrang.

Bestelgegevens:

Markering

HANGZHOU ZION 7170105 75 OHM RG11T SA Klasse A++ Fca EN50117-9-2 DDMMY 001M-100M

Pakket

100M/rol, 300M/WS (of op verzoek van de klant)

Leveringstermijn

Normaal gesproken 25 dagen na ontvangst van de aanbetaling.

Brandnaam

HELLOSIGNAL® OF OEM
