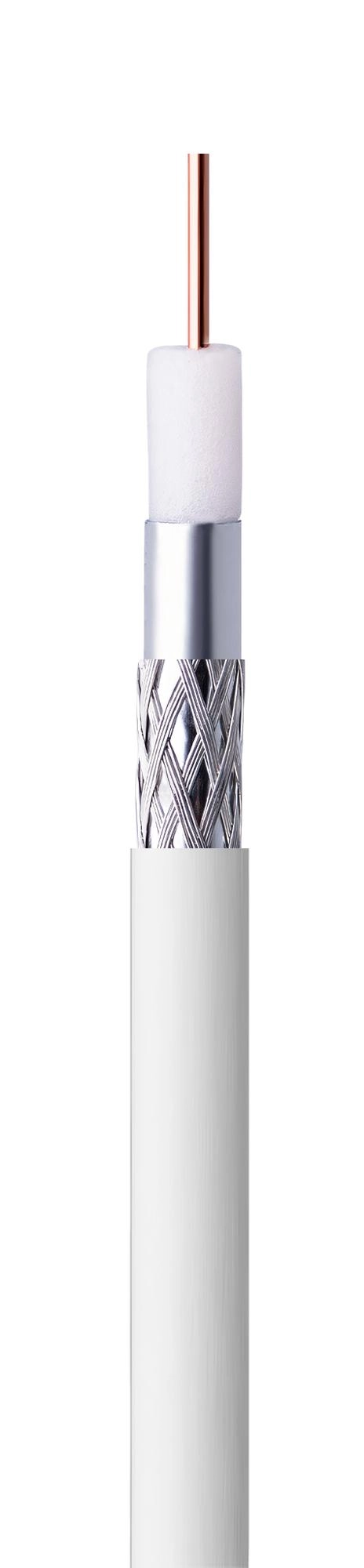

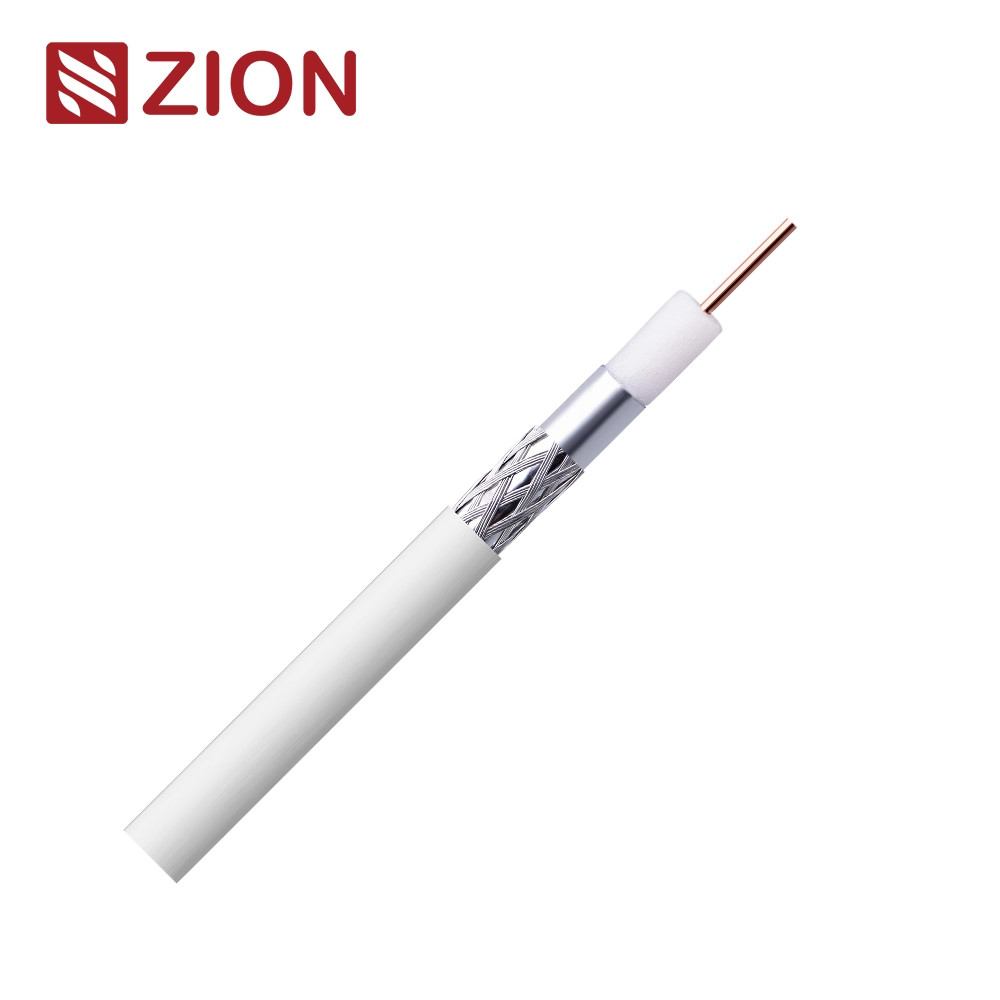

RG6-kabel met SA-klasse A+ Eca - Optie voor signaaloverdracht van hoge kwaliteit

Belangrijkste informatie en constructieparameters:

SKU's:

7170201

Klasse CPR

Eca

Normen:

Voor de toepassing van deze richtlijn geldt dat:
CEI-UNEL 36762
Vervaardiging

Inwendige geleidermateriaal

Plain koper (Cu)

Grootte van de interne geleider

10,00 ± 0,02 mm

Isolatie materiaal

Polyethyleenfoam ((PEG))

Isolatiegrootte

40,75 ± 0,10 mm

Schild 1

Al/Pet/Al+Sur

Schild 2

met een breedte van niet meer dan 50 mm

52% dekking

Jacket

Materiaal: PVC

OD: 6,60 ± 0,10 mm

Kleur: Wit/Zwart of op aanvraag

Toepassing

DOCSIS 3.1 (gegevens over coax-systeem)
4K-UHD
Installatie binnen

Elektrische kenmerken en fysische eigenschappen:

Kenmerkende impedantie

200 MHz 75 ± 3 Ohm

Capaciteit (@1kHz)

54 ± 2 pF/m Nom

Velociteitsverhouding

82% Nom.

Inwendige geleiderweerstand

22.50 Ω/km

Buitenste geleiderweerstand

13.20 Ω/km

Loopweerstand

350,70 Ω/km

Plaat Isolatie spanning

3 kV

Maximale stroom (Ieff)

6 A

Structurele rendementverliezen (SRL)

5 - 470 MHz

> 30 dB

470 - 1000 MHz

> 28 dB

1000 - 2000 MHz

> 26 dB

2000 - 3000 MHz

> 22 dB

Screening Attenuatie ((SA))
SA-klasse A++

30 - 1000 MHz

> 95 dB

1000 - 2000 MHz

> 85 dB

2000 - 3000 MHz

> 80 dB

Overdrachtsimpedantie

5-30 MHz

<50,0 mOhm/m

Min.Buigingsradius

35/70 mm

Max. Kabeltreksterkte

150 N

Werktemperatuur

-20 / +70 °C

Verzwakking (bij 20°C)

Frequentie (MHZ)

Maximale verzwakking (dB/100 m)

5

1.70

10

2.30

30

3.50

50

4.50

200

8.70

300

10.70

470

13.60

*De bovenstaande gegevens zijn uitsluitend ter referentie, het eigenlijke testrapport van de bestelling heeft de voorrang.

Bestelgegevens:

Markering

HANGZHOU ZION 7170201 75 OHM RG6 SA Klasse A+ Eca
EN50117-9-2 DDMMYY 001M-100M

Pakket

100M/rol, 300M/WS (of op verzoek van de klant)

Leveringstermijn

Normaal gesproken 25 dagen na ontvangst van de aanbetaling.
