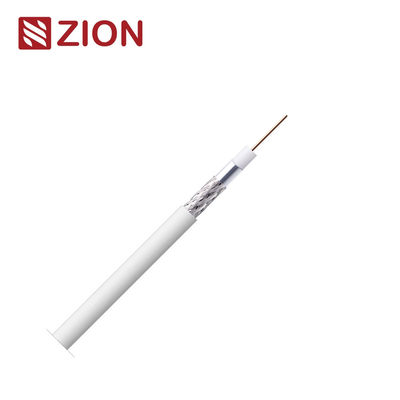

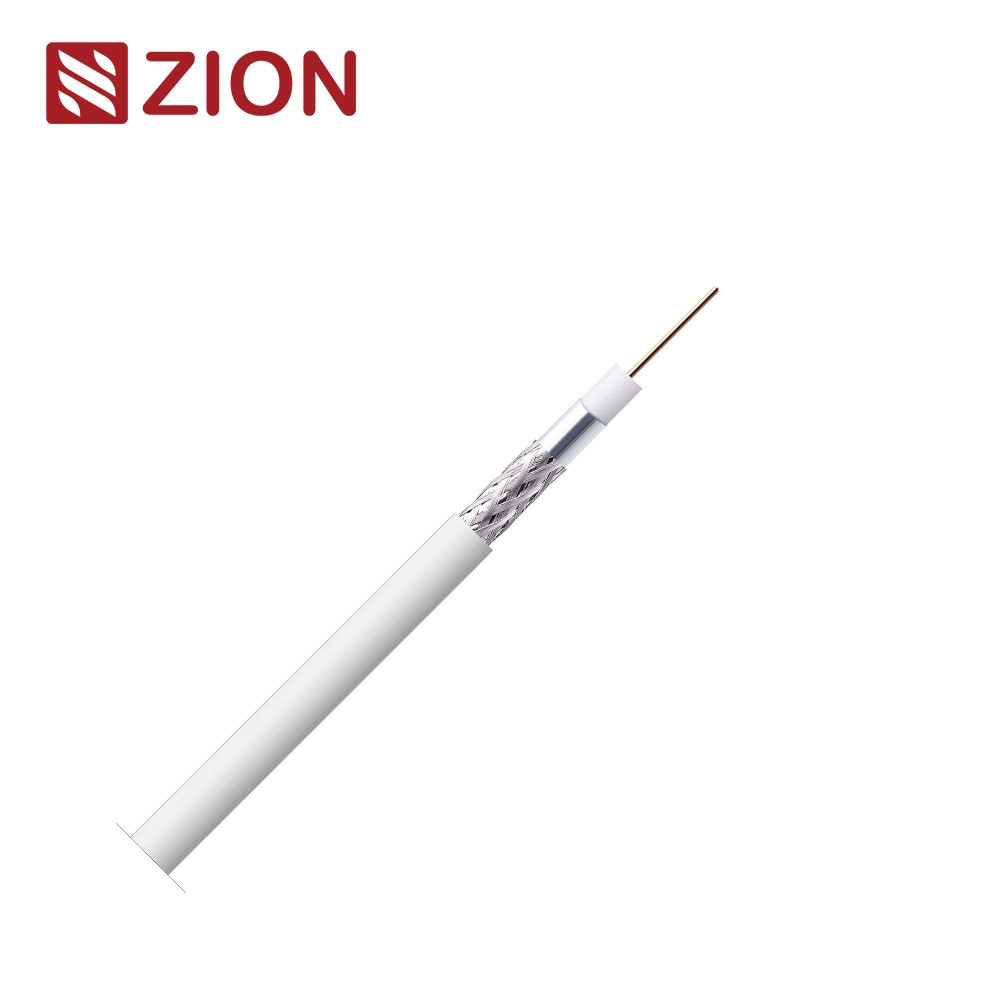

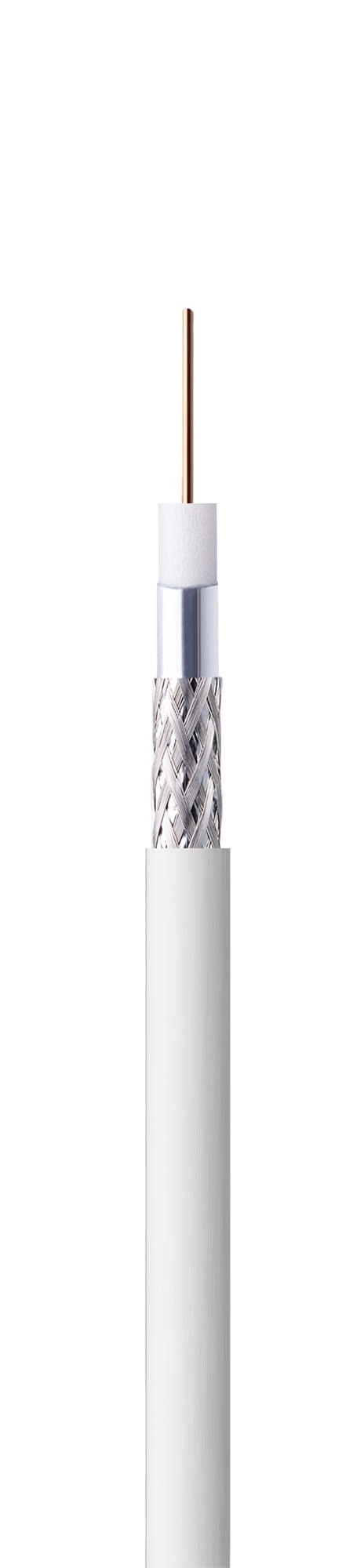

Mini RG59 kabel - SA klasse A Eca voor betrouwbare signaaloverdracht

Belangrijkste informatie en constructieparameters:

SKU's:

7170301

Klasse CPR

Eca

Normen:

Voor de toepassing van deze richtlijn geldt dat:
CEI-UNEL 36762
Vervaardiging

Inwendige geleidermateriaal

Plain koper (Cu)

Grootte van de interne geleider

0.41 ± 0,02 mm

Isolatie materiaal

Polyethyleenfoam ((PEG))

Isolatiegrootte

10,90 ± 0,10 mm

Schild 1

Al/Pet/Al+Sur

Schild 2

met een breedte van niet meer dan 50 mm

70% dekking

Jacket

Materiaal: PVC

OD: 3,60 ± 0,10 mm

Kleur: Wit/Zwart of op aanvraag

Toepassing

Installatie binnen

Elektrische kenmerken en fysische eigenschappen:

Kenmerkende impedantie

200 MHz 75 ± 3 Ohm

Capaciteit (@1kHz)

55±3 pF/m

Velociteitsverhouding

82% Nom.

Inwendige geleiderweerstand

310 Ω/km

Buitenste geleiderweerstand

30 Ω/km

Loopweerstand

340 Ω/km

Plaat Isolatie spanning

2.5 kV

Maximale stroom (Ieff)

Structurele rendementverliezen (SRL)

5 - 470 MHz

> 25 dB

470 - 1000 MHz

> 21 dB

1000 - 2000 MHz

> 20 dB

2000 - 3000 MHz

> 18 dB

Screening Attenuatie ((SA))
SA-klasse A++

30 - 1000 MHz

> 85 dB

1000 - 2000 MHz

> 85 dB

2000 - 3000 MHz

> 75 dB

Overdrachtsimpedantie

5-30 MHz

<10 mOhm/m

Min.Buigingsradius

26/52 mm

Max. Kabeltreksterkte

90 N

Werktemperatuur

-20 / +80 °C

Verzwakking (bij 20°C)

Frequentie (MHZ)

Maximale verzwakking (dB/100 m)

5

3.80

10

5.40

30

8.60

50

11.00

200

21.20

300

26.20

470

33.00

*De bovenstaande gegevens zijn uitsluitend ter referentie, het eigenlijke testrapport van de bestelling heeft de voorrang.

Bestelgegevens:

Markering

HANGZHOU ZION 7170301 75 OHM Mini RG59 SA Klasse A Eca
EN50117-9-2 DDMMYY 001M-100M

Pakket

100M/rol, 300M/WS (of op verzoek van de klant)

Leveringstermijn

Normaal gesproken 25 dagen na ontvangst van de aanbetaling.

Brandnaam

HELLOSIGNAL® OF OEM
