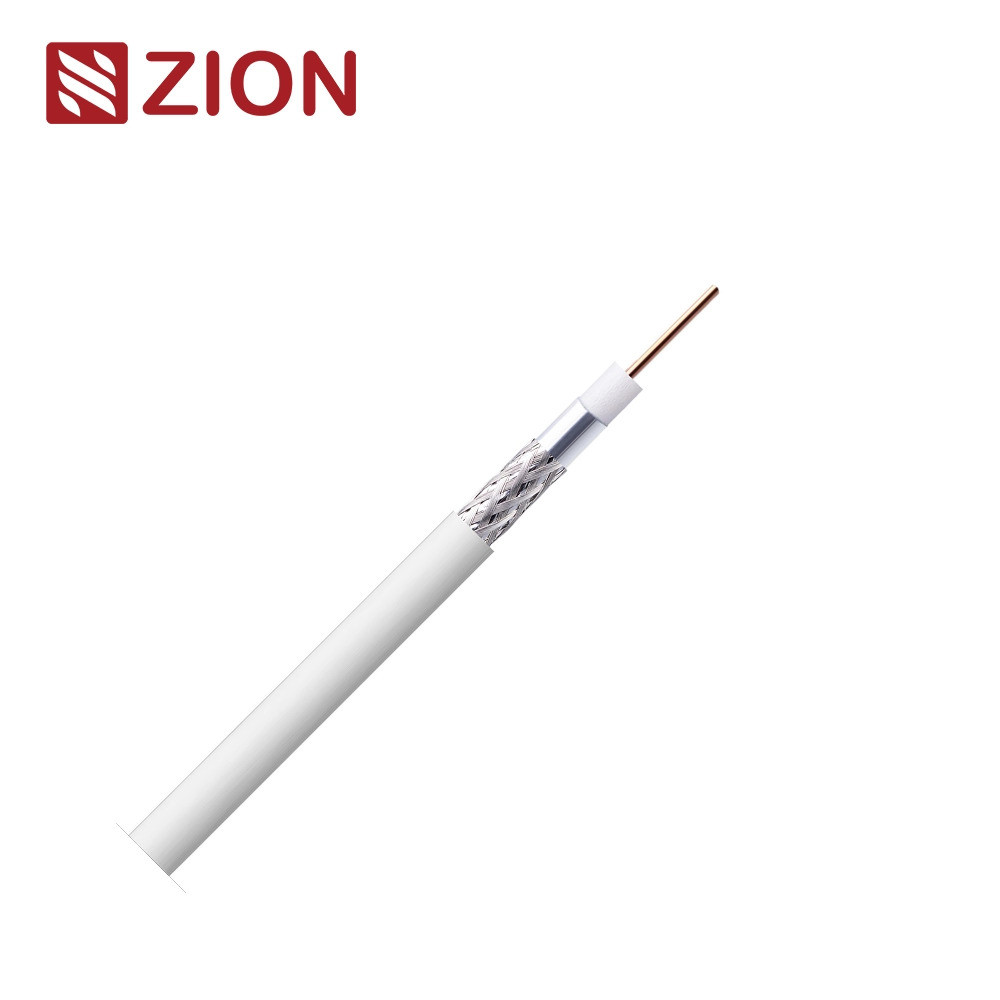

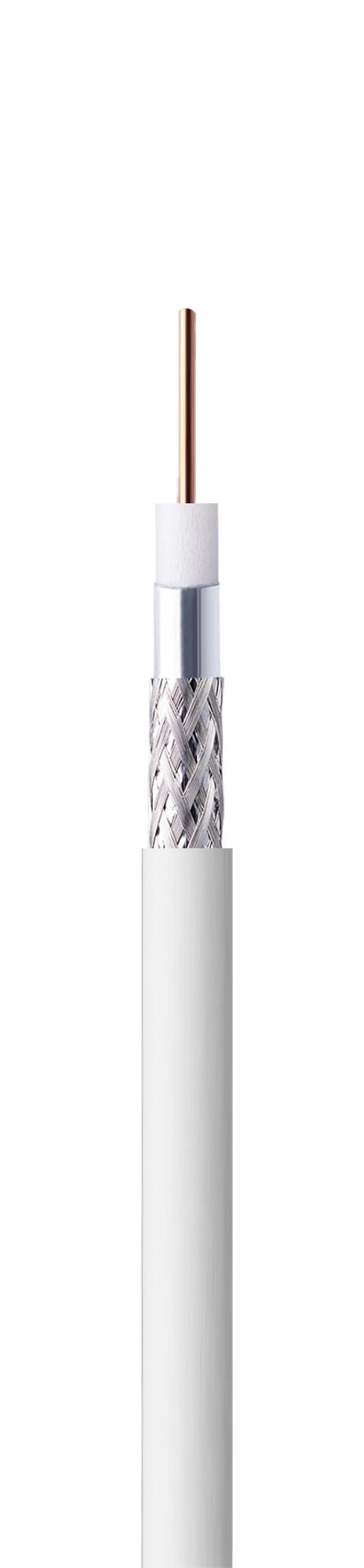

RG59-kabel met SA-klasse A Eca - kwaliteitssignaaltransmissieoplossing

Belangrijkste informatie en constructieparameters:

SKU's:

7170302

Klasse CPR

Eca

Normen:

Voor de toepassing van deze richtlijn geldt dat:
CEI-UNEL 36762
Vervaardiging

Inwendige geleidermateriaal

Plain koper (Cu)

Grootte van de interne geleider

00,80 ± 0,02 mm

Isolatie materiaal

Polyethyleenfoam ((PEG))

Isolatiegrootte

30,50 ± 0,10 mm

Schild 1

Al/Pet/Al

Schild 2

met een breedte van niet meer dan 50 mm

65% dekking

Jacket

Materiaal: PVC

OD: 5,00 ± 0,10 mm

Kleur: Wit/Zwart of op aanvraag

Toepassing

DOCSIS 3.1 (gegevens over coax-systeem)
CATV-apparatuur
4K-UHD
Installatie binnen

Elektrische kenmerken en fysische eigenschappen:

Kenmerkende impedantie

200 MHz 75 ± 3 Ohm

Capaciteit (@1kHz)

52 ± 2 pF/m Nom

Velociteitsverhouding

85% Nom.

Inwendige geleiderweerstand

35 Ω/km

Buitenste geleiderweerstand

180,60 Ω/km

Loopweerstand

530,60 Ω/km

Plaat Isolatie spanning

2.5 kV

Maximale stroom (Ieff)

4 A

Structurele rendementverliezen (SRL)

5 - 470 MHz

> 30 dB

470 - 1000 MHz

> 28 dB

1000 - 2000 MHz

> 26 dB

2000 - 3000 MHz

> 22 dB

Screening Attenuatie ((SA))
SA-klasse A++

30 - 1000 MHz

> 90 dB

1000 - 2000 MHz

> 75 dB

2000 - 3000 MHz

> 65 dB

Overdrachtsimpedantie

5-30 MHz

< 9mOhm/m

Min.Buigingsradius

25/50 mm

Max. Kabeltreksterkte

90 N

Werktemperatuur

-20 / +70 °C

Verzwakking (bij 20°C)

Frequentie (MHZ)

Maximale verzwakking (dB/100 m)

5

2.10

10

3.00

30

4.40

50

5.70

200

11.00

300

13.50

470

16.80

*De bovenstaande gegevens zijn uitsluitend ter referentie, het eigenlijke testrapport van de bestelling heeft de voorrang.

Bestelgegevens:

Markering

HANGZHOU ZION 7170302 75 OHM RG59 SA Klasse A Eca
EN50117-9-2 DDMMYY 001M-100M

Pakket

100M/rol, 300M/WS (of op verzoek van de klant)

Leveringstermijn

Normaal gesproken 25 dagen na ontvangst van de aanbetaling.

Brandnaam

HELLOSIGNAL® OF OEM

Online dienst:

Wechat

+86 15088607575

Whatsapp.

+86 15088607575

E-mail

info@zion-communication.com

OEM-aanpassingsservice:

Kleur

We kunnen kleuren op maat maken op basis van RAL Classic.

Drukwerk

We kunnen op maat woorden op jassen drukken.

Verpakking en etikettering

We kunnen het ontwerp van spoel, karton en etiket op maat maken.
