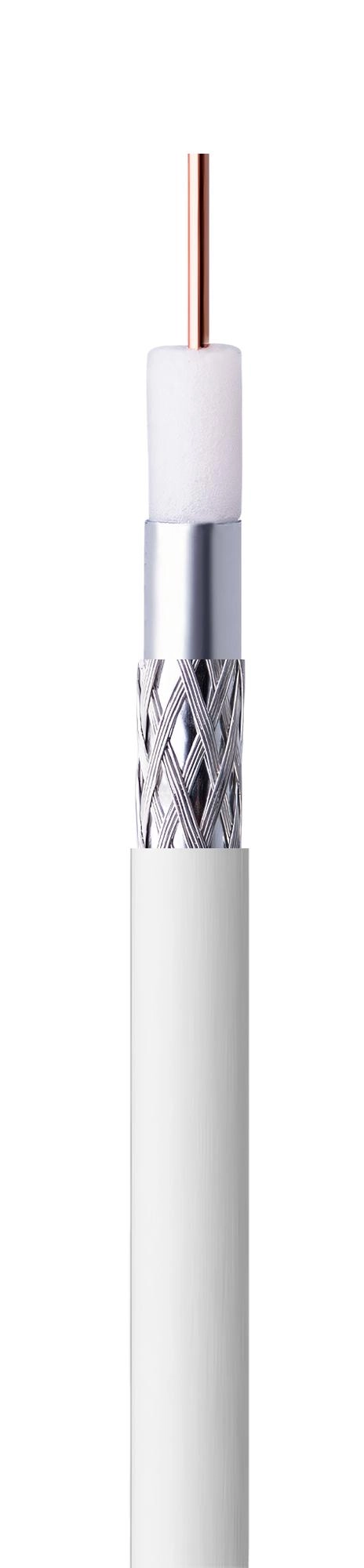

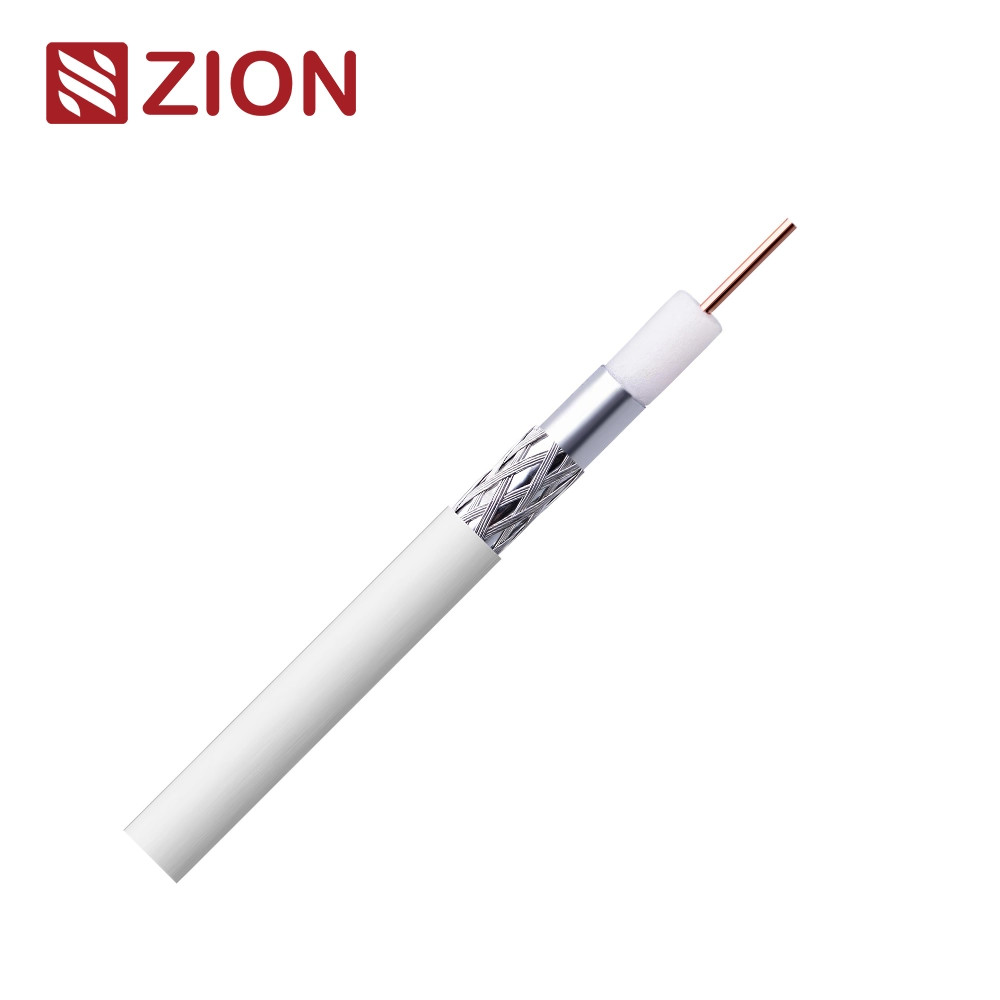

RG6+17V kabel - SA klasse A Eca voor uitstekende signaaloverdracht

Belangrijkste informatie en constructieparameters:

SKU's:

7170303

Klasse CPR

Eca

Normen:

Voor de toepassing van deze richtlijn geldt dat:
CEI-UNEL 36762
Vervaardiging

Inwendige geleidermateriaal

Plain koper (Cu)

Grootte van de interne geleider

1.13 ± 0,02 mm

Isolatie materiaal

Polyethyleenfoam ((PEG))

Isolatiegrootte

40,80 ± 0,10 mm

Schild 1

Al/Pet/Al

Schild 2

met een breedte van niet meer dan 50 mm

45% dekking

Jacket

Materiaal: PVC

OD: 6,70 ± 0,10 mm

Kleur: Wit/Zwart of op aanvraag

Toepassing

Installatie binnen

Elektrische kenmerken en fysische eigenschappen:

Kenmerkende impedantie

200 MHz 75 ± 3 Ohm

Capaciteit (@1kHz)

54 ± 2 pF/m Nom

Velociteitsverhouding

85% Nom.

Inwendige geleiderweerstand

18 Ω/km

Buitenste geleiderweerstand

22 Ω/km

Loopweerstand

40 Ω/km

Plaat Isolatie spanning

3 kV

Maximale stroom (Ieff)

8 A

Structurele rendementverliezen (SRL)

5 - 470 MHz

> 30 dB

470 - 1000 MHz

> 28 dB

1000 - 2000 MHz

> 26 dB

2000 - 3000 MHz

> 22 dB

Screening Attenuatie ((SA))
SA-klasse A++

30 - 1000 MHz

> 85 dB

1000 - 2000 MHz

> 80 dB

2000 - 3000 MHz

> 70 dB

Overdrachtsimpedantie

5-30 MHz

<27 mOhm/m

Min.Buigingsradius

35/70 mm

Max. Kabeltreksterkte

150 N

Werktemperatuur

-20 / +70 °C

Verzwakking (bij 20°C)

Frequentie (MHZ)

Maximale verzwakking (dB/100 m)

5

1.60

10

2.10

30

3.20

50

4.10

200

8.00

300

9.80

470

12.40

*De bovenstaande gegevens zijn uitsluitend ter referentie, het eigenlijke testrapport van de bestelling heeft de voorrang.

Bestelgegevens:

Markering

HANGZHOU ZION 7170303 75 OHM RG6+17V SA Klasse A Eca
EN50117-9-2 DDMMYY 001M-100M

Pakket

100M/rol, 300M/WS (of op verzoek van de klant)

Leveringstermijn

Normaal gesproken 25 dagen na ontvangst van de aanbetaling.

Brandnaam

HELLOSIGNAL® OF OEM

Online dienst:

Wechat

+86 15088607575

Whatsapp.

+86 15088607575

E-mail

info@zion-communication.com

OEM-aanpassingsservice:

Kleur

We kunnen kleuren op maat maken op basis van RAL Classic.

Drukwerk

We kunnen op maat woorden op jassen drukken.

Verpakking en etikettering

We kunnen het ontwerp van spoel, karton en etiket op maat maken.
