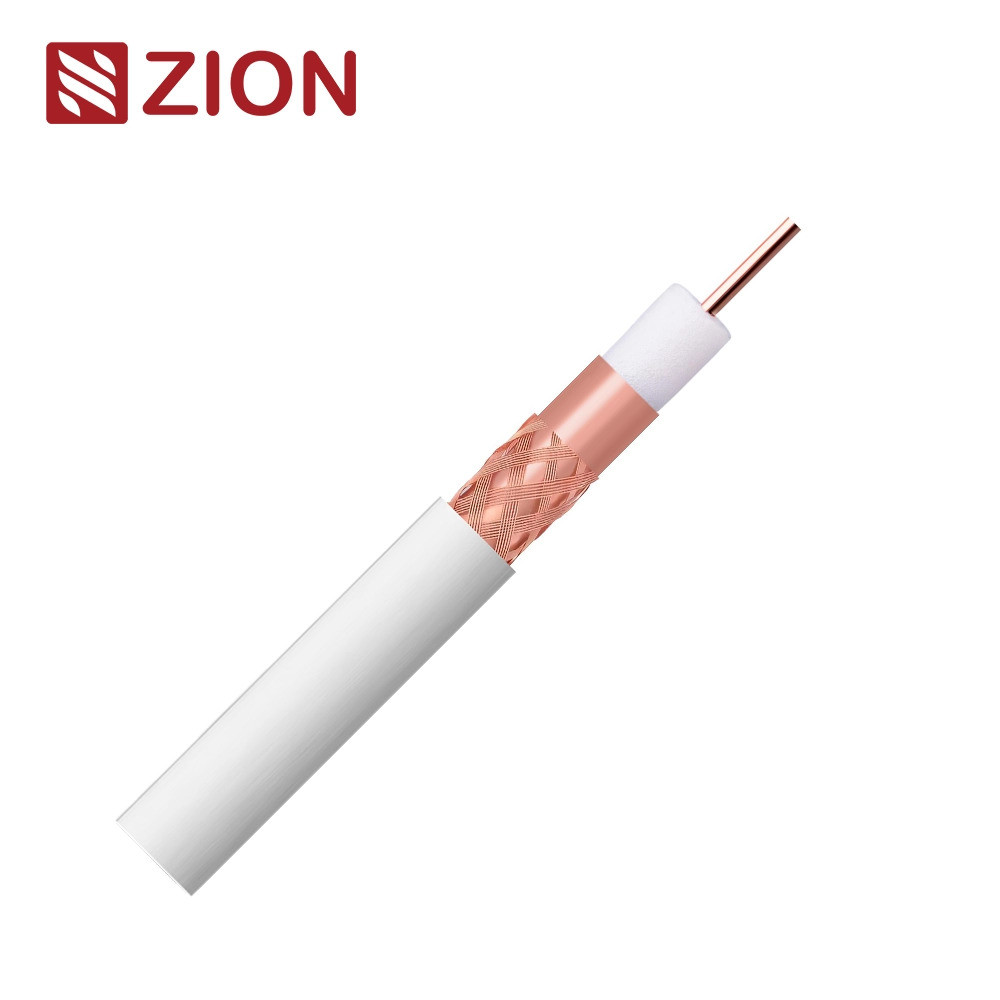

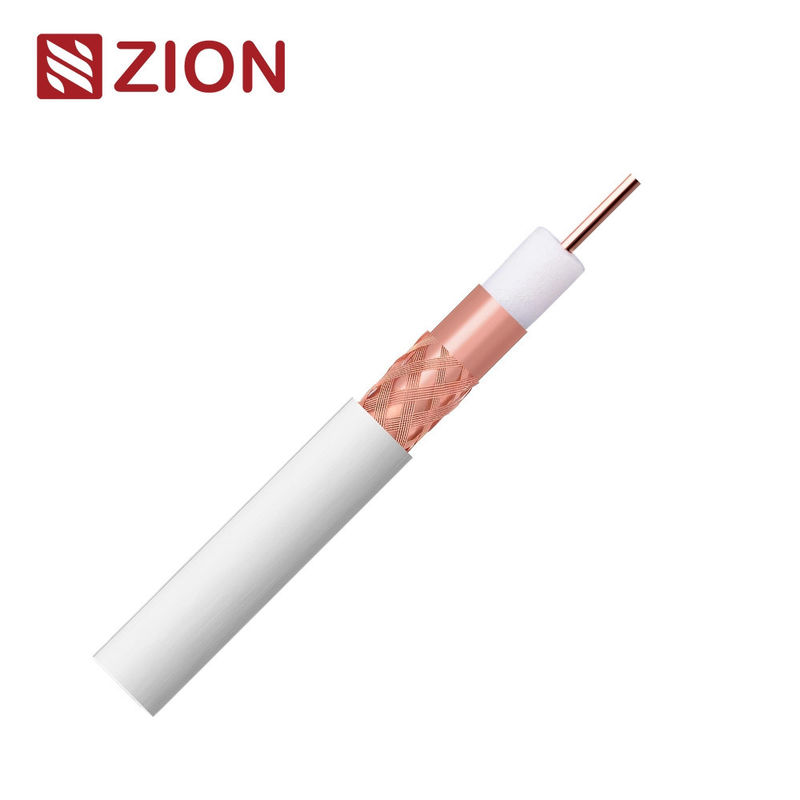

RG11-kabel - SA klasse A Eca voor superieure signaaltransmissie kwaliteit

Belangrijkste informatie en constructieparameters:

SKU's:

7170304

Klasse CPR

Eca

Normen:

Voor de toepassing van deze richtlijn geldt dat:
CEI-UNEL 36762

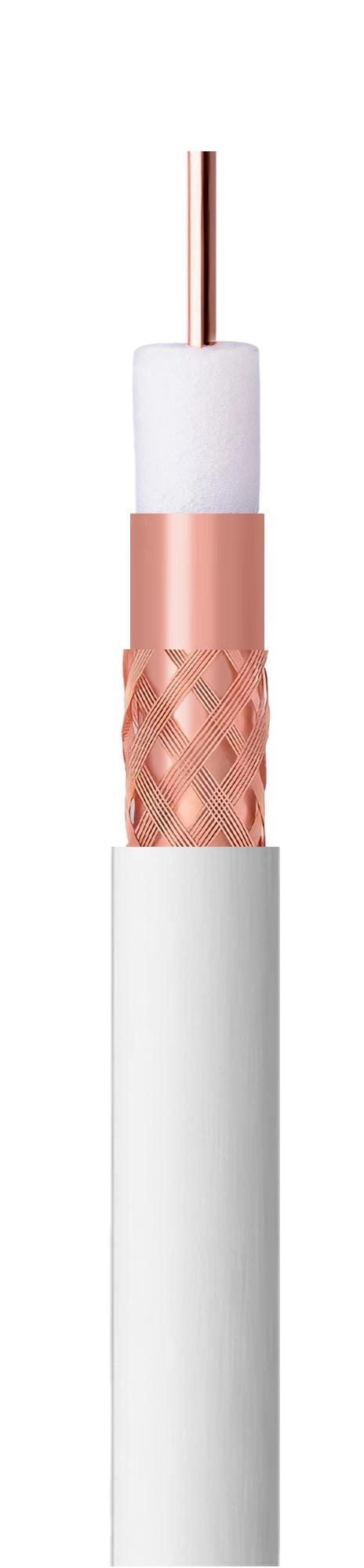

Vervaardiging

Inwendige geleidermateriaal

Plain koper (Cu)

Grootte van de interne geleider

10,63 ± 0,03 mm

Isolatie materiaal

Polyethyleenfoam ((PEG))

Isolatiegrootte

7.20 ± 0,10 mm

Schild 1

Cu/Pet

Schild 2

C.

46% dekking

Waterwerende afdichting (slijm)

Jelly2

Jacket

Materiaal: PVC

OD: 10,10 ± 0,15 mm

Kleur: Wit/Zwart of op aanvraag

Toepassing

Installatie binnen

Elektrische kenmerken en fysische eigenschappen:

Kenmerkende impedantie

200 MHz 75 ± 3 Ohm

Capaciteit (@1kHz)

52 ± 2 pF/m Nom

Velociteitsverhouding

85% Nom.

Inwendige geleiderweerstand

8.50 Ω/km

Buitenste geleiderweerstand

110,60 Ω/km

Loopweerstand

20.10 Ω/km

Plaat Isolatie spanning

5 kV

Maximale stroom (Ieff)

16 A

Structurele rendementverliezen (SRL)

5 - 470 MHz

> 30 dB

470 - 1000 MHz

> 28 dB

1000 - 2000 MHz

> 23 dB

2000 - 3000 MHz

> 20 dB

Screening Attenuatie ((SA))
SA-klasse A++

30 - 1000 MHz

> 85 dB

1000 - 2000 MHz

> 75 dB

2000 - 3000 MHz

> 65 dB

Overdrachtsimpedantie

Min.Buigingsradius

100 mm

Max. Kabeltreksterkte

300 N

Werktemperatuur

-40 / +80 °C

Verzwakking (bij 20°C)

Frequentie (MHZ)

Maximale verzwakking (dB/100 m)

5

1.10

10

1.50

30

2.20

50

2.80

200

5.60

300

6.90

470

8.80

*De bovenstaande gegevens zijn uitsluitend ter referentie, het testrapport van de eigenlijke bestelling heeft de voorrang.

Bestelgegevens:

Markering

HANGZHOU ZION 7170304 75 OHM RG11 SA Klasse A Eca
EN50117-9-2 DDMMYY 001M-100M

Pakket

100M/rol, 300M/WS (of op verzoek van de klant)

Leveringstermijn

Normaal gesproken 25 dagen na ontvangst van de aanbetaling.

Brandnaam

HELLOSIGNAL® OF OEM
